کابل برق برای مسافت طولانی

انتخاب کابل برق برای مسافت طولانی فقط به این بستگی ندارد که کابل چند آمپر جریان را تحمل می‌کند. هرچه فاصله بین منبع برق و مصرف‌کننده بیشتر شود، مقاومت مسیر و افت ولتاژ نیز اهمیت بیشتری پیدا می‌کند. به همین دلیل ممکن است کابلی که برای یک مصرف‌کننده در فاصله 20 متری مناسب است، برای همان مصرف‌کننده در فاصله 100 یا 200 متری سطح مقطع کافی نداشته باشد.


اگر بخواهیم پاسخ کوتاهی بدهیم، برای انتخاب کابل در مسیر طولانی باید حداقل متراژ مسیر، میزان جریان یا توان مصرفی، تک فاز یا سه فاز بودن برق، جنس هادی و شرایط نصب مشخص باشد. سپس کابل باید هم از نظر ظرفیت عبور جریان و هم از نظر افت ولتاژ بررسی شود.

در ادامه علاوه بر توضیح این عوامل، چند مثال و جدول تقریبی نیز ارائه می‌کنیم تا انتخاب سایز کابل برای مسافت‌های 50، 100، 200 و 500 متر قابل فهم‌تر شود.

برای مسافت طولانی چه کابل برقی مناسب است؟

نمی‌توان یک سایز کابل برق ثابت را به‌عنوان بهترین کابل برای مسافت طولانی معرفی کرد. مثلاً نمی‌توان گفت برای تمام مسیرهای 100 متری کابل 10 یا 16 مناسب است؛ زیرا میزان مصرف در هر پروژه متفاوت است.

فرض کنید دو ساختمان هر دو در فاصله 100 متری از تابلو برق قرار دارند. ساختمان اول تنها چند چراغ و وسیله کم‌ مصرف دارد، اما ساختمان دوم دارای پمپ آب، کولر و تجهیزات پرمصرف است. طبیعی است که کابل مورد نیاز این دو ساختمان یکسان نخواهد بود. مهم‌ترین عواملی که باید هنگام انتخاب کابل بررسی شوند عبارت‌اند از:

• طول مسیر کابل‌کشی
• جریان یا توان مصرف‌کننده
• ولتاژ شبکه
• تک فاز یا سه فاز بودن برق
• مسی یا آلومینیومی بودن هادی
• سطح مقطع کابل
• نحوه نصب کابل
• دمای محیط
• نوع مصرف‌کننده
• ضریب توان تجهیزات
• افت ولتاژ قابل قبول
• احتمال افزایش مصرف در آینده

به‌طور کلی هرچه طول مسیر و مقدار جریان بیشتر شود، معمولاً به سطح مقطع بالاتری نیاز داریم.

چرا در مسافت طولانی باید سایز کابل را افزایش داد؟

هر هادی الکتریکی مقداری مقاومت دارد. زمانی که جریان از کابل عبور می‌کند، بخشی از ولتاژ در طول مسیر کاهش پیدا می‌کند. به این کاهش، افت ولتاژ کابل گفته می‌شود.

برای مثال ممکن است ولتاژ ابتدای مسیر 230 ولت باشد اما در انتهای یک کابل طولانی، ولتاژ کمتری به دستگاه برسد. اگر این کاهش بیش از حد باشد، عملکرد بعضی تجهیزات دچار مشکل می‌شود. افت ولتاژ زیاد می‌ تواند باعث مشکلاتی مانند:کاهش عملکرد تجهیزات، کاهش توان بعضی دستگاه‌ها، اختلال در روشن شدن موتور، افزایش تلفات انرژی، کاهش راندمان سیستم، افزایش هزینه بهره‌برداری شود.

در راهنماهای طراحی تأسیسات الکتریکی، مقدار مجاز افت ولتاژ بسته به نوع مدار و استاندارد مورد استفاده متفاوت است؛ برای نمونه در برخی راهنماهای مبتنی بر IEC، برای تأسیسات فشار ضعیف متصل به شبکه عمومی حدود 3 درصد برای روشنایی و 5 درصد برای سایر مصارف ذکر شده است. بنابراین عدد دقیق باید با استاندارد و شرایط پروژه تطبیق داده شود.

جدول تقریبی سایز کابل برای مسافت طولانی

جدول زیر فقط برای اینکه تأثیر متراژ و جریان بر سایز کابل ملموس‌تر شود ارائه شده است.

فرض جدول: برق تک فاز حدود 230 ولت، کابل مسی، بار نسبتاً ساده، حداکثر افت ولتاژ حدود 3 درصد و محاسبه تقریبی فقط از نظر افت ولتاژ.

نکته بسیار مهم: این جدول نسخه نهایی انتخاب کابل نیست. دمای محیط، نوع عایق، روش نصب، دفن در خاک یا لوله، تعداد کابل‌های کنار هم، نوع بار، جریان راه‌اندازی موتور و مقررات پروژه می‌توانند سایز نهایی را تغییر دهند. کابل انتخاب‌شده باید از نظر جریان مجاز، افت ولتاژ، شرایط حرارتی و حفاظت الکتریکی نیز بررسی شود.

همین جدول نشان می‌دهد چرا پاسخ‌هایی مانند «برای 100 متر کابل 6 میلی متر مربع بگیر» بدون دانستن میزان مصرف قابل اعتماد نیستند.

کابل برق برای مسافت 100 متر

برای انتخاب کابل برق برای 100 متر اولین اطلاعاتی که باید بدانید مقدار جریان مصرف است. مثلاً در همان شرایط فرضی جدول بالا، اگر مصرف حدود 10 آمپر باشد، ممکن است سطح مقطع حدود 6 میلی‌متر مربع از نظر افت ولتاژ مطرح شود؛ اما اگر جریان به 20 آمپر برسد، سطح مقطع مورد نیاز می‌تواند به حدود 16 میلی‌متر مربع افزایش پیدا کند.

 بنابراین فقط دو برابر شدن جریان می‌تواند انتخاب کابل را به شکل قابل توجهی تغییر دهد.

یک مثال ساده

فرض کنیم:

برق تک فاز 230 ولت است.
فاصله مصرف‌کننده تا تابلو 100 متر است.
جریان مصرف حدود 20 آمپر است.
هادی کابل مسی است.
افت ولتاژ هدف را حدود 3 درصد در نظر گرفته‌ایم.

در یک محاسبه ساده افت ولتاژ، سطح مقطع مورد نیاز کمی بیشتر از 10 میلی‌متر مربع به دست می‌ آید؛ بنابراین در میان سایزهای استاندارد ممکن است 16 میلی‌متر مربع برای بررسی اولیه انتخاب شود.

اما این پایان محاسبه نیست. باید ظرفیت جریان کابل با توجه به نوع نصب و شرایط محیط نیز کنترل شود.این مثال نشان می‌دهد چرا انتخاب کابل فقط بر اساس جدول آمپراژ کافی نیست.


کابل برق برای مسافت 200 متر

در فاصله 200 متری مسئله افت ولتاژ بسیار جدی‌تر می‌ شود. کابلی که از نظر تحمل جریان کاملاً مناسب به نظر می‌رسد، ممکن است به دلیل طول مسیر افت ولتاژ زیادی ایجاد کند.

این موضوع در کابل‌کشی برای باغ و ویلا، چاه آب، پمپ آب، کارگاه، سوله، تجهیزات کشاورزی، الکتروموتور، ساختمان‌های دور از شبکه اصلی اهمیت زیادی دارد.

برای نمونه، در شرایط فرضی جدول، انتقال جریان حدود 20 آمپر در فاصله 200 متر ممکن است از نظر افت ولتاژ به کابلی در محدوده 25 میلی‌متر مربع مسی نیاز داشته باشد؛ در حالی که در فاصله 50 متر برای همین جریان سطح مقطع بسیار کمتری مطرح می‌شود.پس جمله «این کابل 20 آمپر را تحمل می‌کند» برای یک مسیر 200 متری به تنهایی کافی نیست.

کابل برق برای مسافت 500 متر

برای مسیر 500 متر و بیشتر بهتر است انتخاب کابل صرفاً بر اساس جداول عمومی انجام نشود.

در چنین فاصله‌ای حتی جریان‌های نسبتاً پایین نیز می‌توانند باعث نیاز به سطح مقطع قابل توجهی شوند. برای نمونه، اگر همان فرض ساده برق 230 ولت، کابل مسی، جریان 10 آمپر و افت ولتاژ حدود 3 درصد را در نظر بگیریم، محاسبه ساده افت ولتاژ می‌تواند سطح مقطعی در محدوده 35 میلی‌متر مربع را مطرح کند. این مثال نشان می‌دهد که افزایش متراژ تا چه اندازه می‌تواند هزینه کابل را بالا ببرد.

در پروژه‌های 500 متری یا بیشتر گاهی لازم است به جای افزایش مداوم سطح مقطع، طراحی کل سیستم انتقال برق بررسی شود. در پروژه‌های خاص ممکن است انتقال توان در ولتاژ بالاتر و کاهش جریان اقتصادی‌تر و فنی‌تر باشد؛ اما چنین تصمیمی باید توسط متخصص برق و با در نظر گرفتن تجهیزات حفاظتی و ترانسفورماتورها انجام شود.

نحوه محاسبه سایز کابل برای مسافت طولانی

برای انتخاب اصولی کابل معمولاً پنج مرحله اصلی وجود دارد:

مرحله اول: مشخص کردن توان مصرفی

ابتدا مشخص کنید چه وسایلی قرار است به کابل متصل شوند و حداکثر مصرف هم‌زمان آن‌ها چقدر است. مثلاً برای یک باغ ممکن است مصرف‌کننده‌ها شامل پمپ، روشنایی، یخچال، کولر یا تجهیزات دیگر باشند.

مرحله دوم: محاسبه جریان

در برق تک فاز، برای یک بار ساده می‌توان به شکل تقریبی از رابطه زیر استفاده کرد:

I = P / V

که در آن:

I جریان بر حسب آمپر
P توان بر حسب وات
V ولتاژ بر حسب ولت

است.

برای موتور و تجهیزات دارای ضریب توان یا راندمان، محاسبه دقیق‌تر است و باید این عوامل نیز وارد محاسبات شوند.

مرحله سوم: انتخاب اولیه کابل از نظر تحمل جریان

پس از مشخص شدن جریان، باید کابلی انتخاب شود که در شرایط نصب واقعی بتواند این جریان را بدون افزایش دمای غیرمجاز عبور دهد. ظرفیت جریان یک کابل ثابت نیست و به عواملی مانند نوع عایق، دمای محیط، داخل لوله بودن، دفن در خاک و مجاورت با کابل‌های دیگر بستگی دارد.

مرحله چهارم: بررسی افت ولتاژ

پس از انتخاب اولیه سطح مقطع باید بررسی شود که آیا در طول واقعی مسیر، ولتاژ کافی به مصرف‌کننده می‌رسد یا خیر؟ اگر افت ولتاژ زیاد باشد، معمولاً باید سطح مقطع افزایش پیدا کند.

مرحله پنجم: کنترل شرایط نهایی

در مرحله آخر مواردی مانند: حفاظت اتصال کوتاه، فیوز یا کلید حفاظتی، نوع کابل، تعداد رشته، شرایط محیط و احتمال توسعه مصرف در آینده بررسی می‌شوند.

طبق راهنماهای طراحی کابل، انتخاب سطح مقطع تنها براساس جریان کافی نیست و افت ولتاژ نیز باید کنترل شود.


کابل مسی یا آلومینیومی برای مسافت طولانی؟

یکی از سؤالات رایج این است که کابل مسی بهتر است یا آلومینیومی؟ هر دو می‌توانند برای مسافت‌های طولانی استفاده شوند، به شرط اینکه طراحی صحیح انجام شود.

کابل مسی

مس رسانایی الکتریکی بالاتری دارد و معمولاً برای انتقال یک جریان مشخص به سطح مقطع کمتری نسبت به آلومینیوم نیاز دارد. از مزایای کابل مسی می‌توان به موارد زیر اشاره کرد:

• رسانایی مناسب
• سطح مقطع کمتر در بسیاری از کاربردها
• مناسب بودن برای فضاهای محدود
• شرایط اتصال مناسب در بسیاری از تجهیزات

مهم‌ترین نقطه ضعف آن هزینه بالاتر است؛ مخصوصاً زمانی که طول کابل زیاد باشد.


کابل آلومینیومی

کابل آلومینیومی به دلیل وزن و قیمت کمتر در بعضی مسیرهای طولانی گزینه اقتصادی‌تری است اما نباید یک کابل آلومینیومی را با همان سطح مقطع به جای کابل مسی قرار داد. مقاومت الکتریکی، سطح مقطع مورد نیاز، نوع سرکابل و نحوه اتصال باید متناسب با هادی آلومینیومی انتخاب شوند.

بنابراین اگر مسیر بسیار طولانی است و هزینه کابل اهمیت زیادی دارد، مقایسه اقتصادی کابل مسی و آلومینیومی بر اساس سطح مقطع واقعی مورد نیاز منطقی‌تر از مقایسه قیمت هر متر کابل است.

کابل تک فاز برای مسافت طولانی

در شبکه تک فاز، جریان در مسیر فاز و نول رفت و برگشت دارد؛ بنابراین طول مدار در محاسبه افت ولتاژ اهمیت زیادی پیدا می‌کند. برای انتخاب کابل تک فاز باید حداقل این اطلاعات مشخص باشد:

• طول مسیر
• توان یا جریان مصرف
• ولتاژ
• نوع مصرف‌کننده
• جنس کابل
• شرایط نصب

برای مثال کابل مورد نیاز یک پمپ تک فاز 2 کیلوواتی در فاصله 150 متر با کابل یک ساختمان دارای مصرف 8 کیلووات در همان فاصله یکسان نیست.

کابل سه فاز برای مسافت طولانی

در تجهیزات صنعتی، چاه‌ها، پمپ‌های بزرگ، کارگاه‌ها و موتورهای پرقدرت معمولاً برق سه فاز کاربرد بیشتری دارد.

برای یک توان مشخص، جریان در سیستم سه فاز معمولاً کمتر از حالت انتقال همان توان با برق تک فاز است. به همین دلیل شبکه سه فاز می‌تواند برای بارهای پرقدرت و مسیرهای طولانی مزیت داشته باشد. برای انتخاب کابل سه فاز باید به: توان دستگاه یا الکتروموتور، جریان نامی، جریان راه‌اندازی، ضریب توان، راندمان، ولتاژ شبکه، طول مسیر، جنس هادی، روش نصب توجه کرد.

در بارهای موتوری نباید فقط جریان کار عادی را در نظر گرفت؛ زیرا افت ولتاژ هنگام استارت موتور نیز می‌تواند در عملکرد آن مؤثر باشد. راهنماهای طراحی نیز تأکید می‌کنند افت ولتاژ در زمان راه‌اندازی موتور می‌تواند بسیار بیشتر از حالت کار عادی باشد.

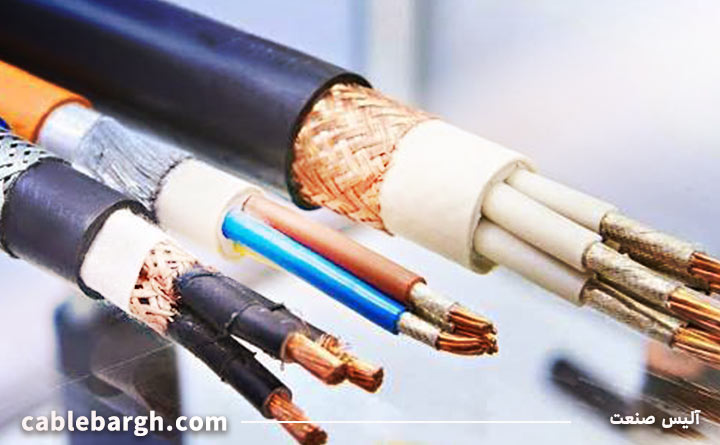

کابل افشان یا مفتولی برای مسافت طولانی؟

افشان یا مفتولی بودن کابل به تنهایی مشخص نمی‌کند که یک کابل برای مسیر طولانی مناسب است یا خیر.

در مسیرهای ثابت معمولاً از کابل‌هایی استفاده می‌شود که برای نصب ثابت طراحی شده‌اند، در حالی که اگر انعطاف‌پذیری و جابه‌جایی کابل اهمیت داشته باشد، هادی‌های انعطاف‌پذیر می‌توانند انتخاب مناسب‌تری باشند.

عامل اصلی در مسافت طولانی همچنان سطح مقطع، جنس هادی، نوع عایق، ولتاژ نامی و شرایط نصب است.

بنابراین انتخاب کابل افشان فقط به این دلیل که مسیر طولانی است، یا انتخاب کابل مفتولی صرفاً به دلیل قیمت کمتر، روش درستی نیست.

آیا کابل ضخیم‌تر همیشه بهتر است؟

افزایش سطح مقطع باعث کاهش مقاومت و افت ولتاژ می‌شود، اما انتخاب کابل بسیار بزرگ‌تر از نیاز نیز منطقی نیست.این کار می‌تواند باعث: افزایش قیمت کابل، افزایش هزینه سرکابل و تجهیزات اتصال، افزایش وزن مسیر، سخت‌تر شدن نصب، نیاز به تجهیزات بزرگ‌تر شود.

هدف طراحی این است که سطح مقطعی انتخاب شود که الزامات جریان، افت ولتاژ، ایمنی و شرایط نصب را تأمین کند، بدون اینکه هزینه غیرضروری به پروژه تحمیل شود.

هنگام خرید کابل برق برای مسافت طولانی چه اطلاعاتی لازم است؟

اگر می‌خواهید از فروشنده یا متخصص برق برای انتخاب کابل پیشنهاد بگیرید، به جای اینکه فقط بگویید «برای 200 متر کابل می‌خواهم»، بهتر است این اطلاعات را آماده کنید:

طول دقیق مسیر: مثلاً 120 یا 200 متر
تک فاز یا سه فاز بودن برق
توان یا آمپر مصرف‌کننده
نوع مصرف: ساختمان، پمپ، موتور، کارگاه و...
مسی یا آلومینیومی بودن کابل
نحوه نصب: داخل لوله، روی سینی، دفن در خاک و...
احتمال افزایش مصرف در آینده

برای مثال به جای گفتن:

«برای باغ 200 متر کابل چی بخرم؟»

بگویید:

«برق تک فاز است، فاصله 200 متر، حداکثر جریان حدود 20 آمپر و کابل قرار است داخل لوله دفن شود.»

در این حالت انتخاب کابل بسیار دقیق‌تر خواهد بود.

جمع‌بندی

بهترین کابل برق برای مسافت طولانی کابلی نیست که صرفاً ضخیم‌تر باشد؛ بلکه کابلی است که متناسب با جریان مصرف، متراژ مسیر، نوع شبکه و شرایط نصب انتخاب شده باشد.

اگر فقط فاصله مسیر را می‌دانید، هنوز اطلاعات کافی برای تعیین سایز کابل ندارید. برای انتخاب مناسب حداقل باید متراژ، آمپر یا توان مصرف، تک فاز یا سه فاز بودن و جنس هادی مشخص باشند.

در مسیرهایی مانند 100 و 200 متر، افت ولتاژ می‌تواند باعث شود سطح مقطع مورد نیاز به شکل قابل توجهی بیشتر از مقداری باشد که فقط بر اساس جریان انتخاب می‌شود. در فاصله‌های 500 متر و بیشتر نیز بهتر است طراحی کل سیستم برق بررسی شود.

جدول‌های تقریبی می‌توانند برای تخمین اولیه مفید باشند، اما انتخاب نهایی کابل باید با بررسی ظرفیت جریان، افت ولتاژ، روش نصب و الزامات ایمنی انجام شود؛ به‌خصوص اگر کابل برای پمپ، الکتروموتور، چاه آب، تجهیزات صنعتی یا مصرف‌های پرقدرت استفاده می‌شود.
