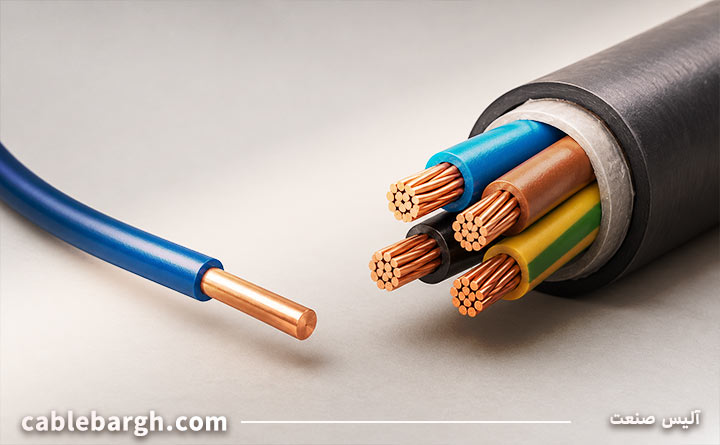

سیم برق معمولاً یک هادی فلزی است که با عایق پوشانده شده اما کابل برق مجموعه‌ای از یک یا چند هادی است که کنار هم قرار گرفته‌اند و ممکن است روکش بیرونی یا لایه‌های محافظ دیگری هم داشته باشد. به زبان ساده، سیم را مثل یک مسیر برای عبور جریان در نظر بگیرید و کابل را مثل مجموعه‌ای که یک یا چند مسیر را کنار هم نگه می‌دارد و بسته به نوعش، از آن‌ها محافظت می‌کند.
البته این تفاوت در همه بازارها و کاربردها دقیقاً با یک تعریف ثابت بیان نمی‌شود و این دو واژه گاهی در گفت‌وگوی روزمره به‌جای هم به کار می‌روند. کابل تک‌رشته هم وجود دارد؛ پس کابل لزوماً چند رشته ندارد. برای خرید، به اسم محصول اکتفا نکنید و مشخصات درج‌شده، نوع عایق، تعداد هادی‌ها و استاندارد آن را بررسی کنید. در تعریف استانداردی نیز کابل می‌تواند از یک یا چند هادی و پوشش‌ها یا مواد حفاظتیِ احتمالی تشکیل شده باشد.
سیم و کابل از چه اجزایی ساخته می‌شوند؟
مهم‌ترین جزء هر دو هادی است. هادی بخش فلزی که جریان را عبور می‌دهد و معمولاً از مس یا آلومینیوم ساخته می‌شود. این دو فلز ویژگی‌ها و الزامات اتصال متفاوتی دارند و نباید بدون توجه به طراحی مدار و نوع اتصال جایگزین هم شوند.
عایق دور هادی قرار میگیرد تا از تماس ناخواسته و اتصال هادی‌ها جلوگیری کند. جنس عایق را با توجه به ولتاژ، دمای کار و محیط نصب انتخاب می‌کنند؛ بنابراین دیدن نام PVC یا XLPE به‌تنهایی برای تشخیص مناسب‌بودن محصول کافی نیست.
کابل ممکن است روکش بیرونی هم داشته باشد تا از مجموعه در برابر رطوبت، سایش یا بعضی آسیب‌ها محافظت کند. در انواع خاص، شیلد برای کاهش تداخل الکترومغناطیسی و زره فلزی برای حفاظت مکانیکی به کار می‌رود. این لایه‌ها در همه کابل‌ها وجود ندارند.

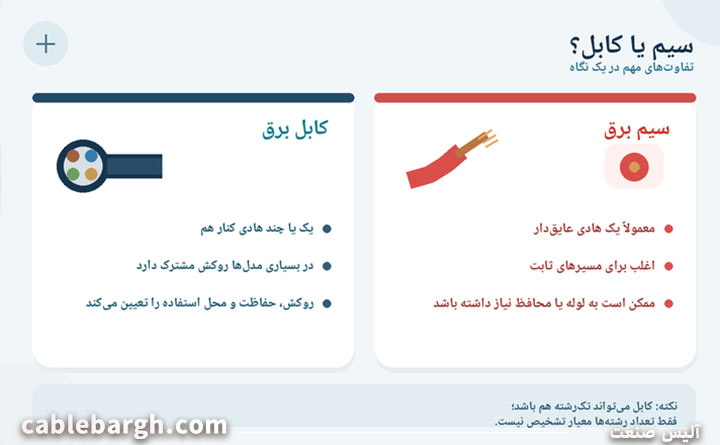

تفاوت‌های اصلی سیم و کابل
۱. تعداد هادی‌ها
سیم برق معمولاً یک هادی دارد، در حالی که کابل می‌تواند یک یا چند هادی عایق‌شده داشته باشد. همان‌طور که گفته شد، کابل تک‌رشته هم وجود دارد؛ پس تعداد هادی‌ها به‌تنهایی معیار تشخیص نیست.
روی کابل‌های چندهادی معمولاً تعداد هادی‌ها و سطح مقطع هرکدام در مشخصات محصول نوشته می‌شود. برای مثال، عبارت «3×2.5» معمولاً به سه هادی با سطح مقطع اسمی 2٫۵ میلی‌متر مربع اشاره دارد. برای اطمینان، برچسب و استاندارد همان محصول را هم بررسی کنید.
۲. پوشش و میزان حفاظت
سیم عایق‌دار می‌تواند به‌تنهایی در لوله یا مسیر محافظ نصب شود. کابل، بسته به نوعش، هادی‌ها را در یک مجموعه نگه می‌دارد و ممکن است روکش محافظ مشترک داشته باشد.
داشتن روکش به این معنا نیست که کابل برای هر محیطی مناسب است. برای نصب در فضای باز، زیر خاک، محیط مرطوب یا مسیری که احتمال ضربه وجود دارد، باید کابلی انتخاب شود که مشخصاً برای همان شرایط طراحی شده باشد. روش نصب هم باید با مشخصات سازنده و ضوابط مربوط سازگار باشد.
۳. انعطاف‌پذیری
هادی‌ها می‌توانند ساختارهای متفاوتی داشته باشند. در نوع مفتولی، هادی معمولاً از یک مفتول پیوسته تشکیل شده است؛ در نوع افشان، چند سیم نازک‌تر کنار هم قرار می‌گیرند و هادی انعطاف بیشتری پیدا می‌کند. در طبقه‌بندی‌های فنی، ساختارهای میان این دو هم وجود دارد؛ بنابراین اصطلاح‌های رایج بازار همیشه همه تفاوت‌های فنی را نشان نمی‌دهند.
افشان بودن به‌تنهایی به این معنا نیست که محصول برای هر نوع حرکت یا خم‌شدن مناسب است. کابل وسایلی که هنگام کار جابه‌جا می‌شوند باید برای همان نوع استفاده طراحی شده باشد.
۴. شکل استفاده
سیم‌های ساختمانی اغلب در مسیرهای ثابت و داخل لوله برق به کار می‌روند. کابل‌ها هم برای اتصال تجهیزات یا انتقال برق در شرایط گوناگون استفاده می‌شوند اما نوع محصول و شیوه نصب، کاربرد مجاز آن را تعیین می‌کند. برای نمونه، کابل رابط انعطاف‌پذیر را نباید بدون بررسی جایگزین سیم‌کشی ثابت داخل دیوار کرد.
۵. تفاوت در کاربرد
سیم‌های عایق‌شده معمولاً برای سیم‌کشی ثابت، مثلاً عبور از داخل لوله‌های برق ساختمان، استفاده می‌شوند. کابل‌های چندهادی هم در جاهایی به کار می‌روند که چند هادی باید در یک مجموعه کنار هم باشند؛ مثلاً کابل برق دستگاهی مثل جاروبرقی، هادی‌های لازم را در یک روکش انعطاف‌پذیر کنار هم نگه می‌دارد.
این‌ها مثال‌های رایج‌اند، نه یک قانون همیشگی. کاربرد مجاز هر محصول به ساختار و مشخصاتش بستگی دارد؛ مثلاً هر کابل انعطاف‌پذیری برای سیم‌کشی ثابت داخل دیوار مناسب نیست.
جدول مقایسه سیم و کابل
| ویژگی | سیم برق | کابل برق |
| ساختار رایج | یک هادی با عایق | یک یا چند هادی؛ ممکن است روکش مشترک یا لایه‌های حفاظتی داشته باشد |
| تعداد هادی | معمولاً یک | یک یا چند |
| حفاظت بیرونی | ممکن است فقط عایق داشته باشد و به مسیر محافظ نیاز پیدا کند | بسته به نوع محصول، ممکن است روکش، شیلد یا زره داشته باشد |
| کاربرد معمول | سیم‌کشی ثابت در مسیر مناسب یا کاربردهای دیگر، بسته به نوع محصول | اتصال یا انتقال برق در کاربردهای متنوع، بسته به طراحی محصول |
| انعطاف | هادی می‌تواند مفتولی، افشان یا ساختار دیگری داشته باشد | به ساختار هادی و طراحی کابل بستگی دارد |
| نکته خرید | نوع عایق و سطح مقطع را بررسی کنید | تعداد و سطح مقطع هادی‌ها، روکش و شرایط مجاز نصب را بررسی کنید |
انواع متداول سیم و کابل برق
انواع متداول سیم برق
سیم مفتولی: هادی آن معمولاً یکپارچه است. این سیم بیشتر برای مسیرهای ثابت و شرایط نصب مناسب استفاده می‌شود چون خم‌کردن مکرر می‌تواند به آن آسیب بزند. برای وسیله‌ای که مرتب جابه‌جا می‌شود انتخاب خوبی نیست.
سیم افشان: هادی آن از چند سیم نازک تشکیل شده و از نوع مفتولی انعطاف بیشتری دارد. این ویژگی نصب را در بعضی مسیرها آسان‌تر می‌کند. برای اتصال هم باید از سرسیم یا ترمینال مناسب استفاده کرد تا رشته‌های نازک هادی پراکنده یا شل نشوند.
مفتولی یا افشان بودن، نوع ساختار هادی را نشان می‌دهد؛ این دو اصطلاح به‌تنهایی نمی‌گویند سیم برای چه کاربردی مناسب است. کاربرد محصول را باید از مشخصات فنی و شرایط نصب تشخیص داد.
انواع متداول کابل برق
کابل تک‌رشته: در بین انواع کابل برق، کابل تک رشته یک هادی دارد و ممکن است علاوه بر عایق، روکش یا لایه حفاظتی دیگری هم داشته باشد. بنابراین کابل لزوماً چندهادی نیست.
کابل چندهادی: چند هادی عایق‌شده را در یک مجموعه نگه می‌دارد و ممکن است روکش مشترک داشته باشد. برای نمونه، کابل سه‌هادی در کاربردی مشخص می‌تواند برای فاز، نول و هادی حفاظتی به کار برود اما نقش هر هادی را باید از روی علائم محصول و نقشه نصب بررسی کرد.
کابل زره‌دار یا شیلددار: زره فلزی برای افزایش حفاظت مکانیکی و شیلد برای کاهش تداخل الکترومغناطیسی به کار می‌رود. این ویژگی‌ها به معنی مناسب‌بودن کابل برای هر شرایطی نیستند؛ کاربرد و روش نصب باید با مشخصات سازنده هماهنگ باشد.
برای انتخاب سیم یا کابل به چه نکاتی توجه کنیم؟
۱. کاربرد و محل نصب را مشخص کنید
اول مشخص کنید محصول را برای چه کاری و در چه محلی لازم دارید: سیم‌کشی ثابت، اتصال وسیله، فضای بیرونی یا محیط مرطوب. کابل باید با محیط، دما و شیوه نصب سازگار باشد؛ برای مثال، کابلی که برای تابلو طراحی شده لزوماً برای دفن در خاک مناسب نیست.
۲. سطح مقطع را درست انتخاب کنید
سطح مقطع هادی با واحد میلی‌متر مربع بیان می‌شود و با قطر ظاهری سیم یکی نیست. انتخاب آن به جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط و نحوه گروه‌بندی سیم‌ها بستگی دارد.
به همین دلیل، نمی‌شود گفت برای هر پریز یا هر وسیله‌ای یک اندازه مشخص همیشه کافی است. انتخاب نهایی باید بر اساس ضوابط برق ساختمان و نظر برق‌کار یا مهندس واجد صلاحیت انجام شود.
۳. جنس هادی و نوع اتصال را بررسی کنید
مس و آلومینیوم ویژگی‌های متفاوتی دارند و اتصال آن‌ها به ترمینال مناسب نیاز دارد. اتصال نادرست می‌تواند مقاومت محل اتصال را بالا ببرد و باعث داغ‌شدن شود. از ترکیب هادی‌های متفاوت با ترمینال نامناسب یا روش اتصال غیراستاندارد خودداری کنید. ترمینال، سرسیم و ابزار اتصال باید با جنس و اندازه هادی سازگار باشند.
۴. اطلاعات روی بدنه و مدارک محصول را بخوانید
به نام سازنده، نوع محصول، تعداد هادی‌ها، سطح مقطع، ولتاژ نامی، نوع عایق و روکش، استاندارد و علائم تأیید توجه کنید. اطلاعات چاپ‌شده روی محصول و مدارک فنی آن را مبنا قرار دهید، نه رنگ روکش یا ادعای فروشنده. محصولی که مشخصات روشنی ندارد، انتخاب مطمئنی نیست.
۵. از فروشنده معتبر خرید کنید
سیم و کابل تقلبی یا غیراستاندارد ممکن است هادی نازک‌تر یا عایق نامرغوب داشته باشد. از فروشنده‌ای خرید کنید که بتواند مشخصات محصول، فاکتور و اطلاعات تولیدکننده را ارائه دهد. برای پروژه‌های حساس، مدارک فنی و گواهی‌ها را از مسیرهای معتبر بررسی کنید.
نکات ایمنی مهم در استفاده از سیم و کابل برق
هر سیم و کابلی باید با ولتاژ، دمای کار و محل نصب سازگار باشد. عایق ترک‌خورده، کابل له‌شده، هادی نمایان، تغییر رنگ یا بوی سوختگی را جدی بگیرید. کابل آسیب‌دیده را با چسب‌پیچی ساده به مدار برنگردانید؛ آن را از استفاده خارج کنید و تعمیر یا تعویض را به متخصص بسپارید.
پیش از کار روی مدار، برق باید قطع شود و بی‌برقی با ابزار مطمئن بررسی شود؛ خاموش‌کردن کلید چراغ کافی نیست. اگر درباره فاز، نول، ارت یا ظرفیت مدار تردید دارید، از برق‌کار کمک بگیرید. کابل و حفاظت مدار هم باید با هم سازگار باشند.
کابل رابط را زیر فرش یا از مسیری که ممکن است زیر پا، لای در یا زیر وسایل فشرده شود عبور ندهید زیرا فشار و ساییدگی می‌تواند به کابل آسیب بزند. در محیط مرطوب نیز فقط از محصولی استفاده کنید که برای آن شرایط طراحی شده باشد. کابل‌های رابط ممکن است بر اثر لبه در، ساییدگی یا فرسودگی آسیب ببینند. رنگ سیم‌ها هم در همه سیستم‌ها یکسان نیست؛ پیش از اتصال فقط به رنگ اعتماد نکنید.
سوالات متداول
آیا هر کابل از چند سیم ساخته شده است؟
خیر. کابل تک‌رشته هم وجود دارد. کابل معمولاً مجموعه‌ای با ساختار و پوشش مشخص است، اما تعداد هادی‌های آن می‌تواند یک یا چند عدد باشد.
آیا سیم افشان بهتر از سیم مفتولی است؟
هیچ‌کدام همیشه بهتر نیستند. افشان انعطاف بیشتری دارد و مفتولی شکل خود را بهتر حفظ می‌کند. انتخاب به طراحی مدار، شرایط نصب و نوع ترمینال بستگی دارد.
آیا کابل ضخیم‌تر همیشه جریان بیشتری تحمل می‌کند؟
سطح مقطع بزرگ‌تر معمولاً ظرفیت عبور جریان را افزایش می‌دهد، اما جنس هادی، عایق، دما، روش نصب و طول مسیر هم مهم‌اند. ظرفیت را از روی ظاهر کابل تعیین نکنید.
برای سیم‌کشی خانه سیم بهتر است یا کابل؟
پاسخ به بخش موردنظر و ضوابط نصب بستگی دارد. در سیم‌کشی ثابت، هادی‌های عایق‌شده ممکن است داخل لوله یا مسیر محافظ قرار بگیرند؛ در بخش‌های دیگر ممکن است کابل مناسب‌تری باشد. انتخاب را بر اساس نقشه، ضوابط محلی و نظر متخصص انجام دهید، نه فقط قیمت یا راحتی نصب.
جمع‌بندی
تفاوت اصلی سیم و کابل در ساختار و میزان یکپارچگی و حفاظت آن‌هاست. سیم معمولاً یک هادی عایق‌شده است؛ کابل یک یا چند هادی را در قالب یک مجموعه نگه می‌دارد و ممکن است روکش یا لایه‌های حفاظتی دیگری هم داشته باشد.
این تعریف کلی برای انتخاب کافی نیست. تعداد هادی‌ها، مفتولی یا افشان‌بودن، جنس هادی، سطح مقطع، نوع عایق و روکش، ولتاژ و شرایط محل نصب را کنار هم بررسی کنید. اگر انتخاب به ظرفیت مدار یا ایمنی ساختمان مربوط می‌شود، محاسبه و نصب را به برق‌کار واجد صلاحیت بسپارید.
