انشعاب از کابل برق یعنی ایجاد یک مسیر فرعی از مدار موجود برای رساندن برق به مصرف‌کننده‌ای دیگر. برای انتخاب روش مناسب باید نوع کابل، ظرفیت مدار، مشخصات مصرف‌کننده و محل نصب بررسی شود. این مقاله راهنمای تصمیم‌گیری پیش از اجراست؛ آموزش بازکردن عایق یا اتصال رشته‌های کابل نیست. اجرای انشعاب را به برق‌کار واجد صلاحیت بسپارید، چون اتصال نامناسب می‌تواند باعث برق‌گرفتگی، داغ‌شدن کابل یا آتش‌سوزی شود.
انشعاب از کابل برق چه تفاوتی با تعمیر یا افزایش طول دارد؟
در انشعاب‌گیری، از مسیر اصلی یک مسیر فرعی برای وسیله یا بخش دیگری ایجاد می‌شود. در افزایش طول، مسیر موجود ادامه پیدا می‌کند و در تعمیر، کابل آسیب‌دیده باید به وضعیت ایمن برگردد. این کارها ممکن است به اتصال و تجهیزات متفاوتی نیاز داشته باشند.
انشعاب‌گیری ظرفیت مدار را بیشتر نمی‌کند. اگر مصرف‌کننده جدید بار زیادی داشته باشد، برق‌کار باید بررسی کند که کابل و تجهیزات حفاظتی مدار برای مجموع مصرف مناسب باشند.
پیش از انشعاب‌گیری چه چیزهایی باید بررسی شود؟
پیش از انتخاب اتصال، برق‌کار باید وضعیت مدار و محل نصب را بررسی کند. این اطلاعات برای تصمیم‌گیری مهم‌اند:
- نوع مدار و ولتاژ: مدار تک‌فاز و سه‌فاز به بررسی و تجهیزات متناسب با خود نیاز دارند.
- جنس و اندازه هادی: اتصال باید با جنس هادی، مانند مس یا آلومینیوم، و اندازه آن سازگار باشد. تجهیزات اتصال باید برای همان جنس هادی طراحی شده باشند و مطابق مشخصات سازنده نصب شوند.
- بار مصرف‌کننده: توان یا جریان وسیله جدید، همراه با مصرف سایر وسایل روی همان مدار، در تصمیم‌گیری مؤثر است.
- مسیر و شیوه نصب: طول کابل، نحوه عبور آن و شرایطی مثل دما و محیط نصب می‌توانند بر انتخاب کابل اثر بگذارند.
- محل اتصال: فضای داخل ساختمان، فضای باز، محیط مرطوب، مسیر دفنی و محیط صنعتی شرایط یکسانی ندارند.
- حفاظت مدار و محل اتصال: برق‌کار باید تناسب کابل و تجهیزات حفاظتی را بررسی کند و برای محل اتصال، پوشش و محافظت متناسب با کاربرد در نظر بگیرد.
برای بررسی اولیه، می‌توانید نوشته‌ها و مشخصات روی کابل و برچسب دستگاه را یادداشت کنید؛ اما انتخاب نهایی به بررسی مدار و محل نصب نیاز دارد.
روش‌های کلی انشعاب از کابل برق
روش مناسب به نوع کابل، بار مصرفی و محیط بستگی دارد. نام یک قطعه به‌تنهایی برای انتخاب کافی نیست؛ اتصال باید برای شرایط همان پروژه طراحی شده باشد.
اتصال داخل جعبه اتصال
در بعضی سیم‌کشی‌های ثابت، برق‌کار از ترمینال یا کانکتور مناسب استفاده می‌کند و محل اتصال را داخل جعبه‌ای متناسب با نصب قرار می‌دهد. جعبه از تماس ناخواسته و آسیب‌های محیطی جلوگیری می‌کند؛ اما صرفاً داشتن جعبه، اتصال را ایمن نمی‌کند. نوع اتصال و محفظه هر دو باید مناسب باشند.
انشعاب‌گیر یا کانکتور ویژه
برای بعضی کابل‌ها، جنس‌های خاص هادی یا کاربردهای مشخص، اتصال اختصاصی وجود دارد. برق‌کار باید مطمئن شود قطعه برای همان نوع کابل و شرایط بار مناسب است و طبق مشخصات سازنده نصب می‌شود. استفاده از یک کانکتور عمومی برای هر کابل قابل اتکا نیست.
اتصال مناسب فضای باز یا محیط‌های خاص
در فضای باز، مسیر دفنی یا محیط صنعتی، محل اتصال ممکن است در معرض رطوبت، گردوغبار، مواد خورنده یا ضربه قرار بگیرد. در این شرایط، تجهیزات باید برای همان محیط مناسب باشند. اگر نوع کابل یا محل نصب غیرمعمول است، انتخاب روش را به برق‌کار متخصص همان حوزه بسپارید.

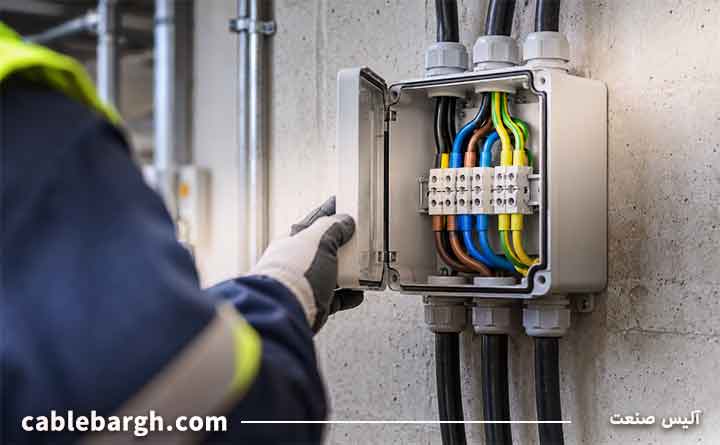

چرا انشعاب‌گیری غیراصولی خطرناک است؟
ممکن است مدار پس از اتصال نادرست در ابتدا کار کند، اما این به معنی ایمن‌بودن آن نیست. اتصال نامتناسب یا شل می‌تواند با گذشت زمان داغ شود و به عایق کابل آسیب بزند. بار بیش از ظرفیت مدار نیز می‌تواند خطر داغ‌شدن سیم‌کشی را افزایش دهد.
اگر اطراف محل اتصال بوی سوختگی، تغییر رنگ، صدای غیرعادی یا داغی محسوس وجود دارد، به کابل دست نزنید و برای بررسی با برق‌کار تماس بگیرید. نشانه‌هایی مانند: بوی سوختگی، تغییر رنگ و صدای وزوز از علائمی هستند که ESFI توصیه می‌کند برق‌کار آن‌ها را بررسی کند.
آیا می‌توان از کابل رابط انشعاب گرفت؟
کابل رابط راه‌حل موقت است و نباید جایگزین سیم‌کشی دائمی ساختمان شود. اگر برای یک وسیله به برق دائمی نیاز دارید، برق‌کار باید راهکار مناسب برای سیم‌کشی را بررسی کند. ESFI نیز کابل رابط را راه‌حل بلندمدت نمی‌داند و استفاده از آن به‌جای سیم‌کشی ثابت را توصیه نمی‌کند.
اتصال یا تعمیر کابل رابط هم به نوع کابل و کاربرد آن بستگی دارد. اگر کابل آسیب دیده است، آن را خودسرانه وصله نکنید؛ از برق‌کار بخواهید بررسی کند که تعمیر آن مجاز و ایمن است یا باید تعویض شود.
چه زمانی باید با برق‌کار تماس بگیریم؟
در این شرایط، اجرای کار را خودتان انجام ندهید:
- کابل سه‌فاز، آلومینیومی، دفنی یا صنعتی است.
- ظرفیت مدار یا بار مصرف‌کننده را نمی‌دانید.
- وسیله جدید مصرف بالایی دارد.
- محل اتصال در فضای باز، محیط مرطوب یا نزدیک مواد قابل‌اشتعال است.
- کابل یا عایق آن آسیب دیده است.
- نمی‌دانید برق مدار چگونه باید به‌طور ایمن قطع و بررسی شود.
برای توضیح نیازتان به برق‌کار، مشخصات دستگاه، نوشته‌های روی کابل و محل تقریبی انشعاب را آماده کنید. این اطلاعات به ارزیابی اولیه کمک می‌کنند، اما جای بررسی حضوری را نمی‌گیرند.
برای انشعاب گرفتن چه کابلی مناسب است؟
نمی‌توان یک نوع کابل یا سطح مقطع ثابت را برای همه انشعاب‌ها پیشنهاد کرد. انتخاب به بار مصرف‌کننده، طول مسیر، جنس هادی، شیوه نصب و شرایط محیطی بستگی دارد. پیش از خرید، مشخصات دستگاه و کابل موجود را در اختیار برق‌کار بگذارید و تناسب کابل پیشنهادی را با مدار بررسی کنید.
پرسش‌های متداول
آیا می‌توان از هر کابلی انشعاب گرفت؟
خیر. جنس و اندازه هادی، نوع کابل، بار مدار و شرایط نصب باید با اتصال انتخاب‌شده سازگار باشند. بعضی کابل‌ها یا محیط‌ها به تجهیزات تخصصی نیاز دارند.
آیا انشعاب‌گیری بدون جعبه اتصال مجاز است؟
پاسخ به نوع سیم‌کشی و مقررات محل اجرا بستگی دارد. برق‌کار باید روش محافظت از اتصال را بر اساس کاربرد و ضوابط مربوط انتخاب کند. استانداردهای OSHA به ایالات متحده مربوط‌اند و جایگزین مقررات ایران نیستند؛ برای نمونه، مقررات OSHA آمریکا درباره روش‌های سیم‌کشی و تجهیزات اتصال توضیح می‌دهد.
آیا انشعاب ظرفیت مدار را بیشتر می‌کند؟
خیر. انشعاب فقط مسیر دیگری به مدار اضافه می‌کند. ظرفیت مدار به کابل، بار مصرفی و تجهیزات حفاظتی آن بستگی دارد.
برای کابل مسی و آلومینیومی می‌توان از یک اتصال استفاده کرد؟
نه لزوماً. اتصال باید برای جنس هادی مورد استفاده طراحی و تأیید شده باشد. برق‌کار باید سازگاری اتصال را بررسی کند.
جمع‌بندی
برای اینکه بدانید چگونه از کابل برق انشعاب بگیرید، ابتدا باید نوع کابل، بار مصرف‌کننده، ظرفیت مدار و شرایط محل نصب بررسی شود. سپس برق‌کار اتصال و محافظت مناسب را انتخاب کند. پیش از بررسی متخصص، کابل را باز نکنید و به آن دست نزنید؛ ظاهرشدن برق در دستگاه به‌تنهایی نشان نمی‌دهد که اتصال ایمن است.
