سایز کابل برق ورودی ساختمان

انتخاب سایز کابل برق ورودی ساختمان یکی از مهم‌ترین مراحل اجرای تأسیسات الکتریکی است. کابل ورودی وظیفه انتقال برق از کنتور یا نقطه تحویل برق به تابلو برق اصلی ساختمان را بر عهده دارد و اگر سطح مقطع آن کمتر از مقدار مورد نیاز انتخاب شود، ممکن است با مشکلاتی مانند داغ شدن کابل، افت ولتاژ، کاهش عمر تجهیزات برقی و افزایش خطر آتش‌سوزی مواجه شوید.

در مقابل، استفاده از کابلی با سطح مقطع بسیار بزرگ‌تر از نیاز نیز هزینه اجرای پروژه را بدون دلیل افزایش می‌دهد. به همین دلیل برای انتخاب سایز کابل برق ورودی ساختمان باید عواملی مانند آمپر انشعاب، تک‌فاز یا سه‌فاز بودن برق، تعداد واحدها، طول مسیر، نوع هادی و میزان مصرف برق بررسی شوند.


چه سایز کابلی برای ورودی ساختمان مناسب است؟

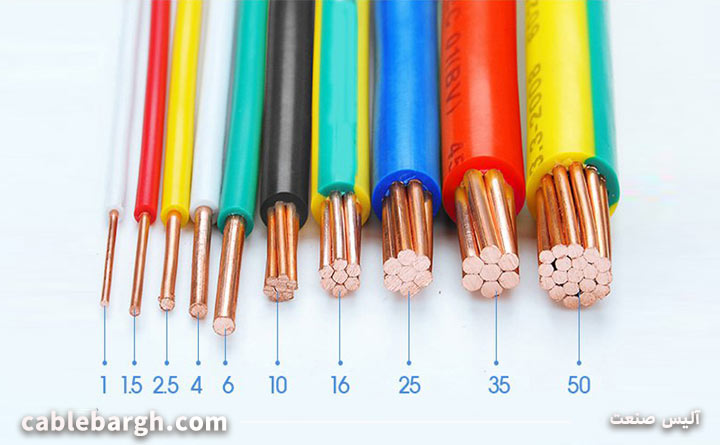

به‌صورت کلی و صرفاً برای آشنایی اولیه، کابل‌های مسی با سطح مقطع 6، 10، 16، 25 و 35 میلی‌متر مربع از سایزهای متداولی هستند که بسته به شرایط ساختمان ممکن است برای ورودی برق استفاده شوند. در جدول زیر سایز کابل مناسب بر اساس شرایط را برای شما نام برده ایم:

این جدول فقط یک راهنمای اولیه است.  سایز نهایی کابل نباید صرفاً بر اساس تعداد واحدها تعیین شود و باید جریان انشعاب، طول مسیر، روش نصب و افت ولتاژ نیز بررسی شوند.

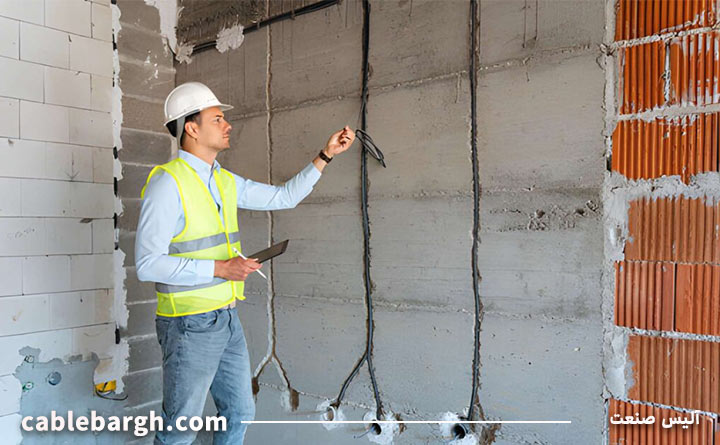

بهترین سایز کابل برق ورودی ساختمان چگونه تعیین می‌شود؟

اولین معیار برای تعیین سطح مقطع کابل، مقدار جریانی است که قرار است از آن عبور کند. هرچه میزان مصرف برق ساختمان بیشتر باشد، جریان عبوری نیز افزایش پیدا می‌کند و در نتیجه به کابل ضخیم‌تری نیاز خواهد بود. برای انتخاب سایز کابل باید موارد زیر بررسی شوند:

•  آمپر کنتور یا انشعاب برق
• تک‌فاز یا سه‌فاز بودن برق
• تعداد واحدهای ساختمان
•  مجموع توان تجهیزات مصرف‌کننده
• طول مسیر کابل
•  مسی یا آلومینیومی بودن هادی
• روش نصب کابل
• دمای محیط
• افت ولتاژ مجاز
•  ظرفیت جریان‌دهی کابل

ظرفیت جریان‌دهی یعنی مقدار جریانی که کابل می‌تواند بدون افزایش دمای بیش از حد تحمل کند. افت ولتاژ نیز به کاهش ولتاژ در طول مسیر کابل گفته می ‌شود. هرچه کابل طولانی‌تر یا سطح مقطع آن کمتر باشد، احتمال افزایش افت ولتاژ بیشتر خواهد شد.

برای کنتور 25، 32 یا 40 آمپر چه سایز کابلی مناسب است؟

یکی از اولین اطلاعاتی که هنگام انتخاب کابل باید بررسی شود، آمپر انشعاب است. به‌عنوان مثال، کابل مورد استفاده برای یک انشعاب تک‌فاز با جریان پایین الزاماً برای انشعاب پرمصرف‌تر مناسب نیست.
در شرایط معمول، ممکن است برای انشعابات تک‌فاز از کابل‌های مسی 6، 10 یا 16 میلی‌متر مربع استفاده شود؛ اما نمی‌توان فقط با دانستن اینکه کنتور 25، 32 یا 40 آمپر است، سایز نهایی کابل برق پشت کنتور را تعیین کرد.
برای مثال اگر دو ساختمان هر دو کنتور مشابه داشته باشند ولی طول کابل یکی 10 متر و دیگری 50 متر باشد، ممکن است سطح مقطع مورد نیاز آن‌ها متفاوت شود. بنابراین آمپر کنتور نقطه شروع محاسبه است، نه تنها معیار انتخاب کابل.

سایز کابل برق ورودی ساختمان تک‌فاز

برق تک‌فاز بیشتر در ساختمان‌های مسکونی کوچک و واحدهایی با مصرف معمولی استفاده می‌شود.
در چنین ساختمان‌هایی ممکن است کابل‌های مسی با سطح مقطع 6، 10 یا 16 میلی‌متر مربع مورد استفاده قرار گیرند. اینکه کدام سایز مناسب‌تر است به جریان انشعاب، طول مسیر و نحوه نصب کابل بستگی دارد.

مثال اول: ساختمان تک‌واحدی با مسیر کوتاه
فرض کنید یک واحد مسکونی دارای انشعاب معمولی است و فاصله کنتور تا تابلو برق اصلی نیز کوتاه است. در چنین شرایطی، پس از بررسی جریان مجاز و شرایط نصب، ممکن است کابل 6 یا 10 میلی‌متر مربع مناسب باشد.

مثال دوم: همان ساختمان با مسیر طولانی‌تر
اگر فاصله کنتور تا تابلو برق زیاد شود، ممکن است کابل 6 میلی‌متر مربع از نظر افت ولتاژ مناسب نباشد و نیاز باشد سطح مقطع به 10 یا 16 میلی‌متر مربع افزایش پیدا کند. بنابراین حتی برای دو ساختمان تک‌فاز مشابه نیز همیشه نمی‌توان یک سایز ثابت معرفی کرد.

سایز کابل برق ورودی ساختمان سه‌فاز

در ساختمان‌های بزرگ‌تر، مجتمع‌های مسکونی، واحدهای تجاری یا مکان‌هایی که تجهیزات پرمصرف دارند، ممکن است از برق سه‌فاز استفاده شود. در این شرایط معمولاً کابل‌های چهار یا پنج رشته با سطح مقطع‌هایی مانند 10، 16، 25، 35 میلی‌متر مربع یا بیشتر مورد استفاده قرار می ‌گیرند.

سایز کابل ورودی سه‌فاز باید با توجه به جریان هر فاز، نوع مصرف، طول مسیر و نحوه توزیع بار بین فازها مشخص شود.
برای مثال ممکن است یک ساختمان کوچک سه‌فاز با مصرف محدود به کابل 10 یا 16 میلی‌متر مربع نیاز داشته باشد، در حالی که در یک مجتمع چند واحدی با آسانسور، پمپ آب و تجهیزات مشترک، کابل 25 یا 35 میلی‌متر مربع یا حتی بزرگ‌تر مورد نیاز باشد.

برای ساختمان 2، 4، 6 یا 8 واحدی چه کابلی مناسب است؟

یکی از اشتباهات رایج این است که تصور کنیم تعداد واحدها به‌تنهایی سایز کابل را مشخص می‌کند.
برای مثال، سایز کابل برق ورودی ساختمان 4 واحدی ممکن است در دو پروژه متفاوت یکسان نباشد. یک ساختمان چهار واحدی ممکن است تنها مصرف معمولی واحدها را داشته باشد، اما ساختمان دیگری علاوه بر واحدها دارای آسانسور، پمپ آب، سیستم سرمایش مرکزی یا تجهیزات برقی پرمصرف باشد.
به‌طور تقریبی:

• ساختمان‌های کم‌واحد ممکن است در محدوده 10 تا 16 میلی‌متر مربع قرار بگیرند.
• ساختمان‌های چند واحدی با مصرف بیشتر ممکن است به کابل‌های 16 تا 25 میلی‌متر مربع نیاز داشته باشند.
• مجتمع‌های بزرگ‌تر ممکن است به سطح مقطع 25، 35 میلی‌متر مربع یا بیشتر نیاز داشته باشند.

اما این اعداد جایگزین محاسبات برق ساختمان نیستند.

ضریب هم‌زمانی مصرف چیست؟

در ساختمان‌های چند واحدی معمولاً فرض نمی‌شود که تمام وسایل برقی تمام واحدها به‌طور هم‌زمان با حداکثر توان کار کنند.
به این موضوع ضریب هم‌زمانی گفته می‌شود. مهندس برق هنگام محاسبه بار ساختمان بررسی می‌کند که چه مقدار از تجهیزات احتمال دارد هم‌زمان فعال باشند.
به همین دلیل نمی‌توان صرفاً توان اسمی تمام وسایل موجود در ساختمان را با هم جمع کرد و مستقیماً بر اساس آن کابل انتخاب کرد. این موضوع به‌خصوص در مجتمع‌های بزرگ اهمیت بیشتری دارد.

تأثیر طول مسیر بر سایز کابل برق ورودی

هرچه کابل طولانی‌تر باشد، مقاومت الکتریکی مسیر بیشتر می‌شود و در نتیجه افت ولتاژ افزایش پیدا می‌کند.
به همین دلیل ممکن است کابلی که برای مسیر 10 متری مناسب است، برای مسیر 40 یا 50 متری مناسب نباشد.
برای مثال اگر کابل 10 میلی‌متر مربع از نظر تحمل جریان مناسب باشد، اما طول مسیر زیاد باشد، ممکن است افت ولتاژ آن از مقدار قابل قبول عبور کند. در چنین شرایطی ممکن است نیاز باشد سطح مقطع به 16 میلی‌متر مربع یا بیشتر افزایش پیدا کند.
بنابراین هنگام تعیین سایز کابل برق ورودی ساختمان باید دو موضوع به‌طور هم‌زمان بررسی شوند:

1. کابل توان تحمل جریان را داشته باشد.
2. افت ولتاژ در طول مسیر بیش از حد مجاز نشود.

چه زمانی کابل  با سایز 6 میلی‌متر مربع برای ساختمان کافی نیست؟

کابل 6 میلی‌متر مربع ممکن است برای بعضی انشعابات سبک و مسیرهای کوتاه قابل استفاده باشد، اما در شرایط زیر احتمال نیاز به کابل بزرگ‌تر وجود دارد:

• آمپر انشعاب افزایش پیدا کند.
• طول مسیر زیاد باشد.
• کابل در محیط گرم نصب شود.
•  چند کابل در کنار یکدیگر قرار گیرند.
• مصرف ساختمان بالا باشد.
• تجهیزات پرمصرف به مدار اضافه شوند.
•  روش نصب باعث کاهش ظرفیت جریان‌دهی کابل شود.

به همین دلیل انتخاب کابل 6 فقط به دلیل ارزان‌تر بودن، بدون انجام بررسی فنی، کار درستی نیست.

برای ساختمان کابل مسی بهتر است یا آلومینیومی؟

هر دو نوع کابل می‌توانند در سیستم برق‌رسانی مورد استفاده قرار گیرند، اما ویژگی‌های متفاوتی دارند.
کابل مسی هدایت الکتریکی بالاتری دارد و معمولاً در سطح مقطع برابر، توانایی عبور جریان بیشتری نسبت به کابل آلومینیومی دارد.
کابل آلومینیومی در مقابل معمولاً سبک‌تر و اقتصادی‌تر است، اما برای انتقال جریان مشابه اغلب به سطح مقطع بیشتری نیاز دارد. در نتیجه، اگر در یک پروژه کابل مسی 16 میلی‌متر مربع مناسب تشخیص داده شده باشد، نمی‌توان بدون محاسبه همان عدد را برای کابل آلومینیومی در نظر گرفت.


کابل ورودی ساختمان افشان باشد یا مفتولی؟

انتخاب افشان یا مفتولی بودن کابل به شرایط نصب و نوع طراحی تأسیسات بستگی دارد. کابل‌ افشان انعطاف‌پذیری بیشتری دارد و در مسیرهایی که کابل باید خم شود یا نصب دشوارتری دارد، کار با آن‌ راحت‌تر است. کابل‌های دارای هادی مفتولی یا نیمه‌افشان نیز در بسیاری از تأسیسات ثابت مورد استفاده قرار می‌گیرند.

انتخاب بین این دو نباید فقط بر اساس راحتی نصب انجام شود؛ نوع کابل باید با روش اجرا، تابلو برق، ترمینال‌ها و استانداردهای پروژه سازگار باشد.

کابل ورودی ساختمان زمینی باشد یا معمولی؟

نوع کابل نیز به محل نصب وابسته است. اگر کابل از مسیر زیرزمینی، کانال، داکت یا محیطی با احتمال آسیب مکانیکی عبور می‌کند، باید کابلی انتخاب شود که ساختار و روکش آن با شرایط محیط سازگار باشد.
بنابراین به طور مثال تنها عبارت «کابل 16» برای خرید کافی نیست. باید مشخص شود:

• تعداد رشته کابل چقدر است؟
• ولتاژ نامی کابل چیست؟
• محل نصب کجاست؟
• کابل در فضای داخلی، کانال یا زیرزمین قرار می‌گیرد؟
• آیا احتمال رطوبت یا آسیب مکانیکی وجود دارد؟


خطر استفاده از کابل ورودی با سایز کم برای ساختمان

استفاده از کابلی با سطح مقطع کمتر از مقدار مورد نیاز می‌تواند ایمنی ساختمان را کاهش دهد. مهم‌ترین پیامدها ی استفاده از کابل سایز کم برای ساختمان عبارت‌اند از:

• داغ شدن کابل
• افزایش افت ولتاژ
• آسیب به عایق کابل
• کاهش عمر کابل
• عملکرد نامناسب تجهیزات برقی
• افزایش احتمال خرابی اتصالات
• افزایش خطر آتش‌سوزی

کاهش سطح مقطع کابل برای پایین آوردن هزینه پروژه ممکن است در ابتدا اقتصادی به نظر برسد، اما می‌تواند هزینه و خطر بسیار بیشتری در آینده ایجاد کند.

خرید کابل ورودی ساختمان

هنگام خرید کابل فقط به عدد سطح مقطع روی کابل توجه نکنید. کیفیت واقعی محصول نیز اهمیت زیادی دارد. بهتر است موارد زیر را بررسی کنید:

• سطح مقطع واقعی هادی
• جنس هادی، مس یا آلومینیوم
• تعداد رشته‌های کابل
• نوع عایق و روکش
•  ولتاژ نامی کابل
• استاندارد تولید
•  برند و اعتبار تولیدکننده
• تناسب کابل با محل نصب
• نوع افشان یا مفتولی بودن کابل

از کجا بفهمیم سطح مقطع کابل واقعی است؟

یکی از مشکلات کابل‌های بی‌کیفیت این است که ممکن است مقدار مس یا آلومینیوم به‌کاررفته در آن‌ها کمتر از حد مورد انتظار باشد.
به همین دلیل خرید از فروشنده معتبر و انتخاب برند استاندارد اهمیت زیادی دارد. قیمت بسیار پایین‌تر از عرف بازار نیز می‌تواند یکی از نشانه‌هایی باشد که باید درباره کیفیت کابل بیشتر بررسی کنید.

جمع‌بندی

برای انتخاب سایز کابل برق ورودی ساختمان نباید تنها به تعداد واحدها یا آمپر کنتور توجه کرد. جریان مصرفی، طول مسیر، تک‌فاز یا سه‌فاز بودن برق، جنس هادی، افت ولتاژ و نحوه نصب همگی در تعیین سطح مقطع مناسب نقش دارند.
به‌صورت کلی کابل‌های مسی 6 و 10 میلی‌متر مربع بیشتر در پروژه‌های کوچک‌تر دیده می‌شوند، کابل‌های 16 و 25 میلی‌متر مربع می‌توانند در ساختمان‌های با مصرف بیشتر یا چند واحدی کاربرد داشته باشند و در مجتمع‌های بزرگ‌تر ممکن است کابل‌های 35 میلی‌متر مربع و بالاتر مورد نیاز باشند.
با این حال این اعداد فقط برای آشنایی هستند. اگر قصد خرید کابل ورودی ساختمان را دارید، ابتدا آمپر انشعاب، طول مسیر، نوع برق و میزان بار ساختمان را مشخص کنید و سپس بر اساس محاسبات فنی سایز مناسب را انتخاب کنید. انتخاب صحیح کابل علاوه بر کاهش افت ولتاژ و تلفات انرژی، نقش مستقیمی در افزایش ایمنی تأسیسات برق ساختمان دارد.
