وقتی برای سیم‌کشی ساختمان یا خرید کابل به بازار می‌روید، احتمالاً با دو اصطلاح «مفتولی» و «افشان» روبه‌رو می‌شوید. این دو کابل شاید ظاهرشان شبیه باشد، اما ساختار هادی داخل آن‌ها یکسان نیست. همین تفاوت روی میزان انعطاف‌پذیری، نحوه نصب و کاربرد آن ها اثر می‌گذارد.
اگر تا امروز با کابل برق سروکار نداشته‌اید، نگران اصطلاحات فنی نباشید. در این مقاله، اول ساختار هادی هر کابل را توضیح می‌دهیم، بعد کابل مفتولی و افشان را مقایسه می‌کنیم و در پایان سراغ انتخاب کابل مناسب می‌رویم. پاسخ کوتاه این است: کابل مفتولی معمولاً برای مسیرهای ثابت مناسب است و کابل افشان برای جاهایی که به انعطاف‌پذیری بیشتری نیاز دارند؛ اما انتخاب نهایی فقط به این دو ویژگی بستگی ندارد. برای آشنایی بیشتر با فرق کابل مفتولی و افشان این مقاله از آلیس صنعت را مطالعه کنید.
کابل مفتولی چیست؟
در کابل مفتولی، هادی هر مغزی از یک مفتول فلزی پیوسته تشکیل شده است. هادی همان بخش رسانای کابل است که معمولاً از مس یا آلومینیوم ساخته می‌شود و جریان برق را عبور می‌دهد. به زبان ساده در کابل مفتولی، اگر عایق مغزی را کنار بزنید، به‌جای دسته‌ای از سیم‌های نازک، یک سیم یکپارچه می‌بینید.
«مفتولی» بودن به معنی بدون روکش بودن کابل نیست. کابل می‌تواند عایق و روکش داشته باشد؛ این واژه فقط شکل هادی داخلی را توصیف می‌کند. در استاندارد IEC 60228:2023، هادی یکپارچه در کلاس 1 قرار میگیرد. البته این استاندارد کلاس 2 را هم برای هادی‌های تابیده در نظر میگیرد که برای کابل های نصب ثابت به کار می‌روند.
کابل مفتولی چه ویژگی‌هایی دارد؟
چون هادی آن یکپارچه است، کابل مفتولی معمولاً سفت‌تر از کابل افشان است و به‌آسانی خم نمی‌شود. این ویژگی برای مسیرهایی که پس از نصب حرکت نمی‌کنند، می‌تواند مفید باشد؛ مثلاً وقتی کابل قرار است در یک مسیر مشخص و ثابت قرار بگیرد.
از طرف دیگر، اگر کابل مفتولی بارها خم شود یا در محلی نصب شود که مدام حرکت و لرزش دارد، فشار مکانیکی می‌تواند به آن آسیب بزند. بنابراین سفت‌تر بودن همیشه یک مزیت نیست؛ کاربرد کابل تعیین می‌کند این ویژگی به نفع شماست یا دردسرساز می‌شود.

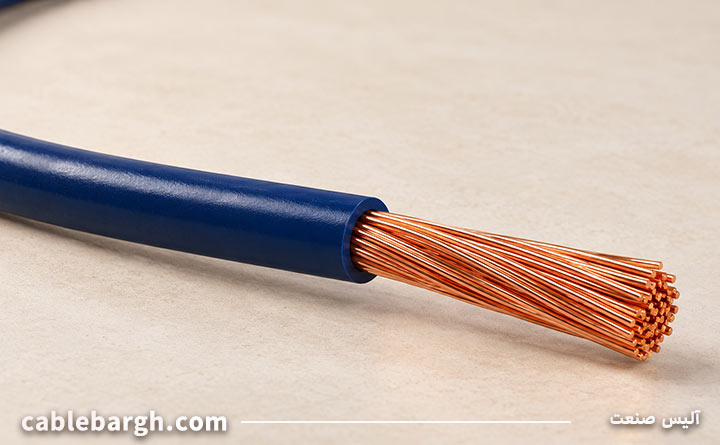

کابل افشان چیست؟
هادی کابل افشان از چندین سیم نازک تشکیل می‌شود که کنار هم قرار گرفته‌اند. این سیم‌ها در کنار هم یک هادی با سطح مقطع مشخص می‌سازند. تعداد و ضخامت سیم‌ها در کابل‌های مختلف فرق می‌کند؛ به همین دلیل، همه کابل‌هایی که در بازار «افشان» نامیده می‌شوند، الزاماً انعطاف‌پذیری یکسانی ندارند.
در استاندارد IEC 60228، کلاس‌های ۵ و ۶ برای هادی‌های مسی انعطاف‌پذیر تعریف شده‌اند. کلاس ۶ از سیم‌های نازک‌تری نسبت به کلاس ۵ ساخته می‌شود و انعطاف‌پذیرتر است. این کلاس‌ها برای کابل‌های انعطاف‌پذیر در نظر گرفته شده‌اند، اما می‌توانند در نصب ثابت هم به کار بروند. پس هنگام خرید، اگر انعطاف‌پذیری برایتان مهم است، فقط به اسم «افشان» اکتفا نکنید و کلاس و مشخصات فنی کابل را هم بررسی کنید.
کابل افشان چه ویژگی‌هایی دارد؟
کابل افشان معمولاً راحت‌تر خم می‌شود و عبور دادن آن از مسیرهای پیچ‌دار یا جاهایی که فضای کار محدود است، آسان‌تر است. همچنین برای اتصال به تجهیزاتی که حرکت دارند، یا سیم‌هایی که ممکن است جابه‌جا شوند، می‌تواند انتخاب مناسب‌تری باشد؛ البته به شرط آنکه نوع کابل و مشخصاتش با همان کاربرد سازگار باشد.
انعطاف‌پذیری هم حدی دارد. هیچ کابلی برای هر نوع حرکت، کشش یا خم‌کردن مداوم مناسب نیست. اگر کابل قرار است پیوسته حرکت کند، باید کابلی انتخاب شود که سازنده آن را برای چنین شرایطی طراحی کرده باشد. افشان بودن به‌تنهایی تضمین نمی‌کند که کابل برای حرکت دائمی یا محیط صنعتی سنگین مناسب باشد.

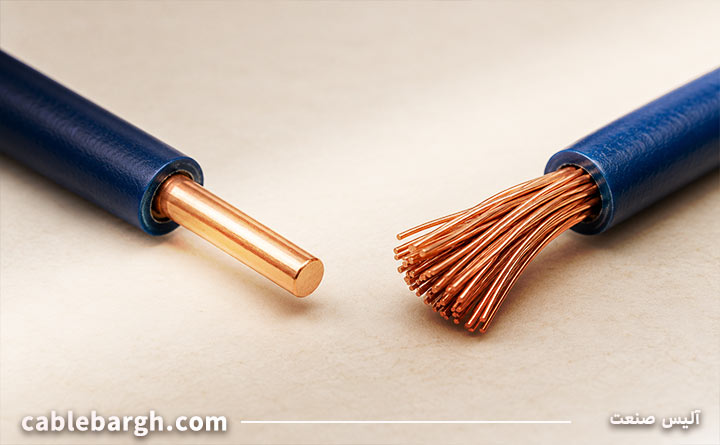

جدول تفاوت کابل مفتولی و افشان
| ویژگی | کابل مفتولی | کابل افشان |
| ساختار هادی | یک مفتول پیوسته در هر مغزی | چندین سیم نازک کنار هم |
| انعطاف‌پذیری معمول | کمتر | بیشتر؛ بسته به کلاس و ظرافت سیم‌ها |
| کاربرد رایج | برخی مسیرهای ثابت | مسیرهای نیازمند خم‌شدن یا جابه‌جایی |
| نصب در مسیرهای پیچ‌دار | ممکن است دشوارتر باشد | معمولاً آسان‌تر است |
| حساسیت به خم‌شدن مکرر | خم‌کردن مکرر می‌تواند آسیب‌زا باشد | معمولاً برای خم‌شدن مناسب‌تر است، اما نوع کابل مهم است |
| نکته مهم هنگام اتصال | سازگاری با ترمینال و سطح مقطع بررسی شود | سازگاری کابل، سرسیم و ترمینال بررسی شود |
این جدول یک مقایسه کلی است. ساختار کابل، کلاس هادی، جنس فلز، سطح مقطع، عایق، روکش و شرایط نصب همگی در عملکرد نهایی نقش دارند. همچنین اصطلاح «مفتولی» را نباید با همهٔ هادی‌های مناسب نصب ثابت یکی دانست؛ هادی‌های تابیدهٔ کلاس 2 هم برای کابل‌های نصب ثابت به کار می‌روند.
تفاوت اصلی: انعطاف‌پذیری و شکل نصب
مهم‌ترین تفاوت کابل مفتولی و افشان که بیشتر افراد هنگام کار متوجه می‌شوند، میزان انعطاف‌پذیری است. کابل مفتولی شکل خودش را بهتر حفظ می‌کند، اما در خم‌های تند و تکراری محدودیت دارد. کابل افشان معمولاً راحت‌تر در مسیر قرار میگیرد و برای اتصال به وسایلی که جابه‌جا می‌شوند، دست و پاگیر نیست.
برای مثال، اگر کابل را در مسیری ثابت نصب می‌کنید و بعد از آن قرار نیست تکان بخورد، ممکن است کابل مفتولی پاسخ‌گوی نیازتان باشد. اما اگر کابل باید از مسیری پرپیچ‌وخم عبور کند یا به وسیله‌ای متصل شود که حرکت دارد، کابل افشان انتخاب بهتری است زیرا می‌تواند نصب آسان‌تری فراهم کند. البته این مثال‌ها جای بررسی نقشه و مقررات سیم‌کشی را نمی‌گیرند.
آیا کابل مفتولی نسبت به افشان رسانایی بیشتری دارد؟
گاهی گفته می‌شود کابل مفتولی همیشه برق را بهتر عبور می‌دهد یا کابل افشان حتماً مقاومت بیشتری دارد. چنین حکم کلی دقیق نیست. مقاومت هادی به جنس فلز، سطح مقطع، طول، دما و کلاس هادی بستگی دارد. برای هادی مسی با سطح مقطع اسمی یکسان، مقدار مجاز مقاومت در کلاس ۵ معمولاً از کلاس 1یا 2 بیشتر است؛ بنابراین کلاس هادی هم در مقایسه اهمیت دارد.
بااین‌حال، برای انتخاب انواع کابل برق نباید فقط از روی مفتولی یا افشان بودن درباره جریان مجاز آن تصمیم گرفت. سطح مقطع مناسب باید با توجه به جریان مصرفی، طول مسیر، روش نصب، دمای محیط و ضوابط فنی انتخاب شود. برای این محاسبه، از برق‌کار یا متخصص واجد صلاحیت کمک بگیرید.
کدام کابل برای سیم‌کشی ساختمان مناسب‌تر است؟
پاسخ واحدی برای همهٔ ساختمان‌ها وجود ندارد. نوع سیم‌کشی، روش نصب، مقررات محلی و تجهیزات مورد استفاده تعیین می‌کنند کدام کابل مناسب است. در بسیاری از مسیرهای ثابت، کابل مفتولی به‌دلیل ساختار سفت تر کاربرد دارد. در مسیرهایی که عبور دادن کابل دشوار است یا به انعطاف‌پذیری بیشتری نیاز دارند، کابل افشان ممکن است کار را ساده‌تر کند. بااین‌حال، نوع هادی باید با روش نصب و مشخصات تجهیزات سازگار باشد.
یک نکتهٔ مهم این است که «افشان» را با «قابل استفاده در هر شرایطی» اشتباه نگیریم. کابل افشان هم باید متناسب با روش نصب و نوع ترمینال انتخاب شود. همچنین نباید کابل را فقط به‌دلیل نرم‌تر بودن، بدون بررسی مشخصات فنی جایگزین کابل دیگری کرد.
کابل مفتولی بهتر است یا افشان؟
هیچ‌کدام به‌طور کلی بهتر نیستند؛ هرکدام برای شرایط متفاوتی مناسب اند. اگر کابل پس از نصب در جای خود ثابت می ماند و مسیر آن مشخص است، مفتولی می تواند گزینه مناسبی باشد. اگر کابل باید آسان‌تر خم شود یا نصب آن در مسیر دشوار است، کابل افشان را بررسی کنید.
برای انتخاب درست بین کابل مفتولی و افشان، این پرسش‌ها را از خودتان بپرسید:
- کابل در چه محیطی نصب می‌شود؟
- آیا پس از نصب ثابت می‌ماند یا حرکت می‌کند؟
- مسیر کابل مستقیم است یا خم‌ها و پیچ‌های زیادی دارد؟
- سطح مقطع و جنس هادی با نیاز مدار سازگار است؟
- ترمینال یا دستگاه مقصد برای چه نوع هادی طراحی شده است؟
- کابل چه استاندارد و مشخصاتی دارد؟
اگر پاسخ بعضی از این پرسش‌ها را نمی‌دانید، بهتر است پیش از خرید از متخصص راهنمایی بگیرید. انتخاب اشتباه کابل می‌تواند باعث نصب نامناسب یا عملکرد ناایمن شود.
نکات مهم هنگام خرید کابل مفتولی یا افشان
اول، مشخصات درج‌شده روی کابل و اطلاعات سازنده را بخوانید؛ نام نوع کابل به‌تنهایی کافی نیست. سطح مقطع، جنس هادی، نوع عایق و روکش، ولتاژ نامی و استاندارد محصول را متناسب با نیاز بررسی کنید.
دوم، کابل را از فروشنده معتبر بخرید و درباره کاربردی که برای آن در نظر گرفته‌اید توضیح دهید. کابل برق با سیمی که فقط ظاهر مشابهی دارد یکی نیست؛ استفاده از محصول نامناسب ممکن است خطرساز باشد.
سوم، نوع ترمینال یا محل اتصال را در نظر بگیرید. برخی ترمینال‌ها برای نوع مشخصی از هادی یا روش اتصال طراحی می‌شوند. نصب هادی افشان در ترمینالی که برای آن مناسب نیست، یا اتصال نادرست سیم‌های نازک، ممکن است کیفیت اتصال را کاهش دهد. روش آماده‌سازی و اتصال باید مطابق دستور سازنده ترمینال و تجهیزات انجام شود.
چهارم، اندازهٔ کابل را با حدس انتخاب نکنید. طول مسیر، جریان، شرایط محیطی و شیوه نصب در انتخاب سطح مقطع نقش دارند. برای سیم‌کشی ساختمان یا مدارهای پرمصرف، بررسی و اجرای کار را به برق‌کار بسپارید.
پرسش‌های پرتکرار درباره کابل مفتولی و افشان
آیا کابل افشان برای هر دستگاهی مناسب است؟
خیر. کابل افشان به‌دلیل انعطاف‌پذیری بیشتر در بعضی کاربردها مناسب‌تر است، اما باید ولتاژ، جریان، نوع عایق، شرایط محیطی و سازگاری ترمینال هم بررسی شود.
آیا کابل مفتولی را می‌توان خم کرد؟
خم‌کردن محدود کابل هنگام نصب ممکن است بخشی از کار باشد، اما خم‌کردن شدید یا تکراری می‌تواند به هادی و عایق آسیب بزند. حد مجاز خم باید طبق مشخصات سازنده و روش نصب رعایت شود.
آیا هر کابل افشانی از کابل مفتولی نرم تر است؟
نه لزوماً. ظرافت سیم‌های تشکیل‌دهندهٔ هادی در میزان انعطاف‌پذیری اثر دارد. در استاندارد IEC 60228، کلاس‌های ۵ و ۶ هادی‌های انعطاف‌پذیرند و کلاس ۶ از سیم‌های ظریف‌تری ساخته می‌شود. برای همین بهتر است کلاس و مشخصات فنی کابل بررسی شود.
کابل مفتولی ارزان‌تر است یا افشان؟
قیمت به عواملی مانند جنس هادی، سطح مقطع، کیفیت ساخت، عایق و برند بستگی دارد. نمی‌توان فقط از روی مفتولی یا افشان بودن، قیمت را به‌طور قطعی پیش‌بینی کرد. قیمت را همراه با مشخصات فنی مقایسه کنید.
جمع‌بندی
تفاوت کابل مفتولی و افشان از ساختار هادی آن‌ها شروع می‌شود: کابل مفتولی یک هادی پیوسته دارد و کابل افشان از چندین سیم نازک ساخته می‌شود. مفتولی معمولاً سفت‌تر است و برای برخی مسیرهای ثابت کاربرد دارد؛ افشان اغلب انعطاف‌پذیرتر است و عبور دادن آن از مسیرهای پیچیده را آسان‌تر می‌کند. بااین‌حال، میزان انعطاف‌پذیری کابل‌های افشان هم یکسان نیست و به کلاس هادی بستگی دارد.
برای انتخاب کابل، فقط به نام مفتولی یا افشان توجه نکنید. سطح مقطع، جنس هادی، استاندارد، شرایط نصب و سازگاری با تجهیزات را هم بسنجید. اگر کابل برای سیم‌کشی ساختمان یا یک مدار پرمصرف است، انتخاب و نصب را به متخصص بسپارید. برای انتخاب بهتر می توانید از مشاوران آلیس صنعت راهنمایی بگیرید.
