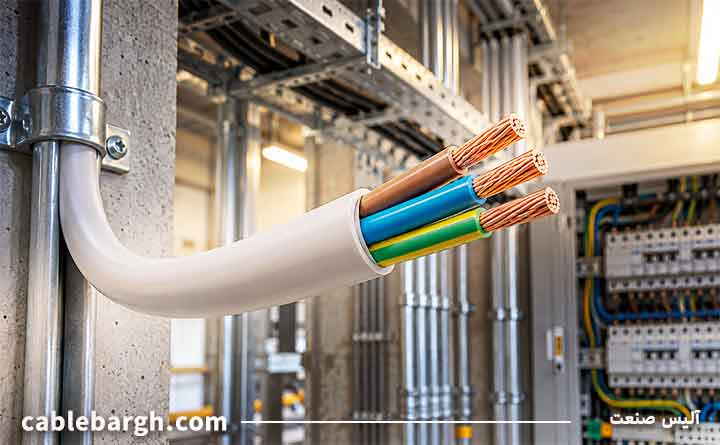

کابل برق خشک

اگر قصد خرید کابل برق برای ساختمان، کارگاه یا یک پروژه صنعتی را داشته باشید، احتمالاً با اصطلاح کابل برق خشک روبه‌رو شده‌اید. کابل خشک به کابل‌هایی گفته می‌شود که هادی آن‌ها انعطاف‌پذیری کمتری دارد و معمولاً برای برق‌رسانی در مسیرهای ثابت استفاده می‌شوند؛ یعنی محل‌هایی که کابل پس از نصب، نیازی به جابه‌جایی یا خم شدن مداوم ندارد.

در بازار برق ایران، اصطلاح کابل خشک بیشتر برای کابل‌هایی با هادی مفتولی یا نیمه‌افشان به کار می‌رود. البته «خشک» یک کلاس رسمی هادی در استانداردهای بین‌المللی نیست.
طبق استاندارد IEC 60228، هادی‌های کلاس ۱ و ۲ برای کاربردهای نصب ثابت و هادی‌های انعطاف‌پذیر کلاس ۵ و ۶ برای کاربردهایی که به انعطاف بیشتری نیاز دارند، تعریف شده‌اند.
 برای مثال، اگر قرار باشد یک کابل از تابلو برق اصلی ساختمان تا تابلو توزیع طبقات کشیده شود و پس از نصب جابه‌جا نشود، ممکن است کابل خشک انتخاب مناسبی باشد؛ البته به شرطی که مشخصات آن با شرایط پروژه مطابقت داشته باشد.

تفاوت کابل خشک، مفتولی و نیمه‌افشان چیست؟


این سه اصطلاح در بازار گاهی به‌جای یکدیگر استفاده می‌شوند، اما دقیقاً یک معنی ندارند.


بنابراین، کابل با هادی نیمه‌افشان نیز می‌تواند در بازار به‌عنوان کابل خشک شناخته شود. نکته مهم این است که برای تشخیص ساختار دقیق کابل باید مشخصات فنی آن را بررسی کنید.

ساختار و مشخصات فنی کابل برق خشک

برای انتخاب کابل مناسب، فقط دانستن اینکه کابل خشک است یا افشان کافی نیست. جنس هادی، نوع عایق، تعداد رشته و ولتاژ نامی نیز اهمیت دارند.

هادی کابل خشک چه ساختاری دارد؟

هادی بخش رسانای کابل است که جریان الکتریکی از آن عبور می‌کند. در کابل‌های خشک معمولاً از هادی مسی یا آلومینیومی استفاده می‌شود.
هادی این کابل‌ها می‌تواند دو ساختار اصلی داشته باشد:

• مفتولی (کلاس ۱): از یک مفتول یکپارچه تشکیل شده و انعطاف‌پذیری کمی دارد.
•  نیمه‌افشان (کلاس ۲): از چند مفتول تشکیل شده و معمولاً نسبت به هادی مفتولی انعطاف بیشتری دارد.

کابل‌های آلومینیومی معمولاً از نظر وزن و هزینه اولیه با نمونه‌های مسی تفاوت دارند، اما انتخاب میان مس و آلومینیوم باید با توجه به جریان موردنیاز، سطح مقطع، نوع اتصالات و شرایط نصب انجام شود.

عایق و روکش کابل خشک از چه موادی ساخته می‌شوند؟

در کابل‌های برق خشک، عایق وظیفه جلوگیری از تماس ناخواسته هادی‌ها با یکدیگر یا اجسام رسانا را بر عهده دارد. عایق و روکش کابل خشک معمولا از مواد زیر ساخته می شود:

• PVC: ماده‌ای رایج برای عایق یا روکش بسیاری از کابل‌های فشار ضعیف.
• XLPE: نوعی پلی‌اتیلن شبکه‌ای است که در کابل‌های دارای طراحی مناسب، می‌تواند دمای کاری بالاتری نسبت به PVC معمولی تحمل کند.

روکش بیرونی نیز در کابل‌های دارای روکش، از اجزای داخلی در برابر شرایط محیطی و آسیب‌های متناسب با طراحی کابل محافظت می‌کند.
نکته مهم این است که تمام کابل‌های خشک دارای روکش یا مقاومت محیطی یکسان نیستند. برای مثال، کابلی که مخصوص نصب داخل لوله برق است، لزوماً برای دفن مستقیم در خاک مناسب نخواهد بود.

انواع کابل برق خشک

کابل‌های خشک را می‌توان از نظر ساختار هادی، تعداد رشته و جنس رسانا دسته‌بندی کرد. شناخت این تفاوت‌ها به شما کمک می‌کند محصول مناسب‌تری برای پروژه خود انتخاب کنید.

کابل خشک با هادی مفتولی کلاس ۱

هادی این کابل از یک مفتول یکپارچه تشکیل شده است. انعطاف‌پذیری محدود آن باعث می‌شود بیشتر برای نصب‌های ثابت مناسب باشد. این نوع هادی در برخی سیم‌های ساختمانی و کابل‌های قدرت با مشخصات مناسب استفاده می‌شود.

کابل با هادی نیمه‌افشان کلاس ۲

هادی نیمه‌افشان از چند مفتول تشکیل شده که در کنار یکدیگر قرار گرفته‌اند یا تابیده شده‌اند.
این ساختار معمولاً نسبت به هادی مفتولی انعطاف بیشتری دارد، اما همچنان برای خمش مکرر و حرکت دائمی طراحی نشده است. کابل‌های قدرت با سطح مقطع بالاتر، در بسیاری از موارد از هادی کلاس ۲ استفاده می‌ کنند.

کابل خشک تک‌رشته و چندرشته

کابل‌های خشک از نظر تعداد رشته نیز متفاوت‌اند:

• تک‌رشته: دارای یک هادی عایق‌دار است.
• دو رشته: برای مدارهایی که به دو هادی نیاز دارند.
• سه‌رشته: برای کاربردهای متناسب با آرایش فاز، نول یا ارت.
• چهار و پنج‌رشته: در برخی مدارهای سه‌فاز و تأسیسات صنعتی استفاده می‌شوند.

برای مثال، کابل پنج‌رشته می‌تواند در مداری شامل سه فاز، نول و ارت کاربرد داشته باشد؛ اما انتخاب تعداد رشته باید با نقشه برق پروژه هماهنگ باشد.

کابل خشک مسی و آلومینیومی

کابل خشک مسی به دلیل رسانایی الکتریکی بالای مس و ویژگی‌های اتصال آن کاربرد گسترده‌ای دارد. در مقابل، کابل آلومینیومی می‌تواند در بعضی پروژه‌های توزیع برق و مسیرهای طولانی‌تر از نظر اقتصادی مناسب باشد.


برای عبور جریان مشابه در شرایط یکسان، معمولاً سطح مقطع آلومینیوم باید بیشتر از مس انتخاب شود. بنابراین، هنگام مقایسه قیمت این دو کابل، نباید صرفاً قیمت هر متر را در نظر گرفت.

سایزهای رایج کابل برق خشک

کابل‌های خشک در سطح مقطع‌های مختلفی تولید می‌شوند. برای نمونه، در بعضی محصولات می‌توان سطح مقطع‌های ۱.۵، ۲.۵، ۴، ۶، ۱۰، ۱۶، ۲۵، ۳۵ و ۵۰ میلی‌متر مربع و بالاتر را مشاهده کرد. البته تمام این سایزها در هر ساختار و تعداد رشته‌ای عرضه نمی‌شوند.
برای درک بهتر، کابل ۴×10 دارای چهار رشته هادی است که سطح مقطع نامی هرکدام ۱۰ میلی‌متر مربع است.
توجه داشته باشید که سایز کابل به‌تنهایی کاربرد آن را مشخص نمی‌کند. برای تعیین سطح مقطع مناسب باید جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب و شرایط محیطی بررسی شود.

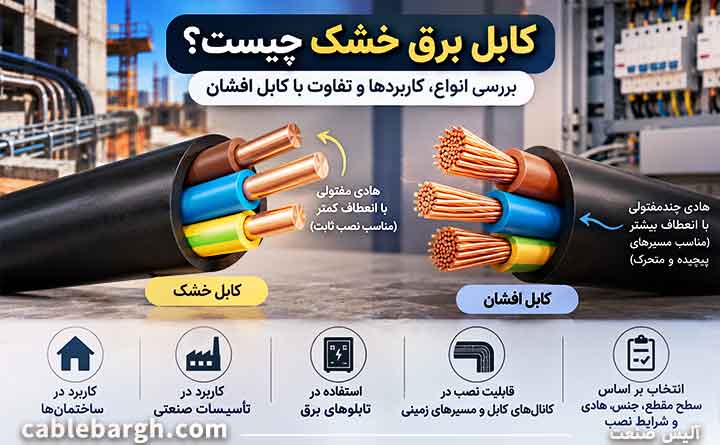

کاربرد کابل برق خشک چیست؟

کابل برق خشک بیشتر در محل‌هایی کاربرد دارد که کابل پس از نصب، حرکت یا خمش مداوم ندارد. مهم‌ترین کاربردهای آن عبارت‌اند از:

۱. برق‌رسانی ساختمان‌ها

در بعضی مسیرهای ثابت ساختمان مانند ارتباط تابلو برق اصلی با تابلوهای توزیع، از کابل‌های قدرت با هادی مفتولی یا نیمه‌افشان استفاده می‌شود.
برای مثال، در ساختمانی که تابلو برق اصلی در طبقه همکف قرار دارد، ممکن است برای انتقال برق به تابلو توزیع طبقات از کابل خشک با مشخصات مناسب استفاده شود.

۲. تأسیسات صنعتی

در کارخانه‌ها و کارگاه‌ها، برای اتصال ثابت بخش‌هایی از سیستم توزیع برق، کابل خشک با مشخصات مناسب می‌تواند گزینه قابل‌استفاده‌ای باشد.
برای نمونه، در برق‌رسانی ثابت از تابلوی توزیع کارخانه به یک تابلوی فرعی، استفاده از کابل قدرت با هادی کلاس ۲ می‌تواند مناسب باشد.

۳. تابلوهای برق

برخی سیم‌ها و کابل‌های با هادی کلاس ۱ یا ۲ در سیم‌کشی ثابت تابلوهای برق کاربرد دارند؛ البته باید فضای نصب، شعاع خمش و نوع ترمینال در نظر گرفته شود. برای مثال، در اتصالات ثابت و بدون حرکت داخل برخی تابلوها می‌توان از هادی مناسب کلاس ۱ یا ۲ استفاده کرد. بااین‌حال، در مسیرهای داخلی شلوغ که به انعطاف بیشتری نیاز دارند، ممکن است هادی افشان انتخاب مناسب‌تری باشد.

۴. مسیرهای زمینی و کانال‌های کابل

بعضی کابل‌های قدرت خشک برای نصب در کانال، سینی کابل یا زیر زمین طراحی شده‌اند. در این کاربردها باید مقاومت مکانیکی، رطوبت، دمای محیط و الزامات حفاظت کابل بررسی شود. برای مثال، کابل نصب‌شده در کانال مرطوب ممکن است به ویژگی‌هایی نیاز داشته باشد که در یک کابل معمولی مخصوص محیط داخلی وجود ندارد. در واقع، ثابت بودن مسیر شرط مهمی است، اما به‌تنهایی مناسب بودن کابل را تضمین نمی‌کند.

مزایا و معایب کابل خشک

کابل برق خشک مانند هر محصول دیگری، ویژگی‌های مثبت و محدودیت‌هایی دارد که باید پیش از خرید در نظر بگیرید.

مزایای کابل برق خشک


• مناسب برای نصب ثابت: هادی‌های کلاس ۱ و ۲ برای استفاده در مسیرهایی طراحی شده‌اند که کابل پس از نصب نیاز به جابه‌جایی مداوم ندارد.
• ساختار هادی متناسب با نصب ثابت: در شرایط نصب صحیح، این کابل‌ها می‌توانند انتخاب مناسبی برای بسیاری از مدارهای ساختمانی و صنعتی باشند.
•  تنوع در سطح مقطع: کابل‌های خشک در سایزهای مختلف برای نیازهای متفاوت تولید می‌شوند.
• امکان انتخاب هادی مسی یا آلومینیومی: این تنوع به خریدار اجازه می‌دهد متناسب با مشخصات فنی و بودجه پروژه تصمیم بگیرد.
• امکان ایجاد اتصالات مطمئن: با استفاده از ترمینال و روش سربندی سازگار می‌توان اتصالات مناسب و ایمن ایجاد کرد.


معایب کابل برق خشک

مهم‌ترین محدودیت این کابل‌ها انعطاف‌پذیری کمتر آن‌هاست. در مسیرهایی که خم‌های متعدد یا فضای محدودی وجود دارد، نصب کابل خشک ممکن است دشوارتر باشد. همچنین این کابل‌ها معمولاً برای تجهیزاتی که دائماً حرکت می‌کنند مناسب نیستند.

برای مثال، استفاده از کابل خشک معمولی در اتصال یک دستگاه متحرک صنعتی می‌تواند به هادی یا اتصالات فشار وارد کند. در چنین شرایطی باید کابل مخصوص کاربرد متحرک انتخاب شود.

تفاوت کابل خشک و افشان چیست؟

تفاوت اصلی این دو در ساختار هادی و میزان انعطاف‌پذیری آن‌هاست. کابل افشان معمولاً از تعداد بیشتری مفتول نازک تشکیل شده و نسبت به کابل خشک راحت‌تر خم می‌شود. جدول زیر مهم‌ترین تفاوت‌ها را نشان می‌ دهد:

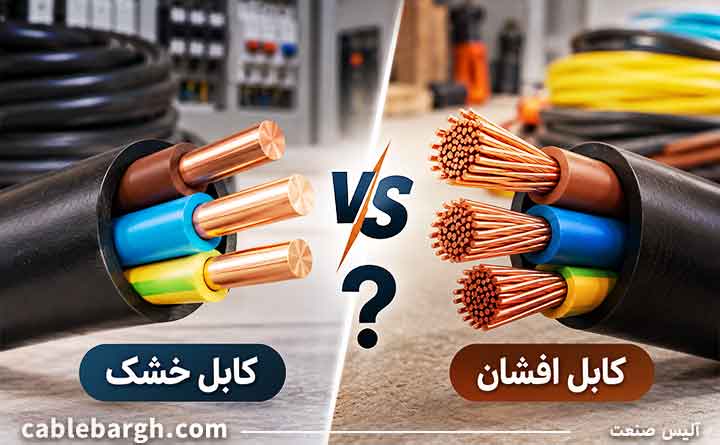

کابل خشک بهتر است یا افشان؟

هیچ‌کدام در تمام شرایط بر دیگری برتری ندارند. اگر قرار است کابل در یک مسیر ثابت نصب شود، کابل خشک با مشخصات مناسب می‌تواند انتخاب اقتصادی و فنی قابل‌قبولی باشد اما اگر مسیر کابل‌کشی دارای خم‌های متعدد است یا هنگام نصب به انعطاف بیشتری نیاز دارید، کابل افشان ممکن است کار را آسان‌تر کند.
برای مثال، در یک مسیر ثابت و نسبتاً مستقیم بین دو تابلو برق، کابل خشک می‌تواند گزینه مناسبی باشد اما در فضای محدودی که عبور کابل از چندین خم ضروری است، انعطاف کابل افشان ممکن است نصب را ساده‌تر کند.
توجه داشته باشید که افشان بودن به‌تنهایی به معنی مناسب بودن کابل برای حرکت دائمی نیست. برای کاربردهایی مانند زنجیر کابل، ربات یا تجهیزات متحرک باید از کابل مخصوص همان شرایط استفاده شود.

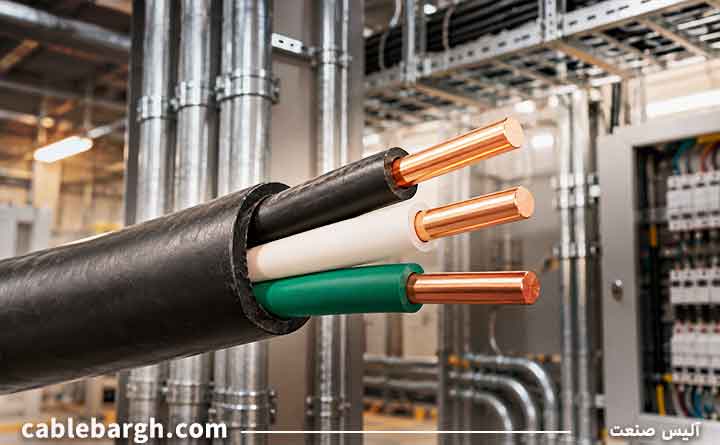

چگونه کابل برق خشک مناسب انتخاب کنیم؟

انتخاب کابل خشک باید بر اساس مشخصات مدار و شرایط محیطی انجام شود، نه صرفاً قیمت یا نام کابل.

۱. سطح مقطع کابل را بررسی کنید

سطح مقطع هادی یکی از عوامل مهم در تعیین مقاومت الکتریکی و ظرفیت عبور جریان کابل است.
برای انتخاب سایز مناسب باید جریان مصرف‌کننده، طول مسیر، افت ولتاژ مجاز، دمای محیط، روش نصب و عوامل کاهش ظرفیت جریان بررسی شوند.
برای مثال، نمی‌توان بدون دانستن طول مسیر و شرایط نصب، یک سایز مشخص را برای تمام مدارهای 32 آمپر پیشنهاد کرد.

تعداد رشته را متناسب با مدار انتخاب کنید

تعداد رشته به نوع سیستم برق‌رسانی بستگی دارد. ممکن است یک مدار تک‌فاز به هادی فاز، نول و ارت نیاز داشته باشد و یک مدار سه‌فاز نیز با توجه به طراحی، تعداد رشته متفاوتی بخواهد.

۳. به محل نصب توجه کنید

اگر کابل در فضای باز، محیط مرطوب یا زیر زمین نصب می‌ شود، باید مطمئن شوید عایق، روکش و ساختار آن برای همان شرایط طراحی شده است. برای دفن مستقیم در خاک، نمی‌توان هر کابل خشک معمولی را انتخاب کرد. بعضی کابل‌ها به حفاظت مکانیکی اضافی نیاز دارند.

۴. استاندارد و اطلاعات فنی محصول را بررسی کنید

هنگام خرید، به کلاس هادی، ولتاژ نامی، جنس رسانا، نوع عایق، استاندارد ساخت و اطلاعات تولیدکننده توجه داشته باشید.
استاندارد IEC 60228 یکی از مراجع اصلی برای مشخصات و مقاومت الکتریکی هادی‌های کابل است. همچنین IEC 60502-1 الزامات ساخت و آزمون برخی کابل‌های قدرت با عایق اکسترودشده را مشخص می‌کند.  با این‌حال، تطابق با یک استاندارد به‌تنهایی به معنی مناسب بودن کابل برای هر نوع نصب نیست.

۵. شرایط نصب و شعاع خمش کابل را بررسی کنید

کابل خشک نباید بیش از محدودیت تعیین‌شده توسط تولیدکننده خم شود؛ زیرا خمش نامناسب می‌تواند به ساختار کابل آسیب بزند. منظور از شعاع خمش، اندازه خم مجازی است که کابل می‌تواند بدون آسیب دیدن تحمل کند. مقدار دقیق این محدودیت به نوع کابل، قطر خارجی و ساختار آن بستگی دارد و باید از برگه فنی محصول بررسی شود.

 یک مثال کاربردی برای انتخاب کابل خشک

فرض کنید قرار است برق یک تابلوی توزیع در کارگاه را از تابلوی اصلی تأمین کنید. پیش از خرید کابل خشک باید چند موضوع مشخص شود: کارگاه از برق تک‌فاز یا سه‌فاز استفاده می‌کند؟ جریان موردنیاز چقدر است؟ فاصله دو تابلو چند متر است؟ کابل داخل لوله، سینی کابل یا زیر زمین نصب می‌شود؟ آیا مسیر خم‌های زیادی دارد؟

اگر مسیر ثابت باشد، استفاده از کابل خشک می‌تواند یکی از گزینه‌های قابل بررسی باشد اما سطح مقطع، جنس هادی، تعداد رشته و نوع عایق باید بر اساس محاسبات و طراحی مدار تعیین شوند.


قیمت کابل برق خشک به چه عواملی بستگی دارد؟

قیمت کابل برق خشک عدد ثابتی نیست و با توجه به مشخصات فنی و شرایط بازار تغییر می‌ کند.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• جنس هادی: کابل مسی و آلومینیومی معمولاً قیمت متفاوتی دارند.
• سطح مقطع: با افزایش سطح مقطع، مقدار فلز مصرف‌شده و معمولاً قیمت کابل افزایش پیدا می‌کند.
• تعداد رشته: تعداد هادی‌ها در میزان مواد اولیه مصرفی اثرگذار است.
• نوع عایق و روکش: ساختار و مواد به‌کاررفته در کابل بر هزینه تولید اثر دارند.
•  برند و استاندارد: کیفیت تولید، کنترل کیفیت و اعتبار تولیدکننده از عوامل مؤثر بر قیمت هستند.
• قیمت روز مس و آلومینیوم: تغییر قیمت این فلزات می‌تواند باعث نوسان قیمت کابل شود.
  نکات مهم هنگام خرید کابل برق خشک

خرید کابل خشک

هنگام خرید کابل خشک، پایین‌ترین قیمت لزوماً به معنی بهترین انتخاب نیست. یک کابل نامناسب ممکن است در آینده هزینه تعمیر یا تعویض بیشتری به پروژه تحمیل کند. پیش از خرید به این موارد توجه کنید:

•  نام برند و مشخصات چاپ‌شده روی کابل را بررسی کنید
•  سطح مقطع و تعداد رشته را با نیاز پروژه تطبیق دهید.
• کلاس هادی و جنس رسانا را از روی مشخصات فنی محصول بررسی کنید.
• از استاندارد بودن محصول و اصالت آن مطمئن شوید.
• در پروژه‌های حساس، مدارک فنی و نتایج آزمون‌های معتبر را درخواست کنید.
•  کابل را از فروشنده‌ای تهیه کنید که مشخصات محصول، فاکتور و اطلاعات لازم برای انتخاب را ارائه می‌دهد.

سؤالات متداول درباره کابل برق خشک

آیا کابل خشک همان کابل مفتولی است؟
در بازار گاهی این دو اصطلاح به‌جای یکدیگر استفاده می‌شوند؛ اما از نظر فنی همیشه یکسان نیستند. کابل خشک ممکن است دارای هادی مفتولی کلاس 1 یا نیمه‌افشان کلاس 2 باشد.

آیا کابل خشک برای سیم‌کشی ساختمان مناسب است؟
بله، در برخی بخش‌های تأسیسات ثابت ساختمان می‌توان از کابل یا سیم خشک مناسب استفاده کرد. بااین‌حال، نوع کابل باید با نقشه برق، شرایط نصب و مقررات اجرایی مطابقت داشته باشد.

آیا کابل خشک برای برق سه‌فاز استفاده می‌شود؟
بله. کابل‌های خشک چندرشته و تک‌رشته با مشخصات مناسب می‌توانند در مدارهای سه‌فاز استفاده شوند. تعداد رشته و سطح مقطع باید بر اساس طراحی مدار تعیین شود.

آیا کابل خشک را می‌توان زیر زمین نصب کرد؟
بعضی کابل‌های قدرت خشک برای نصب زیرزمینی مناسب‌اند، اما تمام کابل‌های خشک چنین قابلیتی ندارند. باید مشخصات تولیدکننده، مقاومت محیطی و نیاز به حفاظت مکانیکی بررسی شود.

آیا کابل خشک در برابر لرزش مقاوم است؟
مقاومت کابل در برابر لرزش به ساختار، روش نصب و میزان لرزش بستگی دارد. کابل خشک معمولی برای شرایطی که لرزش باعث خمش مکرر هادی می‌شود، لزوماً مناسب نیست.

آیا می‌توان کابل خشک را چند بار خم کرد؟
کابل خشک هنگام نصب می‌تواند در محدوده شعاع خمش مجاز خم شود، اما معمولاً برای خم و صاف شدن مکرر طراحی نشده است. تعداد دفعات و شدت خمش مجاز باید با مشخصات تولیدکننده سازگار باشد.

آیا قیمت کابل خشک از کابل افشان کمتر است؟
گاهی کابل خشک با مشخصات مشابه قیمت پایین‌تری دارد، اما این موضوع یک قانون همیشگی نیست. جنس هادی، ساختار کابل، برند، نوع عایق و شرایط بازار در قیمت نهایی تأثیر دارند.

جمع‌بندی
کابل برق خشک یکی از گزینه‌های متداول برای برق‌رسانی در مسیرهای ثابت ساختمانی و صنعتی است. این کابل‌ها به دلیل ساختار هادی و انعطاف‌پذیری کمتر، معمولاً برای کاربردهایی مناسب‌اند که پس از نصب، نیازی به حرکت یا خمش مکرر کابل وجود ندارد. برای خرید کابل برق خشک می‌توانید محصولات موجود در فروشگاه آلیس صنعت را بررسی کرده و با مقایسه مشخصات فنی، قیمت و شرایط کاربرد، محصول موردنیاز خود را انتخاب کنید.
