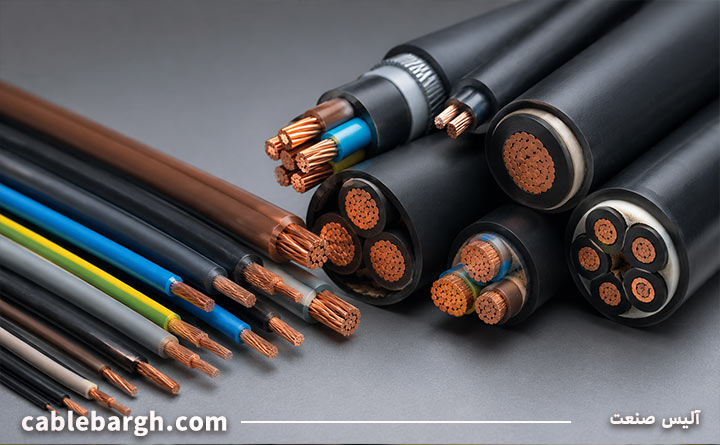

سایزبندی کابل برق و سیم برق

انتخاب سایز کابل برق یکی از مهم‌ترین مراحل طراحی و اجرای سیستم‌های الکتریکی است. سطح مقطع نامناسب کابل می‌تواند باعث افت ولتاژ، داغ شدن هادی، کاهش عمر تجهیزات، افزایش مصرف انرژی و حتی آتش‌ سوزی شود. از طرف دیگر، انتخاب کابل با سایز بسیار بزرگ‌تر از نیاز، هزینه خرید و اجرای پروژه را بدون دلیل افزایش می‌دهد.

سایز مناسب سیم و کابل فقط بر اساس آمپر انتخاب نمی‌شود. طول مسیر، جنس هادی، نوع عایق، تک‌فاز یا سه‌فاز بودن برق، روش نصب، دمای محیط و تعداد کابل‌های مجاور نیز بر ظرفیت جریان‌دهی کابل تأثیر دارند. بنابراین جدول‌های این مقاله باید برای تخمین اولیه استفاده شوند و انتخاب نهایی در پروژه‌های حساس بر اساس محاسبات مهندسی و استانداردهای برق انجام شود.

 سایز کابل در واقع همان سطح مقطع هادی است که با واحد میلی‌متر مربع مشخص می‌شود. برای انتخاب آن باید ابتدا جریان مصرفی محاسبه شود، سپس ظرفیت جریان کابل، افت ولتاژ و شرایط نصب بررسی شود.


سایز کابل برق چیست؟

منظور از سایز کابل برق، سطح مقطع هادی هر رشته کابل است که با واحد میلی‌متر مربع یا mm² بیان می‌شود. برای مثال، عدد ۶ در کابل 3×۶ نشان می‌دهد که کابل دارای سه رشته هادی است و سطح مقطع هر رشته آن ۶ میلی‌متر مربع است.

افزایش سطح مقطع هادی بر موارد زیر تأثیرگذار است:

• ظرفیت عبور جریان افزایش پیدا می‌کند.
• مقاومت الکتریکی کابل کاهش می‌یابد.
• میزان افت ولتاژ کمتر می‌شود.
• احتمال گرم شدن بیش از حد کابل کاهش می‌یابد.

رایج ترین سایز های سیم و کابل عبارت‌اند از: ۰.۵، ۰.7۵، 1، 1.۵، 2.۵، ۴، ۶، ۱۰، 16، 25، 35، 50، 70، 95، 120، 150، 185و 240 میلی‌متر مربع.

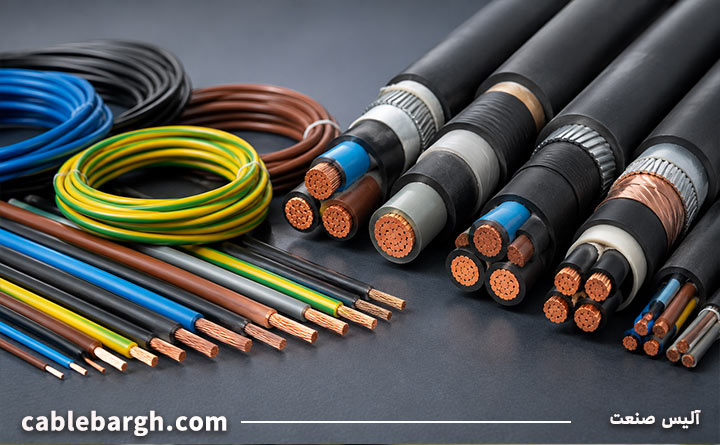

سایز بندی سیم برق

ملاک اصلی سایز بندی سیم برق، سطح مقطع هادی مسی یا آلومینیومی است. با افزایش سطح مقطع سیم، ظرفیت عبور جریان بیشتر می‌شود و افت ولتاژ کاهش پیدا می‌کند. سیم‌هایی که سطح مقطع بالاتری دارند؛ مقاومت الکتریکی کمتری دارند و افزایش دمای آن کمتر است. در مدارهای پر مصرف، معمولا از سیم هایی با سطح مقطع بالاتر استفاده می‌شود.


تفاوت سایز کابل، سطح مقطع و قطر کابل


سایز کابل و سطح مقطع معمولاً به یک مفهوم اشاره دارند، اما قطر کابل با آن‌ها متفاوت است. سطح مقطع کابل اندازه سطح هادی فلزی است و با میلی‌متر مربع بیان می‌شود. قطر کابل اندازه کلی کابل شامل هادی، عایق، فیلر و روکش خارجی است.

ممکن است دو کابل با سطح مقطع یکسان، به دلیل تفاوت در نوع عایق، تعداد رشته‌ها یا ضخامت روکش، قطر خارجی متفاوتی داشته باشند. بنابراین نمی‌توان تنها با اندازه‌گیری قطر بیرونی کابل، سطح مقطع واقعی آن را مشخص کرد.

جدول آمپراژ تقریبی سیم و کابل مسی


جدول زیر برای برآورد اولیه جریان کابل مسی با عایق رایج و در شرایط معمول ارائه شده است. ظرفیت واقعی می‌تواند با توجه به روش نصب و دمای محیط متفاوت باشد.

 این اعداد قطعی نیستند. برای مثال، کابل نصب‌شده در هوای آزاد معمولاً گرما را بهتر از کابل داخل لوله دفع می‌کند. در نتیجه ظرفیت جریان آن می‌تواند بیشتر باشد.

نحوه محاسبه سایز کابل برق

برای تعیین سطح مقطع کابل باید مراحل زیر را به ترتیب انجام داد:

1. محاسبه جریان مصرفی
2. انتخاب سطح مقطع بر اساس جریان مجاز
3. کنترل افت ولتاژ
4. بررسی جریان اتصال کوتاه
5. اعمال ضرایب دما و روش نصب
6. انتخاب فیوز متناسب با کابل

در پروژه‌های مسکونی ساده، معمولاً جریان مصرفی و افت ولتاژ مهم‌ترین معیارها هستند. در پروژه‌های صنعتی باید جریان راه‌اندازی موتور، ضریب توان، اتصال کوتاه و شرایط نصب نیز بررسی شوند.

فرمول محاسبه جریان برق تک‌فاز

برای محاسبه تقریبی جریان یک مصرف‌کننده تک‌فاز می‌توان از رابطه زیر استفاده کرد:

جریان = توان ÷ حاصل‌ضرب ولتاژ در ضریب توان

برای تجهیزات مقاومتی مانند بخاری برقی، ضریب توان معمولاً نزدیک به یک است. اما برای موتور، کولر، پمپ و کمپرسور باید ضریب توان و راندمان دستگاه نیز در نظر گرفته شود. فرض کنید یک وسیله برقی با توان 4400 وات و ولتاژ 220 ولت دارید.

جریان تقریبی برابر است با:

4400 ÷ 220 = 20 آمپر

در مسیر کوتاه ممکن است کابل مسی 2.5 یا ۴ میلی‌متر مربع مطرح شود، اما برای انتخاب نهایی باید طول مسیر، روش نصب و افت ولتاژ بررسی شود. اگر مسیر طولانی باشد؛ احتمالاً باید سطح مقطع بزرگ‌تر انتخاب شود.

فرمول محاسبه جریان برق سه‌فاز

برای محاسبه جریان سه‌فاز، توان مصرفی بر ولتاژ، ضریب توان، راندمان و عدد رادیکال سه تقسیم می‌شود.

در تجهیزات سه‌فاز، اطلاعات روی پلاک موتور یا دستگاه بهترین منبع برای تشخیص جریان نامی است. جریان راه‌اندازی نیز ممکن است چند برابر جریان کار عادی باشد و باید در انتخاب کابل و تجهیزات حفاظتی در نظر گرفته شود. فرض کنید جریان نامی موتور سه‌فاز 25 آمپر است و طول مسیر 20 متر است. در شرایط نصب معمول، کابل مسی ۴ یا ۶ میلی‌متر مربع ممکن است از نظر جریان مطرح باشد؛ اما اگر موتور جریان راه‌اندازی بالا داشته باشد یا کابل داخل لوله و محیط گرم نصب شود، استفاده از سطح مقطع بالاتر می‌تواند ضروری باشد.

جدول انتخاب تقریبی سایز کابل مسی بر اساس آمپر و مسافت

جدول زیر برای تخمین اولیه در شرایط معمول و افت ولتاژ محدود ارائه شده است. انتخاب نهایی باید بر اساس نوع بار و روش نصب کنترل شود.


 اعداد جدول بر حسب میلی‌متر مربع هستند. این جدول برای انتخاب قطعی کابل موتور، آسانسور، پمپ و بارهای حساس کافی نیست.

چرا مسافت بر سایز کابل تأثیر دارد؟

هرچه طول کابل بیشتر شود، مقاومت مسیر افزایش پیدا می‌کند و افت ولتاژ بیشتر می‌شود. ممکن است یک کابل از نظر تحمل جریان مناسب باشد، اما به دلیل طول زیاد مسیر، ولتاژ کافی به مصرف‌کننده نرسد.در مسیرهای طولانی، معمولاً باید سطح مقطع کابل یک یا چند سایز افزایش پیدا کند.

سایز کابل برق ورودی ساختمان

سایز کابل ورودی ساختمان به آمپراژ کنتور، تعداد واحدها، طول مسیر، تک‌فاز یا سه‌فاز بودن برق و بارهای پرمصرف وابسته است.

در ساختمان‌های چندواحدی نمی‌توان تنها با تعداد واحدها سایز کابل را تعیین کرد. هم‌زمانی مصرف، آسانسور، پمپ آب، سیستم سرمایش و ظرفیت انشعاب باید در محاسبه لحاظ شوند.

رایج‌ترین سایزهای سیم برق ساختمان

در سیم‌کشی ساختمان معمولاً سایزهای زیر استفاده می‌شوند:


این مقادیر عمومی هستند. برای مثال، سایز کابل کولر گازی باید بر اساس جریان درج‌شده روی پلاک دستگاه، طول مسیر و فیوز مدار انتخاب شود.

سایز کابل برق تک‌فاز

در مدار تک‌فاز حداقل دو هادی فاز و نول وجود دارد. در بیشتر مدارهای جدید، هادی ارت نیز در نظر گرفته می‌شود.

در برخی مدارها کابل دو رشته استفاده می‌شود، اما برای تجهیزات دارای بدنه فلزی و مدارهای نیازمند حفاظت، وجود سیم ارت ضروری است.

سایز کابل برق سه‌فاز

کابل سه‌فاز می‌تواند سه، چهار یا پنج رشته داشته باشد. تعداد رشته‌ها به وجود نول و ارت در مدار بستگی دارد.

در کابل سه‌فاز پنج‌رشته، سه رشته برای فازها، یک رشته برای نول و یک رشته برای ارت استفاده می‌شود. در برخی کابل‌ها سطح مقطع نول یا ارت با فازها متفاوت است؛ بنابراین باید مشخصات کابل به‌طور کامل بررسی شود.


جدول مقایسه تقریبی سایز  کابل مسی و آلومینیومی


 این مقایسه تقریبی است و باید بر اساس جدول سازنده و شرایط نصب کنترل شود.

سایز کابل برای کولر گازی

برای تعیین سایز کابل کولر گازی نمی‌توان فقط ظرفیت دستگاه مانند 12 هزار یا 24 هزار را در نظر گرفت. عوامل زیر نیز در انتخاب سایز کابل کولر گازی مهم هستند:

• جریان نامی دستگاه
• تک‌فاز یا سه‌فاز بودن
• طول کابل
• جریان راه‌اندازی کمپرسور
• دمای محیط
• روش نصب
• نوع فیوز

در بسیاری از کولرهای خانگی کابل ۴ یا ۶ میلی‌متر مربع استفاده می‌شود، اما عدد دقیق باید از روی جریان دستگاه و طول مسیر محاسبه شود.

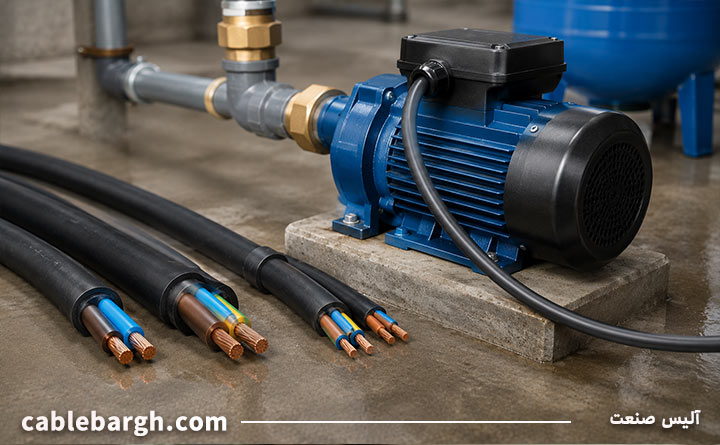

سایز کابل برای پمپ آب

پمپ آب هنگام روشن شدن جریان بیشتری نسبت به حالت عادی مصرف می‌کند. بنابراین علاوه بر جریان نامی باید جریان راه‌اندازی نیز بررسی شود.

برای پمپ‌های کوچک خانگی، کابل ۲.۵ یا ۴ میلی‌متر مربع ممکن است مناسب باشد. در پمپ‌های بزرگ‌تر یا مسیرهای طولانی، استفاده از کابل ۶ میلی‌متر مربع یا بالاتر ضروری می‌شود.


سایز کابل برای موتور الکتریکی

برای انتخاب سایز کابل موتور باید به موارد زیر توجه کرد:

• توان موتور
• جریان نامی
• جریان راه‌اندازی
• ولتاژ
• ضریب توان
• راندمان
• طول مسیر
• نحوه راه‌اندازی
• تعداد دفعات روشن و خاموش شدن

انتخاب کابل موتور فقط بر اساس کیلووات اشتباه است. بهتر است جریان درج‌شده روی پلاک موتور مبنای اولیه قرار گیرد.


سایز کابل‌های فشار متوسط و فشار قوی

کابل‌ های مورد استفاده در ولتاژهای ۶، 10، 20 و 33 کیلوولت معمولاً در گروه کابل‌های فشار متوسط قرار می‌گیرند. کابل‌های ولتاژ بالاتر در شبکه‌های فشار قوی استفاده می‌شوند.سطح مقطع این کابل‌ها از 35 تا 630 میلی‌متر مربع و بالاتر متغیر است.



سطح مقطع کابل با کلاس ولتاژی آن یکسان نیست. ممکن است دو کابل دارای سطح مقطع 240 میلی‌متر مربع باشند، اما یکی برای 20 کیلوولت و دیگری برای ولتاژ بالاتر طراحی شده باشد.

انتخاب کابل فشار متوسط و فشار قوی باید بر اساس جریان بار، اتصال کوتاه، نوع عایق، آرایش کابل، شرایط خاک، شعاع خمش و استاندارد پروژه انجام شود.

سایزبندی کابل از نظر تعداد رشته


تعداد رشته و سایز کابل دو مفهوم جدا هستند. برای مثال، کابل ۵×۶ یعنی پنج رشته وجود دارد و سطح مقطع هر رشته ۶ میلی‌متر مربع است.

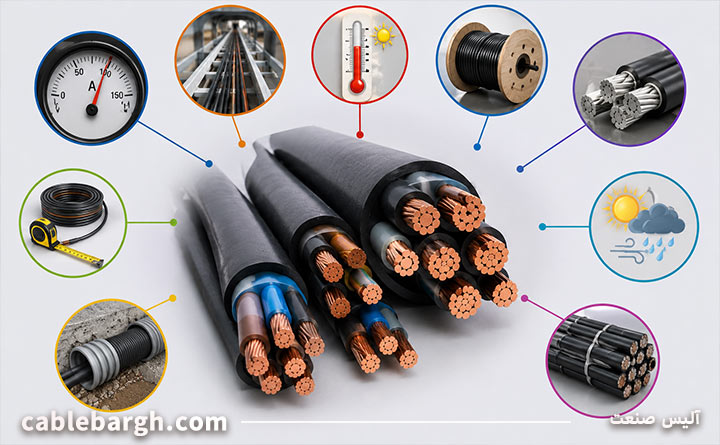

عوامل مؤثر در انتخاب سایز کابل برق

مهم‌ترین عوامل تعیین سطح مقطع عبارت‌اند از: جریان مصرفی، طول مسیر، جنس هادی، روش نصب، دمای محیط، نوع عایق، تعداد کابل‌های مجاور، نوع بار. با افزایش جریان باید کابل با سطح مقطع بیشتر انتخاب کنید. در مسیر طولانی باید افت ولتاژ کنترل و در صورت نیاز سایز کابل افزایش یابد.  نکته ای که باید به آن توجه کنید این است که کابل آلومینیومی برای جریان مشابه معمولاً به سطح مقطع بیشتری نسبت به کابل مسی نیاز دارد. ظرفیت جریان به محیط نصب نیز بستگی دارد. نصب داخل لوله، سینی، خاک یا فضای آزاد ظرفیت جریان متفاوتی ایجاد می‌کند. در محیط گرم، کابل توانایی کمتری برای دفع حرارت دارد و باید ضریب کاهش اعمال شود. نوع عایق نیز بر ظرفیت جریان تأثیر گذار است به گونه ای که عایق PVC و XLPE دمای کاری و ظرفیت جریان متفاوتی دارند.


رایج‌ترین اشتباهات در انتخاب سایز سیم و کابل

یکی از اشتباهات رایج، انتخاب کابل تنها بر اساس قیمت یا آمپر فیوز است. از دیگر اشتباهات انتخاب سایز سیم و کابل می‌توان به موارد زیر اشاره کرد:

1. بی‌توجهی به طول مسیر
2. استفاده از سطح مقطع کمتر از نیاز
3. در نظر نگرفتن افت ولتاژ
4. انتخاب کابل بدون توجه به روش نصب
5. جایگزینی مس با آلومینیوم بدون محاسبه
6. استفاده از فیوز بزرگ‌تر از ظرفیت کابل
7. بی‌توجهی به جریان راه‌اندازی موتور
8. اعتماد کامل به جدول‌های عمومی
9. خرید کابل با سطح مقطع غیرواقعی

سؤالات متداول درباره سایز کابل برق و سیم

کابل 2.۵ میلی‌متر چند آمپر تحمل می‌کند؟

در شرایط معمول، کابل مسی 2.۵ میلی‌متر مربع ممکن است حدود 18 تا 25 آمپر تحمل کند. روش نصب و دمای محیط می‌تواند این مقدار را تغییر دهد.

برای برق 32 آمپر چه کابلی مناسب است؟

در مسیر کوتاه، کابل مسی ۶ میلی‌متر مربع معمولاً یکی از گزینه‌های رایج است. در مسیر طولانی ممکن است کابل ۱۰ میلی‌متر مربع لازم باشد.

برای برق ورودی خانه چه سایز کابلی لازم است؟

برای انشعاب‌های 25 تا 32 آمپر، معمولاً کابل مسی ۴ تا ۶ میلی‌متر مربع بررسی می‌شود. طول مسیر و مقررات شرکت توزیع نیز باید در نظر گرفته شوند.

آیا کابل بزرگ‌تر از نیاز ضرر دارد؟

از نظر ایمنی معمولاً مشکل مستقیم ایجاد نمی‌کند، اما هزینه خرید، لوله‌گذاری، اتصالات و نصب را افزایش می‌دهد.

آیا قطر کابل نشان‌دهنده سایز آن است؟

خیر. قطر بیرونی شامل عایق و روکش است و نمی‌تواند سطح مقطع هادی را دقیق نشان دهد.

برای مسیر 100 متری چه کابلی مناسب است؟

بدون دانستن جریان نمی‌توان پاسخ قطعی داد. در مسیر ۱۰۰ متری افت ولتاژ عامل مهمی است و سطح مقطع باید بر اساس آمپر، ولتاژ و نوع هادی محاسبه شود.

کابل مسی بهتر است یا آلومینیومی؟

کابل مسی رسانایی و انعطاف‌پذیری بیشتری دارد؛ کابل آلومینیومی سبک‌تر و اقتصادی‌تر است. انتخاب به نوع پروژه و شرایط نصب بستگی دارد.

جمع‌بندی

انتخاب سایز کابل برق باید بر اساس جریان مصرفی، طول مسیر، افت ولتاژ، جنس هادی، نوع عایق، روش نصب و شرایط محیطی انجام شود. جدول آمپراژ تنها یک راهنمای اولیه است و نمی‌تواند جایگزین محاسبات فنی باشد بنابراین برای انتخاب سایز نهایی حتما محاسبات فنی را انجام دهید.

برای مدارهای ساختمان، سایزهای 1.۵ و 2.۵ میلی‌متر مربع بیشتر در روشنایی و پریز استفاده می‌شوند و سایزهای ۴، ۶ و 10 میلی‌متر مربع در تجهیزات پرمصرف و ورودی برق کاربرد دارند. در پروژه‌های صنعتی و مسیرهای طولانی، کنترل افت ولتاژ، جریان راه‌اندازی و اتصال کوتاه ضروری است.

در صورتی که میان چند سایز تردید دارید، بهتر است مشخصاتی مانند آمپراژ، طول مسیر، تک‌فاز یا سه‌فاز بودن، جنس هادی و روش نصب را در اختیار کارشناس برق قرار دهید تا سطح مقطع مناسب با دقت بیشتری انتخاب شود. برای دریافت راهنمایی بیشتر درباره انتخاب سایر کابل برق و سیم با کارشناسان آلیس صنعت تماس بگیرید.
