کابلهایی که در ساختمانهای معمولی میبینیم برای همه پروژهها مناسب نیستند. وقتی قرار است مقدار زیادی انرژی در یک کارخانه، پست برق، مجتمع بزرگ، شبکه توزیع یا پروژه صنعتی منتقل شود، معمولاً سطح ولتاژ بالاتر میرود و به کابلهایی با ساختار متفاوت نیاز داریم. یکی از مهمترین آنها کابل فشار متوسط یا کابل MV است.
به زبان ساده، کابل فشار متوسط برای انتقال برق در سطح ولتاژی بالاتر از کابل فشار ضعیف طراحی میشود. تفاوت آن فقط در ضخامت کابل نیست؛ ساختمان داخلی، عایق، لایههای نیمههادی، اسکرین فلزی، روکش، نحوه نصب و حتی اجرای سرکابل و مفصل آن نیز اهمیت زیادی دارد.
برای مثال، در یک شبکه توزیع 20 کیلوولت ممکن است کابل MV برق را از پست توزیع تا ترانسفورماتور منتقل کند. بنابراین انتخاب چنین کابلی تنها با گفتن «کابل 20 کیلوولت» تمام نمیشود و باید مشخصاتی مانند سطح مقطع، جنس هادی، نوع عایق، اسکرین، روش نصب و شرایط محیطی نیز بررسی شوند.
کابل فشار متوسط چیست؟
کابل فشار متوسط یا Medium Voltage Cable کابلی است که برای انتقال و توزیع انرژی الکتریکی در سطوح ولتاژی متوسط استفاده میشود.
مرز دقیق فشار ضعیف، متوسط و فشار قوی بسته به استاندارد، شبکه و کشور ممکن است کمی متفاوت باشد؛ بنابراین بهتر است هنگام خرید کابل، بهجای تکیه صرف بر اصطلاح «فشار متوسط»، ولتاژ نامی واقعی کابل بررسی شود.
یکی از استانداردهای اصلی این حوزه IEC 60502-2 است. این استاندارد کابلهای قدرت دارای عایق اکسترودشده با ولتاژ نامی از 6 کیلوولت تا 30 کیلوولت و بیشینه ولتاژ سیستم تا 36 کیلوولت را پوشش میدهد. در بازار ممکن است کابلهایی مانند موارد زیر در گروه کابلهای فشار متوسط قرار بگیرند:
- کابل 6 کیلوولت
- کابل 10 کیلوولت
- کابل 12 کیلوولت
- کابل 20 کیلوولت
- کابل 24 کیلوولت
- کابل 30 یا 33 کیلوولت
البته عدد ولتاژ بهتنهایی برای انتخاب کابل کافی نیست و باید مشخصات کامل ولتاژی کابل بررسی شود.
U0/U(Um) در کابل فشار متوسط یعنی چه؟
روی دیتاشیت کابلهای فشار متوسط معمولاً با عباراتی مانند: 12/20(24) kV یا 18/30(36) kV روبهرو میشوید. این اعداد فقط یک نام تجاری نیستند. بهصورت ساده:
U0: ولتاژ نامی بین هادی و زمین یا شیلد کابل
U: ولتاژ نامی بین دو هادی فاز
Um: بیشترین ولتاژی که تجهیزات شبکه برای آن طراحی شدهاند
برای مثال در کابل 12/20(24) kV: U0 برابر 12 کیلوولت است. U برابر 20 کیلوولت است.Um برابر 24 کیلوولت است. بنابراین هنگام خرید کابل برای یک شبکه 20 کیلوولت، بهتر است تنها عبارت «کابل 20 کیلوولت» اعلام نشود و کلاس ولتاژی موردنیاز براساس طراحی شبکه مشخص باشد.
کابل فشار متوسط چه کاربردی دارد؟
هدف اصلی کابل MV انتقال مطمئن انرژی در شبکهها و تأسیساتی است که سطح ولتاژ آنها از محدوده کابلهای فشار ضعیف بالاتر است.
شبکههای توزیع برق
یکی از اصلیترین کاربردهای کابل فشار متوسط، شبکههای توزیع شهری و صنعتی است. در مناطقی که برق بهصورت زمینی منتقل میشود یا امکان استفاده از خطوط هوایی وجود ندارد، کابلهای فشار متوسط برای اتصال بخشهای مختلف شبکه به کار میروند.
برای مثال، کابلهای 20 کیلوولت در بسیاری از شبکهها برای انتقال برق میان پستها و ترانسفورماتورها استفاده میشوند.
کارخانهها و صنایع بزرگ
کارخانههایی که تجهیزات پرمصرف، موتورهای بزرگ یا پست اختصاصی دارند ممکن است برق را در سطح ولتاژ متوسط دریافت کنند. کابل MV در این مجموعهها میتواند بین بخشهایی مانند: پست ورودی، تابلوهای MV، ترانسفورماتورها، موتورهای ولتاژ متوسط، بخشهای مختلف کارخانه ارتباط برقرار کند.
در یک کارخانه، خرابی کابل فقط هزینه تعویض کابل نیست. قطع برق ممکن است یک خط تولید را متوقف کند؛ به همین دلیل کیفیت کابل و تناسب آن با شرایط پروژه اهمیت زیادی دارد.
نیروگاهها و پستهای برق
در نیروگاهها و پستهای برق نیز کابلهای فشار متوسط برای ارتباط بین تجهیزات مختلف مورد استفاده قرار میگیرند. در چنین پروژههایی، تحمل اتصال کوتاه، سطح مقطع اسکرین، نوع عایق، شرایط نصب و آزمونهای کابل اهمیت ویژهای دارند.
معادن، پالایشگاهها و صنایع سنگین
شرایط نصب کابل در معدن، پالایشگاه یا صنایع سنگین ممکن است بسیار سخت باشد. عواملی مانند: رطوبت، مواد شیمیایی، ضربه مکانیکی، دمای محیط، نحوه دفن، نوع مسیر کابلکشی میتوانند روی انتخاب کابل تأثیر بگذارند. بنابراین انتخاب کابل فشار متوسط در این محیطها فقط براساس ولتاژ و سطح مقطع انجام نمیشود.
مجتمعهای ساختمانی بزرگ
برخی برجها، بیمارستانها، مراکز داده، مجتمعهای تجاری و پروژههای ساختمانی بزرگ دارای پست برق اختصاصی هستند. در این پروژهها ممکن است برق از نقطه تحویل شبکه تا پست یا ترانسفورماتور مجموعه توسط کابل MV منتقل شود.

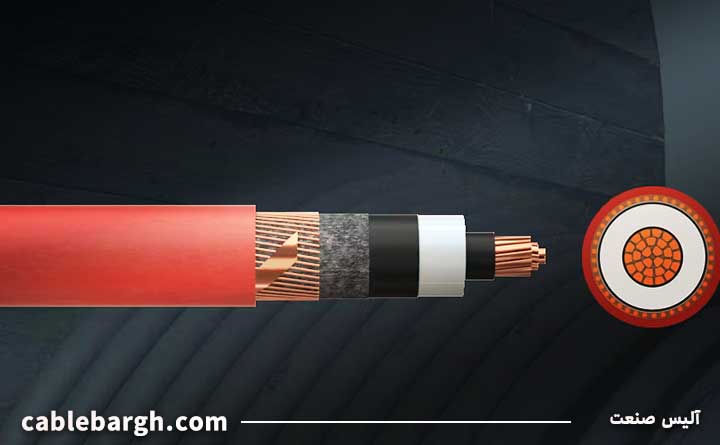

ساختار کابل فشار متوسط چگونه است؟
یکی از تفاوتهای مهم کابل فشار متوسط با کابل برق معمولی، ساختار چندلایه آن است. در کابل فشار ضعیف معمولاً با هادی، عایق و روکش روبهرو هستیم؛ اما کابل MV برای کنترل میدان الکتریکی و افزایش قابلیت اطمینان، اجزای بیشتری دارد. ساختار معمول کابل فشار متوسط از داخل به بیرون میتواند شامل موارد زیر باشد:
1. هادی کابل
در مرکز کابل، هادی قرار دارد و جریان الکتریکی از آن عبور میکند. هادی معمولاً از: مس، آلومینیوم ساخته میشود. مس در سطح مقطع مشابه رسانایی بیشتری دارد، اما گرانتر و سنگینتر است. آلومینیوم معمولاً سبکتر و اقتصادیتر است، ولی برای انتقال جریان مشابه ممکن است به سطح مقطع بیشتری نیاز داشته باشد.
2. لایه نیمههادی روی هادی
روی هادی کابل فشار متوسط معمولاً یک لایه نیمههادی قرار میگیرد. وظیفه آن ایجاد سطح یکنواختتر اطراف هادی و کمک به کنترل میدان الکتریکی است. وجود همین لایه یکی از تفاوتهای مهم کابل فشار متوسط با بسیاری از کابلهای فشار ضعیف است.
3. عایق
عایق یکی از مهمترین بخشهای کابل MV است. در حال حاضر برای بسیاری از کابلهای فشار متوسط از XLPE یا پلیاتیلن کراسلینکشده استفاده میشود. XLPE به دلیل ویژگیهای الکتریکی و حرارتی مناسب، کاربرد گستردهای در کابلهای قدرت دارد. ضخامت عایق باید متناسب با کلاس ولتاژی و استاندارد کابل باشد.
4. لایه نیمههادی روی عایق
روی عایق نیز لایه نیمههادی دیگری قرار میگیرد. این لایه کمک میکند میدان الکتریکی اطراف عایق بهصورت کنترلشدهتری توزیع شود.
5. اسکرین یا شیلد فلزی
یکی از قسمتهای مهم کابل فشار متوسط، اسکرین فلزی است. اسکرین ممکن است از: سیمهای مسی، نوار مسی، ترکیبی از سیم و نوار تشکیل شود. اسکرین علاوه بر نقش الکتریکی خود میتواند مسیری برای عبور جریانهای خطا فراهم کند. سطح مقطع اسکرین باید براساس طراحی شبکه و جریان اتصال کوتاه انتخاب شود.
6. لایههای محافظ
بسته به نوع کابل ممکن است لایههای محافظ دیگری نیز در ساختمان کابل وجود داشته باشند. برای مثال در کابلهایی که احتمال نفوذ آب وجود دارد، ممکن است از طراحیها و مواد مخصوص برای محدود کردن نفوذ طولی آب استفاده شود. IEC 60502-2 نیز برای برخی طراحیهای دارای مانع نفوذ آب، الزامات و آزمونهایی در نظر گرفته است.
7. آرمور یا زره
در محیطهایی که کابل در معرض فشار یا آسیب مکانیکی قرار دارد ممکن است از کابل زرهدار استفاده شود. زره باعث افزایش حفاظت مکانیکی کابل میشود. نوع آرمور در کابلهای تکرشته AC باید با توجه به طراحی کابل انتخاب شود، زیرا مواد نامناسب میتوانند باعث افزایش تلفات و حرارت شوند.
8. روکش خارجی
آخرین بخش کابل، روکش خارجی است. روکش معمولاً از موادی مانند PE یا PVC ساخته میشود و از اجزای داخلی کابل در برابر عوامل محیطی محافظت میکند.
انواع کابل فشار متوسط
کابلهای MV را میتوان از چند جهت دستهبندی کرد:
انواع کابل فشار متوسط از نظر جنس هادی
کابل فشار متوسط مسی
هادی مسی رسانایی مناسبی دارد و در بسیاری از پروژههای صنعتی استفاده میشود. مزایای آن عبارتاند از: رسانایی بالا، سطح مقطع کمتر برای جریان مشابه در بسیاری از طراحیها، عملکرد مناسب در اتصالات. در مقابل، قیمت و وزن بالاتر از مهمترین معایب آن هستند.
کابل فشار متوسط آلومینیومی
کابل آلومینیومی در پروژههایی که طول مسیر زیاد است یا هزینه اهمیت زیادی دارد، بسیار مورد توجه قرار میگیرد. این کابل وزن کم و قیمت پایینی دارد و برای بسیاری از پروژه های طولانی مناسب است. البته طراحی و اجرای اتصالات در کابلهای آلومینیومی اهمیت زیادی دارد.
| ویژگی | هادی مسی | هادی آلومینیومی |
| رسانایی | بیشتر | کمتر از مس |
| وزن | بیشتر | کمتر |
| قیمت | معمولاً بالاتر | معمولاً اقتصادیتر |
| سطح مقطع برای جریان مشابه | معمولاً کمتر | معمولاً بیشتر |
| کاربرد | صنایع و پروژههای مختلف | مسیرهای طولانی و پروژههای اقتصادی |
انتخاب بین مس و آلومینیوم نباید صرفاً براساس قیمت انجام شود و باید محاسبات پروژه در نظر گرفته شود.
کابل فشار متوسط تکرشته و سهرشته
از نظر تعداد رشته نیز کابلهای MV به شکلهای مختلف تولید میشوند.
کابل فشار متوسط تکرشته
در بسیاری از سیستمهای سهفاز از سه کابل تکرشته استفاده میشود. این طراحی بهخصوص در ظرفیتها و سطح مقطعهای بالاتر کاربرد زیادی دارد.
کابل فشار متوسط سهرشته
در کابل سهرشته، هر سه فاز داخل یک مجموعه کابل قرار میگیرند. انتخاب بین کابل فشار متوسط تکرشته و سهرشته به مواردی مانند: سطح مقطع، کلاس ولتاژی، فضای نصب، شعاع خمش، مسیر کابلکشی، شرایط حمل، جریان، نوع سیستم بستگی دارد. بنابراین نمیتوان گفت یکی از این دو مدل همیشه بهتر است.
کابل فشار متوسط زرهدار و بدون زره
کابل زرهدار
اگر کابل در معرض ضربه، فشار مکانیکی یا محیطی با حفاظت مکانیکی ناکافی قرار دارد، استفاده از کابل دارای زره میتواند لازم باشد.
کابل بدون زره
اگر کابل داخل کانال، تونل کابل، سینی مناسب یا محیطی با حفاظت مکانیکی کافی قرار گیرد، ممکن است کابل بدون زره انتخاب شود. تصمیم نهایی باید براساس شرایط واقعی مسیر کابلکشی گرفته شود.
انواع کابل فشار متوسط براساس سطح ولتاژ
در پروژههای مختلف ممکن است کابلهای MV با کلاسهای ولتاژی متفاوت استفاده شوند. برای نمونه:
- KV3.6/6
- 6/10 kV
- 8.7/15 kV
- 12/20 kV
- 18/30 kV
انتخاب کلاس ولتاژی باید با مشخصات شبکه هماهنگ باشد و صرفاً براساس نام رایج کابل انجام نشود.
تفاوت کابل فشار ضعیف، فشار متوسط و فشار قوی
یکی از سؤالات متداول این است که کابل فشار متوسط چه تفاوتی با کابل فشار ضعیف یا فشار قوی دارد.
| ویژگی | فشار ضعیف LV | فشار متوسط MV | ولتاژ بالاتر / HV |
| کاربرد معمول | ساختمان و تأسیسات کمولتاژ | شبکه توزیع و صنایع | انتقال و شبکههای ولتاژ بالا |
| ساختار | سادهتر | چندلایه و دارای اسکرین | پیچیدهتر |
| کنترل میدان الکتریکی | محدودتر | اهمیت زیاد | بسیار مهم |
| سرکابل و مفصل | سادهتر | تخصصیتر | بسیار تخصصی |
| هزینه | کمتر | بیشتر | بسیار بیشتر |
| حساسیت نصب | کمتر | زیاد | بسیار زیاد |
برای کابلهای بالاتر از 30 کیلوولت، استانداردهای دیگری مطرح میشوند. IEC 60840 کابلها و متعلقات دارای عایق اکسترودشده را برای ولتاژهای بالاتر از 30 کیلوولت تا 150 کیلوولت پوشش میدهد. بنابراین واژههای فشار متوسط و فشار قوی را نباید بدون توجه به استاندارد و ولتاژ نامی کابل استفاده کرد.
تفاوت کابل فشار متوسط و فشار ضعیف چیست؟
تفاوت این دو کابل فقط در ولتاژ نیست. کابل فشار متوسط معمولاً دارای اجزای زیر است:
- لایه نیمههادی روی هادی
- عایق متناسب با کلاس ولتاژی
- نیمههادی روی عایق
- اسکرین فلزی
- روکش و لایههای محافظ متناسب با پروژه
در نتیجه، نصب و آمادهسازی کابل MV نیز حساستر است. برای مثال، در اجرای سرکابل فشار متوسط اگر سطح عایق بهدرستی آماده نشود یا بخش کنترل میدان به شکل صحیح نصب نشود، عملکرد مجموعه میتواند تحت تأثیر قرار بگیرد.
چگونه کابل فشار متوسط مناسب را انتخاب کنیم؟
یکی از مهمترین بخشهای خرید کابل فشار متوسط همین مرحله است. برای یک کارخانه یا پروژه صنعتی، نمیتوان فقط گفت: «کابل 20 کیلوولت میخواهم.» چند پارامتر باید همزمان بررسی شوند.
ولتاژ نامی
اولین عامل، ولتاژ شبکه و مشخصات U0/U(Um) کابل است. کابل باید با کلاس ولتاژی سیستم هماهنگ باشد.
جریان موردنیاز
سطح مقطع هادی باید بتواند جریان موردنیاز را در شرایط واقعی نصب تحمل کند. ظرفیت جریاندهی کابل تحت تأثیر عوامل مختلفی قرار میگیرد؛ از جمله:
- دمای محیط
- دفن در خاک
- مقاومت حرارتی خاک
- فاصله کابلها
- تعداد مدارها
- عمق دفن
- نصب داخل کانال یا سینی
بنابراین نمیتوان سطح مقطع را فقط از روی توان مصرفکننده انتخاب کرد. برای مثال ممکن است یک سطح مقطع در شرایط نصب آزاد ظرفیت کافی داشته باشد، اما همان کابل در مسیر دفنی یا در کنار چند مدار دیگر نیازمند بررسی متفاوتی باشد.
افت ولتاژ
در مسیرهای طولانی باید افت ولتاژ نیز بررسی شود. گاهی یک کابل از نظر تحمل جریان مناسب است، اما افت ولتاژ در انتهای مسیر بیش از مقدار قابل قبول میشود. در چنین شرایطی ممکن است افزایش سطح مقطع لازم باشد.
اتصال کوتاه
در شبکه فشار متوسط، جریان اتصال کوتاه بسیار مهم است. هادی و اسکرین باید بتوانند جریان خطای احتمالی را برای مدت مشخص تحمل کنند. این موضوع مخصوصاً در نزدیکی منابع تغذیه و پستها اهمیت زیادی دارد.
شرایط محیطی
قبل از انتخاب کابل باید مشخص شود:
- کابل در خاک دفن میشود؟
- داخل کانال نصب میشود؟
- داخل سینی کابل قرار میگیرد؟
- محیط مرطوب است؟
- احتمال نفوذ آب وجود دارد؟
- مواد شیمیایی وجود دارند؟
- احتمال ضربه مکانیکی وجود دارد؟
- کابل در معرض نور خورشید قرار میگیرد؟
پاسخ این پرسشها روی انتخاب نوع روکش، زره و سایر مشخصات کابل تأثیر میگذارد.
چه آزمونهایی برای کابل فشار متوسط مهم هستند؟
در پروژههای صنعتی فقط ظاهر کابل یا نام برند ملاک کافی نیست. بسته به استاندارد و مشخصات پروژه، انواع آزمونها میتوانند روی کابل انجام شوند.
استاندارد IEC 60502-2 الزامات مربوط به ساخت، ابعاد و آزمونهای کابلهای این محدوده را مشخص میکند و نسخه فعلی آن حتی مواردی مانند آزمون ولتاژ روتین و آزمونهای مرتبط با روکش را پوشش میدهد. در پروژههای حساس معمولاً مدارکی مانند موارد زیر نیز اهمیت دارند:
- دیتاشیت فنی
- گزارش آزمون کارخانه
- مشخصات مواد اولیه
- مشخصات هادی
- ضخامت عایق
- مشخصات اسکرین
- گواهیهای کنترل کیفیت
نوع آزمون موردنیاز باید براساس استاندارد و مشخصات پروژه تعیین شود.
استاندارد کابل فشار متوسط
یکی از استانداردهای اصلی کابل فشار متوسط IEC 60502-2 است. نسخه تلفیقی فعلی IEC 60502-2:2014+A1:2024 کابلهای دارای عایق اکسترودشده با ولتاژ نامی 6 تا 30 کیلوولت و بیشینه ولتاژ سیستم تا 36 کیلوولت را پوشش میدهد. برای این نسخه در ژوئیه 2026 نیز یک Corrigendum منتشر شده است. این استاندارد موضوعات زیر را پوشش می دهد:
- ساخت کابل
- ابعاد
- الزامات عایق
- آزمونهای کابل
- روکش
- برخی الزامات مرتبط با نفوذ آب
برای سطوح ولتاژی بالاتر، استانداردهای دیگری مانند IEC 60840 مطرح میشوند. نسخه تلفیقی IEC 60840:2020+A1:2023 کابلها و متعلقات عایق اکسترودشده را برای ولتاژهای بالاتر از 30 کیلوولت تا 150 کیلوولت پوشش میدهد.
بنابراین هنگام خرید، بهتر است فقط عبارت «مطابق IEC» پذیرفته نشود و شماره استاندارد دقیق روی دیتاشیت یا مدارک محصول بررسی شود.
هنگام خرید کابل فشار متوسط چه اطلاعاتی اعلام کنیم؟
بسیاری از استعلامهای کابل صنعتی به این دلیل طولانی میشوند که مشخصات اولیه کامل نیست. برای دریافت پیشنهاد دقیقتر بهتر است حداقل اطلاعات زیر مشخص باشد:
| مشخصات موردنیاز | نمونه |
| ولتاژ نامی | 12/20(24) kV |
| تعداد رشته | تکرشته |
| سطح مقطع | 240 میلیمتر مربع |
| جنس هادی | آلومینیوم |
| نوع عایق | XLPE |
| اسکرین | طبق مشخصات پروژه |
| زره | بدون زره |
| روکش | PE یا مطابق پروژه |
| مقدار | 1000 متر |
| شرایط نصب | دفن مستقیم یا کانال |
| استاندارد | IEC 60502-2 |
یک استعلام کامل میتواند به شکل زیر باشد: کابل فشار متوسط 12/20(24) کیلوولت، تکرشته، هادی آلومینیومی 240 میلیمتر مربع، عایق XLPE، اسکرین مسی مطابق دیتاشیت پروژه، روکش PE، بدون زره، مقدار 1000 متر. هرچه مشخصات استعلام کاملتر باشند، احتمال دریافت محصول نامتناسب کمتر میشود.
قیمت کابل فشار متوسط
قیمت کابل MV ثابت نیست و به مشخصات فنی آن وابسته است. مهمترین عوامل مؤثر بر قیمت شامل موارد زیر هستند:
- مسی یا آلومینیومی بودن هادی
- سطح مقطع
- طول کابل
- کلاس ولتاژی
- ضخامت و نوع عایق
- مقدار مس اسکرین
- زرهدار یا بدون زره بودن
- جنس روکش
- برند
- حجم سفارش
معمولاً افزایش سطح مقطع باعث افزایش مقدار فلز مصرفی و در نتیجه بالا رفتن قیمت کابل میشود. کابل مسی نیز در شرایط مشابه معمولاً گرانتر از کابل آلومینیومی است. افزایش مقدار مس اسکرین، اضافه شدن زره و برخی طراحیهای خاص نیز میتوانند قیمت را افزایش دهند. قیمت جهانی و داخلی مس و آلومینیوم نیز روی قیمت نهایی کابل تأثیر دارد.
هنگام خرید کابل فشار متوسط فقط قیمت را مقایسه نکنید. در یک پروژه صنعتی ممکن است اختلاف قیمت چند درصدی بین دو کابل توجه خریدار را جلب کند، اما قیمت تنها معیار نیست. موارد زیر نیز باید بررسی شوند:
- اعتبار تولیدکننده
- مطابقت کابل با دیتاشیت پروژه
- استاندارد ساخت
- سطح مقطع واقعی هادی
- کیفیت عایق
- مشخصات اسکرین
- گزارش آزمون
- زمان تحویل
- توان تأمین مقدار کامل پروژه
برای پیمانکاران EPC و کارخانهها، زمان تحویل اهمیت زیادی دارد. اگر کابل دیر به پروژه برسد و عملیات اجرایی یا خط تولید متوقف شود، هزینه تأخیر ممکن است چندین برابر اختلاف قیمت کابل باشد.
سوالات متداول درباره کابل فشار متوسط
کابل فشار متوسط چند کیلوولت است؟
تعریف دقیق به استاندارد بستگی دارد. IEC 60502-2 کابلهای با عایق اکسترودشده از 6 تا 30 کیلوولت با Um تا 36 کیلوولت را پوشش میدهد.
کابل 20 کیلوولت فشار متوسط است؟
بله، کابلهایی که برای شبکههای 20 کیلوولت طراحی میشوند معمولاً در گروه کابلهای فشار متوسط قرار میگیرند.
کابل فشار متوسط مسی بهتر است یا آلومینیومی؟
هیچکدام همیشه بهتر نیست. مس رسانایی بالاتری دارد، در حالی که آلومینیوم سبکتر و معمولاً اقتصادیتر است. انتخاب باید براساس طراحی پروژه انجام شود.
کابل فشار متوسط چند رشته است؟
این کابلها میتوانند تکرشته یا سهرشته باشند. در بسیاری از سیستمهای سهفاز از سه کابل تکرشته استفاده میشود.
آیا همه کابلهای MV باید زرهدار باشند؟
خیر. نیاز به زره به روش نصب و خطر آسیب مکانیکی بستگی دارد.
تفاوت کابل فشار متوسط و فشار قوی چیست؟
کابل فشار قوی برای سطوح ولتاژی بالاتر طراحی میشود و الزامات عایقی، آزمونها و طراحی آن پیچیدهتر است. مرز دقیق این دستهبندی باید براساس استاندارد مورد استفاده بررسی شود.
آیا میتوان سطح مقطع کابل MV را فقط براساس جریان انتخاب کرد؟
خیر. علاوه بر جریان، افت ولتاژ، اتصال کوتاه، شرایط نصب، دمای محیط، وضعیت خاک، تعداد کابلها و مشخصات شبکه نیز باید بررسی شوند.
کابل فشار متوسط مناسب پروژه کدام است؟
کابل فشار متوسط یکی از اجزای مهم شبکههای توزیع، کارخانهها، پستهای برق و پروژههای صنعتی است و انتخاب آن نباید فقط براساس قیمت یا سطح مقطع انجام شود.
در انتخاب کابل MV باید مجموعهای از عوامل شامل کلاس ولتاژی، U0/U(Um)، جریان، سطح مقطع، جنس هادی، نوع عایق، اسکرین، شرایط اتصال کوتاه، روش نصب، شرایط محیطی، زره و استاندارد ساخت بررسی شوند.
برای یک مسیر ساده ممکن است انتخاب کابل نسبتاً مشخص باشد، اما در پروژههای صنعتی بزرگ، انتخاب نادرست میتواند باعث افزایش هزینه، ایجاد مشکل در نصب یا کاهش قابلیت اطمینان شبکه شود.
به همین دلیل بهتر است قبل از خرید، مشخصات کامل پروژه در اختیار تأمینکننده قرار گیرد و انتخاب نهایی براساس محاسبات مهندسی و دیتاشیت پروژه انجام شود؛ نه صرفاً براساس عباراتی مانند «کابل 20 کیلوولت» یا «کابل فشار متوسط». برای انتخاب کابل فشار متوسط مناسب می توانید با کارشناسان آلیس صنعت تماس بگیرید و مشاوره دریافت کنید.
