انواع کابل فرمان

با شناخت انواع کابل فرمان، می‌توانید متناسب با شرایط محیطی، نوع پروژه و نیاز فنی، بهترین کابل را انتخاب کنید و دچار مشکلاتی مانند: نویز، افت کیفیت سیگنال یا آسیب دیدن کابل نشوید. کابل فرمان را می‌توان بر اساس شیلد دار یا بدون شیلد بودن، جنس هادی، کلاس هادی، تعداد رشته، نوع روکش، محل نصب، میزان انعطاف به انواع مختلفی دسته بندی کرد. در ادامه انواع مختلف کابل فرمان را برای شما شرح می دهیم.

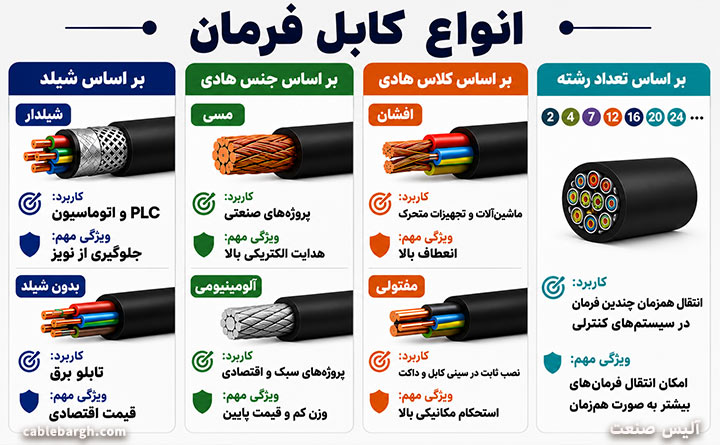

مقایسه انواع کابل فرمان از نظر کاربرد و ویژگی

در جدول زیر انواع کابل فرمان از نظر کاربرد و ویژگی  را مقایسه کرده ایم:

انواع کابل فرمان بر اساس شیلد

کابل فرمان را بر اساس شیلد می توان به کابل فرمان شیلد دار و بدون شیلد دسته بندی کرد. در ادامه کابل فرمان شیلددار و بدون شیلد را بیشتر برای شما شرح می دهیم.

کابل فرمان شیلد دار
کابل فرمان شیلد دار دارای یک لایه محافظ از جنس فویل آلومینیومی، بافت مسی یا ترکیبی از هر دو است که از ورود نویزهای الکترومغناطیسی پیشگیری می کند. از مزایای کابل فرمان شیلد دار می‌توان به: جلوگیری از تداخل الکترومغناطیسی، افزایش دقت انتقال سیگنال، استفاده برای تجهیزات حساس، کاهش خطا در سیستم های کنترلی اشاره کرد. کابل فرمان شیلد دار برای: PLC ، تجهیزات ابزار دقیق، اتاق کنترل، خطوط اتوماسیون، کارخانه ها کاربرد دارد. نصب کابل فرمان شیلد دار در کنار کابل‌های قدرت بهترین انتخاب است.

کابل فرمان بدون شیلد
در کابل فرمان بدون شیلد، هیچ لایه محافظی وجود ندارد به همین دلیل قیمت آن نسبت به مدل شیلددار ارزان تر است. از مزایای کابل فرمان بدون شیلد می توان به: قیمت اقتصادی، وزن کمتر، نصب آسان، انعطاف مناسب اشاره کرد. کابل فرمان بدون شیلد برای تابلو برق، مدارهای کنترلی ساده، ساختمان ها، ماشین آلات سبک کاربرد دارد. در محیط هایی که نویز الکتریکی وجود ندارد معمولا از این کابل استفاده می شود زیرا عملکرد کاملا مناسبی دارد.

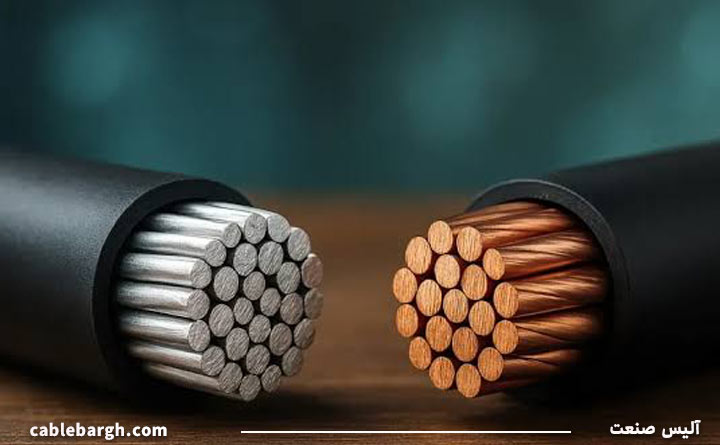

انواع کابل فرمان بر اساس جنس هادی

جنس هادی کابل فرمان ها، مسی یا آلومینیومی است. در ادامه هر کدام از این کابل ها را بیشتر برای شما شرح می دهیم.

کابل فرمان مسی
کابل فرمان مسی، پرکاربرد ترین نوع کابل فرمان است. از ویژگی‌های کابل فرمان مسی می توان به: هدایت الکتریکی بالا، افت ولتاژ کمتر، دوام زیاد، انعطاف مناسب اشاره کرد. تقریبا در تمامی پروژه های صنعتی از کابل فرمان مسی استفاده می شود.

کابل فرمان آلومینیومی
کابل فرمان آلومینیومی کمتر تولید می شود و بیشتر برای پروژه هایی کاربرد دارد که کاهش وزن یا هزینه اهمیت بالایی دارد. از مزایای کابل فرمان آلومینیومی می‌توان به: قیمت پایین و وزن کم اشاره کرد. از معایب کابل فرمان آلومینیومی می‌‌توان به: مقاومت الکتریکی بیشتر، انعطاف کمتر، عمر کوتاه تر نسبت به مس اشاره کرد.


انواع کابل فرمان بر اساس کلاس هادی

از انواع کابل فرمان بر اساس کلاس هادی می‌توان به: کابل فرمان افشان، کابل فرمان مفتولی اشاره کرد. در ادامه هر کدام از این کابل ها را بیشتر برای شما شرح می دهیم:


کابل فرمان افشان
کابل فرمان افشان هادی از تعداد زیادی مفتول نازک تشکیل است. از مزایای کابل فرمان افشان می‌توان به: انعطاف بسیار بالا، نصب آسان، مقاومت در برابر لرزش اشاره کرد. کابل فرمان افشان برای مسیرهای خمیده نیز مناسب است. کابل فرمان افشان برای تابلو برق، ماشین آلات، تجهیزات متحرک نیز کاربرد دارد.

کابل فرمان مفتولی
هادی کابل فرمان مفتولی از یک رشته سیم یا چند مفتول ضخیم تشکیل شده است. از مزایای کابل فرمان مفتولی می توان به: استحکام مکانیکی بالا، مناسب برای نصب ثابت اشاره کرد.  کابل فرمان مفتولی می توان برای: کانال کابل، داکت و سینی کابل نیز مناسب است.

انواع کابل فرمان بر اساس تعداد رشته

کابل فرمان را بر اساس تعداد رشته نیز می توان تقسیم بندی کرد. هر چقدر تعداد رشته های کابل بیشتر باشد؛ امکان انتقال فرمان های بیشتری به صورت هم زمان دارد. در ادامه چند نمونه از کابل های فرمان رایج بر اساس تعداد رشته را برای شما شرح می  دهیم.

کابل فرمان 12 رشته

کابل فرمان 12 رشته، پرکاربردترین کابل فرمان در صنایع برق و اتوماسیون است که می‌توان از آن برای انتقال هم زمان چندین سیگنال کنترلی بین تجهیزات مختلف استفاده کرد. کابل فرمان 12 رشته از 12 رشته هادی مجزا تشکیل شده است که هر کدام با عایق مخصوص از یکدیگر جدا شده اند. این کابل انتقال فرمان ها را با دقت و ایمنی بالا انجام می دهد. در بسیاری از پروژه های صنعتی، تابلو برق، سیستم کنترل، خطوط تولید می توان از کابل فرمان 12 رشته استفاده کرد.

کابل فرمان 16 رشته
یکی از پرکاربرد ترین کابل های کنترل در صنایع مختلف، کابل فرمان 16 رشته است. این کابل از 16 رشته هادی مجزا تشکیل شده است که هر کدام با عایق مخصوص از یکدیگر جدا شده اند تا از ایجاد اتصال کوتاه و تداخل سیگنال جلوگیری کند. این کابل به دلیل ظرفیت مناسب بیشتر در پروژه های صنعتی، تابلو برق و ماشین آلات پیشرفته کاربرد دارد. هادی این کابل معمولا از مس آنیل‌شده باکیفیت ساخته می‌شود که هدایت الکتریکی بالایی دارد و باعث کاهش افت ولتاژ در مدارهای کنترلی می‌شود.

کابل فرمان 20 رشته
کابل فرمان 20 رشته در سیستم کنترل و اتوماسیون صنعتی بسیار پرکاربرد است. این کابل از 20 رشته هادی مجزا تشکیل شده است که هر رشته وظیفه انتقال یک سیگنال کنترلی را بر عهده دارد. برای پروژه هایی که نیاز به ارتباط بین چندین تجهیز یا مدار کنترلی دارند؛ استفاده از چند کابل مجزا هزینه و پیچیدگی نصب را افزایش می دهد. هادی کابل فرمان 20 رشته معمولاً از مس آنیل‌شده با خلوص بالا تولید می‌شود تا هدایت الکتریکی مطلوب و افت ولتاژ کم را فراهم کند.

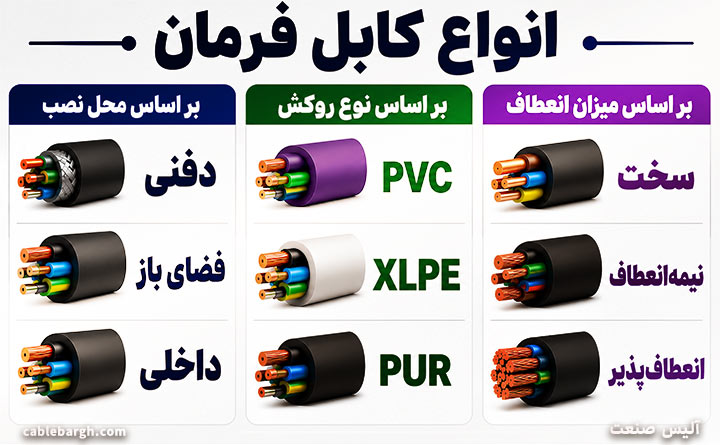

کابل فرمان بر اساس نوع روکش

از انواع کابل فرمان بر اساس نوع روکش می توان به: کابل فرمان PVC، کابل فرمان XLPE، کابل فرمان PUR اشاره کرد. در ادامه هر کدام از این کابل ها را بیشتر برای شما شرح می دهیم.

کابل فرمان PVC
این کابل دارای روکش PVC است و از ویژگی های آن می توان به: قیمت مناسب، مقاومت در برابر رطوبت، نصب آسان، عمر مناسب اشاره کرد. کابل فرمان PVC برای ساختمان، کارخانه و تابلو برق نیز کاربرد دارد.

کابل فرمان XLPE

در این مدل کابل، عایق از پلی اتیلن کراسلینک شده ساخته شده است. از مزایای  این کابل فرمان می‌توان به مقاومت حرارتی بالا، تحمل ولتاژ بیشتر، عمر طولانی، مقاومت مکانیکی بهتر اشاره کرد. کابل فرمان XLPE برای صنایع سنگین، محیط های گرم، نیروگاه ها نیز کاربرد دارد.

کابل فرمان PUR

کابل فرمان PUR دارای روکش پلی‌یورتان است و در برابر روغن، مواد شیمیایی مقاوم است. این کابل مقاومت سایشی بالایی دارد و برای حرکت مداوم مناسب است. از کابل فرمان PUR می توان برای ربات های صنعتی، خطوط تولید و ماشین آلات CNC استفاده کرد.

انواع کابل فرمان بر اساس محل نصب

از انواع کابل فرمان بر اساس محل نصب می توان به: کابل فرمان داخلی، کابل فرمان فضای باز، کابل فرمان دفنی اشاره کرد. در ادامه هر کدام از این کابل ها را بیشتر برای شما شرح می دهیم.

کابل فرمان داخلی
کابل فرمان داخلی برای استفاده در محیط های سرپوشیده طراحی شده است. از ویژگی های این کابل می توان به قیمت مناسب، انعطاف بالا، مقاومت کافی در محیط های معمولی اشاره کرد. این کابل فرمان قیمت مناسب و انعطاف بالایی دارد و مقاومت آن در محیط های معمولی کافی است.

کابل فرمان فضای باز
کابل فرمان فضای باز در برابر عوامل محیطی مقاوم تر است. از ویژگی های این کابل فرمان می توان به: مقاومت در برابر اشعه UV، مقاومت در برابر بارندگی، مقاومت در برابر تغییرات دما اشاره کرد.

کابل فرمان دفنی
کابل فرمان دفنی برای نصب در زیر خاک طراحی شده است. از ویژگی‌های این کابل می توان به: مقاومت مکانیکی بالا، تحمل فشار خاک، دوام زیاد اشاره کرد.

انواع کابل فرمان بر اساس میزان انعطاف

از انواع کابل فرمان بر اساس میزان انعطاف می توان به: کابل فرمان ثابت و کابل فرمان انعطاف پذیر اشاره کرد. در ادامه هر کدام از این کابل ها را بیشتر برای شما توضیح می دهیم.

کابل فرمان ثابت
کابل فرمان ثابت برای نصب دائمی استفاده می شود و پس از نصب حرکت نمی کند. کابل فرمان ثابت برای تابلو برق، سینی کابل و کانال های برق کاربرد دارد.

کابل فرمان انعطاف پذیر
کابل فرمان انعطاف پذیر برای تجهیزات متحرک مناسب است. این کابل برای جرثقیل، آسانسور، دستگاه صنعتی، بازوهای رباتیک کاربرد دارد.


انواع کابل فرمان از نظر مقاومت در برابر شرایط خاص

کابل فرمان مقاوم در برابر حرارت برای کوره‌ها، صنایع فولاد و محیط‌های داغ مناسب است اما کابل فرمان ضد روغن برای صنایع خودروسازی و ماشین‌آلات کاربرد دارد. کابل فرمان مقاوم در برابر مواد شیمیایی در صنایع پتروشیمی، دارویی و شیمیایی کابرد دارد وکابل فرمان مقاوم در برابر UV برای نصب در فضای باز و زیر نور مستقیم خورشید مناسب است. از کابل فرمان نسوز می توانید برای سیستم‌های اعلام حریق، تجهیزات ایمنی و ساختمان‌های حساس استفاده کنید.


چه نوع کابل فرمانی بخرم؟

برای انتخاب نوع کابل فرمان، به نوع پروژه، شرایط محیطی و تعداد سیگنال‌هایی که باید منتقل شوند دقت کنید. برای انتخاب تعداد رشته های کابل فرمان، اگر تنها چند مدار کنترلی دارید؛ بهتر است کابل  2، 4 یا 7 رشته خریداری کنید. برای تابلوهای برق، سیستم‌های اتوماسیون و ماشین‌آلات صنعتی، بهتر است کابل‌های 12، 16، 20 یا 24 رشته خریداری کنید زیرا امکان انتقال هم‌زمان تعداد بیشتری از فرمان‌ها را فراهم می کند.

اگر قصد دارید کابل فرمان را در کنار کابل‌های برق یا تجهیزات پرقدرت نصب کنید؛ بهتر است کابل فرمان شیلددار خریداری کنید. شیلد از ورود نویزهای الکترومغناطیسی جلوگیری می کند و باعث انتقال دقیق تر سیگنال ها می شود. برای محیط های معمولی و کم نویز کابل بدون شیلد، گزینه اقتصادی و مقرون به صرفه است.

در شرایطی که طول مسیر زیاد است یا تعداد تجهیزات متصل بیشتر است؛ باید سطح مقطع مناسب تری انتخاب کنید  تا افت ولتاژ به حداقل برسد. ترجیحا کابل با هادی تمام مس و مطابق با استانداردهای معتبر خریداری کنید زیرا رسانایی بهتری دارد و طول عمر آن بیشتر است. در آخر برای اینکه بهترین نوع کابل فرمان را انتخاب کنید پیشنهاد می شود با کارشناسان آلیس صنعت مشورت کنید. اگر قصد سیم‌کشی یک آسانسور را دارید، کابل فرمان انعطاف‌پذیر گزینه مناسب‌تری است، یا اگر می‌خواهید تجهیزات PLC را به تابلو برق متصل کنید، استفاده از کابل فرمان شیلددار باعث کاهش نویز و افزایش دقت انتقال سیگنال می‌شود.

جمع بندی
در این مقاله انواع کابل فرمان را به شما معرفی کردیم و شرح دادیم بهتر است برای هر پروژه بهتر است از چه نوع کابل فرمانی استفاده کنید. پس از اینکه کابل فرمان مناسب را انتخاب کردید برای خرید با کارشناسان تماس بگیرید.
