کابل برق یکی از اصلیترین اجزای هر سیستم الکتریکی است؛ از سیمکشی یک واحد مسکونی و تأمین برق کولر و پمپ آب گرفته تا راهاندازی موتورهای الکتریکی، ماشینآلات کارخانهها و انتقال انرژی در شبکه برق، به کابل مناسب نیاز داریم. انتخاب درست از میان انواع کابل برق اهمیت زیادی دارد؛ زیرا نوع کابل، سطح مقطع و مشخصات فنی آن می تواند بر ایمنی، عملکرد و طول عمر سیستم الکتریکی تأثیر بگذارد.
کابل برق مناسب را چگونه انتخاب کنیم؟ آیا کابل مورد استفاده برای یک ساختمان با کابل برق صنعتی یکسان است؟ تفاوت کابل تک فاز و سه فاز چیست؟ کابل افشان چه کاربردی دارد و چه زمانی باید سراغ کابل شیلددار یا زرهدار برویم؟
برای پاسخ به این سؤالات ابتدا باید بدانیم کابلها فقط بر اساس یک ویژگی دستهبندی نمیشوند. انواع کابل برق را میتوان بر اساس سطح ولتاژ، نوع مدار، ساختار هادی، جنس هادی، نوع حفاظت و محل کاربرد در گروه های مختلف قرار داد. در ادامه این دستهبندیها را به زبان ساده بررسی میکنیم. برای دریافت اطلاعات بیشتر با آلیس صنعت همراه باشید.
کابل برق چیست؟
کابل برق مجموعهای از یک یا چند هادی الکتریکی است که توسط عایق و معمولاً یک روکش محافظ پوشانده میشوند. وظیفه اصلی هادی، عبور جریان الکتریکی است و عایق و روکش نیز از هادی محافظت کرده و به افزایش ایمنی کابل کمک میکنند.
ساختار کابل با توجه به نوع و کاربرد آن متفاوت است. یک کابل میتواند از قسمتهایی مانند هادی، عایق، روکش، شیلد، لایههای محافظ و در بعضی مدل ها زره یا آرمور تشکیل شده باشد.
هادی کابلهای برق معمولاً از مس یا آلومینیوم ساخته میشود. مس رسانایی الکتریکی بالایی دارد و در بسیاری از کابلهای ساختمانی و صنعتی استفاده میشود. آلومینیوم نیز وزن کمتری دارد و در برخی پروژهها، بهخصوص شبکههای توزیع و انتقال انرژی، گزینه اقتصادیتری محسوب میشود.
جدول مقایسه انواع کابل برق
| نوع کابل | ویژگی اصلی | کاربرد رایج |
| کابل فشار ضعیف | مناسب سیستمهای ولتاژ پایین | ساختمان، کارگاه و تأسیسات عمومی |
| کابل فشار متوسط | مناسب شبکههای توزیع با ولتاژ بالاتر | شبکه توزیع، کارخانه و پست برق |
| کابل فشار قوی | طراحی تخصصی برای ولتاژهای بالا | شبکه انتقال، نیروگاه و زیرساخت |
| کابل تک فاز | مناسب مدارهای تک فاز | ساختمان و بسیاری از مصارف عمومی |
| کابل سه فاز | مناسب سیستمهای سه فاز | موتور، پمپ و ماشینآلات صنعتی |
| کابل افشان | انعطافپذیری مناسب | مسیرهای نیازمند انعطاف و برخی تجهیزات |
| کابل شیلددار | کاهش اثر نویز الکترومغناطیسی | کنترل، ابزار دقیق و اتوماسیون |
| کابل زرهدار | حفاظت مکانیکی بیشتر | محیطهای دارای خطر آسیب مکانیکی |
| کابل ساختمانی | متناسب با تأسیسات ساختمان | روشنایی، پریز و تجهیزات ساختمان |
| کابل صنعتی | متناسب با شرایط صنعتی | کارخانه، خط تولید و ماشینآلات |

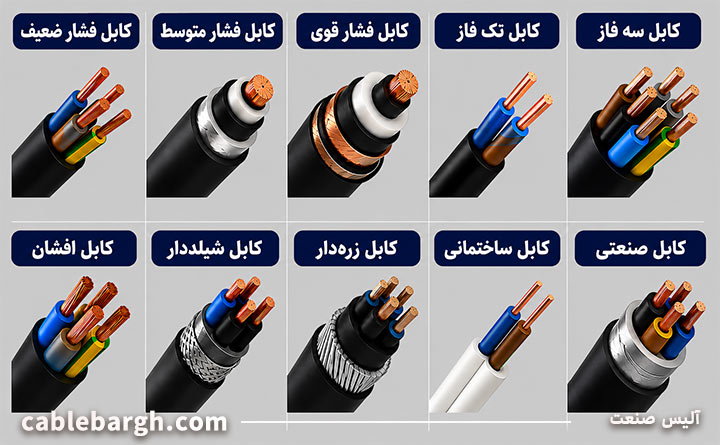

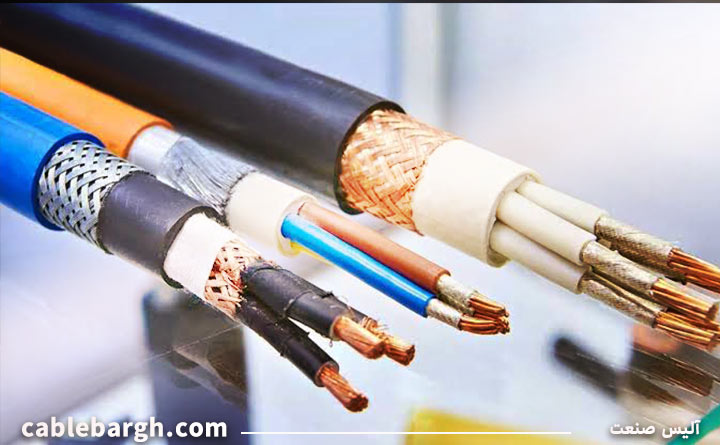

آشنایی با انواع کابل برق
یکی از نکاتی که ممکن است هنگام بررسی انواع کابل برق باعث سردرگمی شود، وجود نامهای مختلف برای کابلهاست. برای مثال، کابل «سه فاز» و کابل «افشان» دو گروه مقابل یکدیگر نیستند؛ زیرا یکی به نوع مدار و دیگری به ساختار هادی مربوط میشود. برای شناخت سادهتر انواع کابل، میتوان آنها را به شکل زیر دستهبندی کرد:
- بر اساس سطح ولتاژ: کابل فشار ضعیف، فشار متوسط و فشار قوی
- بر اساس نوع سیستم برق: کابل برق تک فاز و کابل برق سه فاز
- بر اساس ساختار هادی: کابل افشان، مفتولی و نیمهافشان
- بر اساس تعداد هادیها: کابل تکرشته و چندرشته
- بر اساس نوع حفاظت: کابل شیلددار و کابل زرهدار
- بر اساس محل و نوع کاربرد: کابل برق ساختمانی و کابل برق صنعتی
- همچنین کابلها از نظر جنس هادی میتوانند مسی یا آلومینیومی باشند.
در ادامه هر یک از این انواع کابل برق را دقیقتر بررسی میکنیم.

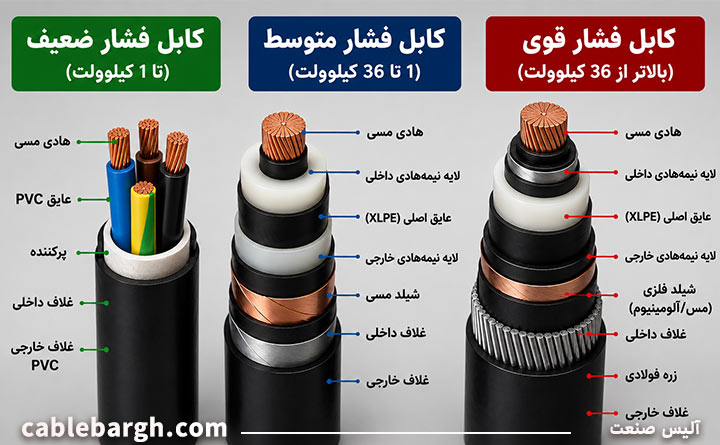

انواع کابل برق بر اساس سطح ولتاژ
سطح ولتاژ یکی از اصلیترین معیارهای طبقهبندی کابل است. بر همین اساس کابلها را میتوان در گروههای فشار ضعیف، فشار متوسط و فشار قوی قرار داد.
کابل برق فشار ضعیف
کابل فشار ضعیف یا Low Voltage یکی از پر کاربردترین کابلها در تأسیسات الکتریکی است. این کابلها در ساختمانهای مسکونی و تجاری، کارگاهها و بسیاری از تأسیسات صنعتی کاربرد دارند.
کابلهای فشار ضعیف در مدلها و سطح مقطعهای مختلف تولید میشوند و میتوانند در مدارهای تک فاز یا سه فاز مورد استفاده قرار گیرند.
برای مثال، بسیاری از کابلهایی که برای تأمین برق تجهیزات یک ساختمان یا بخشهایی از یک کارگاه استفاده میشوند در گروه کابلهای فشار ضعیف قرار میگیرند.
هنگام انتخاب این کابلها باید سطح مقطع متناسب با جریان، طول مسیر و شرایط نصب انتخاب شود؛ زیرا انتخاب نادرست میتواند باعث افزایش افت ولتاژ و گرم شدن کابل شود.
کابل فشار متوسط
کابل فشار متوسط یا Medium Voltage برای انتقال و توزیع انرژی در ولتاژهایی بالاتر از محدوده کابلهای فشار ضعیف استفاده میشود.
این کابلها معمولاً در شبکههای توزیع برق، برخی کارخانهها، مجتمعهای بزرگ صنعتی، پستهای برق و تأسیسات زیرساختی کاربرد دارند. ساختار کابل فشار متوسط نسبت به کابلهای معمول ساختمانی تخصصیتر است و انتخاب، نصب، مفصلبندی و اتصال آن باید بر اساس استانداردها و طراحی مهندسی پروژه انجام شود.
کابل فشار قوی
کابل فشار قوی یا High Voltage برای انتقال انرژی الکتریکی در سطوح ولتاژ بالا طراحی شده است. از این کابلها در شبکههای انتقال برق، پستها، نیروگاهها و پروژههای بزرگ زیرساختی استفاده میشود.
ساختار کابل فشار قوی نسبت به کابلهای معمولی پیچیدهتر است؛ زیرا در ولتاژهای بالا، کنترل میدان الکتریکی و کیفیت عایق اهمیت زیادی پیدا میکند.
کابل فشار قوی می تواند از هادی، لایههای نیمههادی، عایق اصلی، صفحه یا شیلد فلزی و روکشهای محافظ تشکیل شود. ساختار دقیق کابل نیز بر اساس ولتاژ نامی، استاندارد و شرایط پروژه تعیین میشود.
انواع کابل برق بر اساس نوع سیستم؛ تک فاز و سه فاز
یکی دیگر از اصطلاحاتی که هنگام خرید کابل با آن روبهرو میشوید، کابل تک فاز و سه فاز است. در واقع نوع کابل و تعداد هادیهای مورد نیاز باید با سیستم برق مصرفکننده هماهنگ باشد.
کابل برق تک فاز
کابل برق تک فاز برای مدارها و تجهیزاتی که از برق تک فاز استفاده می کنند به کار میرود. برق تک فاز در بسیاری از ساختمانهای مسکونی، واحدهای تجاری و تجهیزات برقی عمومی رایج است.
در مدار تک فاز معمولاً هادی فاز و نول وجود دارد و با توجه به طراحی سیستم، هادی حفاظتی یا ارت نیز در نظر گرفته میشود.
برای مثال، بسیاری از مدارهای روشنایی، پریزها و تجهیزات خانگی با سیستم برق تک فاز کار میکنند.
برای انتخاب کابل مورد استفاده در مدار تک فاز باید به جریان مصرفی، توان وسیله، طول مسیر، روش نصب و افت ولتاژ توجه کرد. کابلی که برای یک مدار روشنایی مناسب است، لزوماً برای یک وسیله برقی پرمصرف مناسب نخواهد بود.
کابل برق سه فاز
کابل برق سه فاز برای تأمین انرژی بسیاری از تجهیزات پرقدرت و ماشینآلات مورد استفاده قرار میگیرد. سیستم سه فاز امکان انتقال توان بالاتر را فراهم میکند و به همین دلیل در کارخانهها، کارگاهها، ساختمانهای بزرگ، موتورهای الکتریکی، پمپها و کمپرسورها کاربرد زیادی دارد.
تعداد هادیهای مورد نیاز در یک مدار سه فاز به طراحی سیستم بستگی دارد. در بعضی مدارها سه هادی فاز وجود دارد و در برخی دیگر علاوه بر سه فاز، نول و هادی حفاظتی نیز مورد نیاز است.
برای انتخاب کابل برق سه فاز باید عواملی مانند جریان تجهیزات، توان مصرفی، طول مسیر، روش نصب، دمای محیط و افت ولتاژ مجاز بررسی شوند.
تفاوت کابل برق تک فاز و سه فاز چیست؟
به زبان ساده، برق تک فاز بیشتر در مصارف عمومی و خانگی دیده میشود، در حالی که برق سه فاز در بسیاری از تجهیزات پرقدرت و ماشینآلات صنعتی کاربرد دارد. برای مثال، روشنایی و بسیاری از وسایل معمول یک خانه از برق تک فاز استفاده میکنند؛ اما یک موتور صنعتی بزرگ ممکن است برای فعالیت به برق سه فاز نیاز داشته باشد.
بنابراین انتخاب بین کابل مورد استفاده در مدار تک فاز و سه فاز باید بر اساس نوع شبکه، مشخصات تجهیزات، تعداد هادیهای مورد نیاز و طراحی مدار انجام شود.
انواع کابل برق بر اساس ساختار هادی
ساختار هادی نیز یکی از معیارهای مهم برای شناخت کابل است. هادی میتواند مفتولی، نیمهافشان یا افشان باشد.
کابل برق افشان
کابل برق افشان یکی از انواع پرکاربرد کابل است. هادی این کابل به جای یک مفتول یکپارچه از تعداد زیادی مفتول نازک تشکیل میشود. همین ساختار باعث میشود کابل انعطافپذیری مناسبی داشته باشد.
کابل افشان در مسیرهایی که دارای خمیدگی هستند یا هنگام نصب به انعطاف بیشتری نیاز دارند، کاربرد زیادی دارد. از این کابلها میتوان متناسب با مشخصات فنی محصول در تجهیزات الکتریکی، برخی تابلوها و تأسیسات ساختمانی و صنعتی استفاده کرد.
انواع کابل افشان در تعداد رشته و سطح مقطعهای مختلف تولید میشوند. هنگام خرید کابل برق افشان باید به سطح مقطع هادی، جنس هادی، نوع عایق، ولتاژ نامی و استاندارد تولید توجه کرد.
کابل مفتولی و نیمهافشان
در مقابل کابل افشان، هادی مفتولی ساختار یکپارچه و انعطافپذیری کمتری دارد. این نوع هادی معمولاً برای نصبهای ثابت مناسب است.
هادی نیمهافشان نیز از چند رشته تشکیل شده و از نظر ساختاری بین هادی مفتولی و افشان قرار میگیرد. نوع مناسب هادی باید با توجه به کاربرد و روش نصب کابل انتخاب شود.
تفاوت کابل افشان و کابل چندرشته چیست؟
«افشان» و «چندرشته» دو مفهوم متفاوت هستند که گاهی با یکدیگر اشتباه گرفته میشوند. افشان بودن به ساختار یک هادی اشاره دارد؛ یعنی هادی از تعداد زیادی مفتول نازک تشکیل شده است اما چندرشته بودن کابل به این معنی است که چند هادی عایقشده مجزا درون یک کابل قرار گرفتهاند. بنابراین یک کابل میتواند چندرشته باشد و هادیهای داخل آن نیز از نوع افشان باشند.
کابل تکرشته و چندرشته
کابلها از نظر تعداد هادیهای عایقشده نیز میتوانند تکرشته یا چندرشته باشند. کابل تکرشته دارای یک هادی عایقشده اصلی است، در حالی که کابل چندرشته دارای چند هادی مجزاست که معمولاً درون یک روکش مشترک قرار گرفتهاند.
کابلهای چندرشته بسته به تعداد هادیها و طراحی مدار میتوانند در سیستمهای تک فاز، سه فاز، فرمان و کاربردهای مختلف مورد استفاده قرار گیرند.

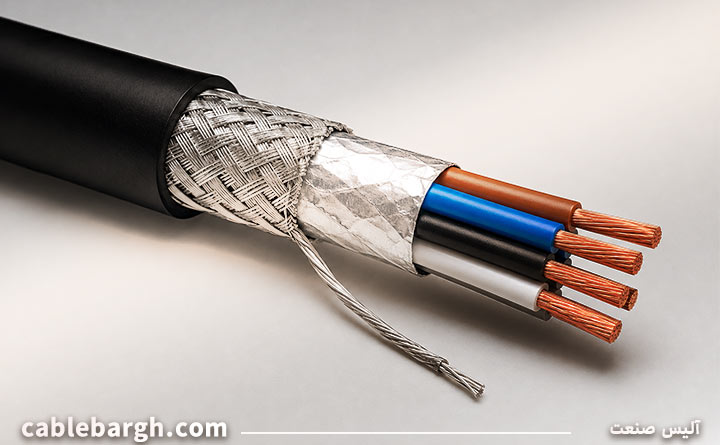

کابل شیلددار چیست؟
کابل شیلددار دارای یک لایه رسانا برای کاهش اثر نویز و تداخلات الکترومغناطیسی است. به زبان ساده، شیلد مانند یک لایه محافظ در برابر بخشی از نویزهای الکتریکی عمل میکند تا انتقال سیگنال کمتر تحت تأثیر تجهیزات اطراف قرار گیرد. این لایه میتواند به شکل فویل، بافت فلزی یا ساختارهای مشابه ساخته شود.
کابلهای شیلددار بهخصوص در سیستمهای کنترل، ابزار دقیق، اتوماسیون صنعتی و انتقال سیگنال کاربرد دارند.
برای مثال، در یک کارخانه ممکن است موتورهای الکتریکی و تجهیزات قدرت باعث ایجاد نویز الکترومغناطیسی شوند. در چنین محیطی، استفاده صحیح از کابل شیلددار برای مدارهای حساس میتواند به کاهش تأثیر نویز کمک کند.
البته عملکرد شیلد به نحوه طراحی، نصب و اتصال آن نیز وابسته است و صرفاً خرید کابل شیلددار برای دستیابی به عملکرد مناسب کافی نیست.
کابل زرهدار یا آرموردار چیست؟
در بعضی مسیرها کابل در معرض ضربه، فشار یا آسیب مکانیکی قرار دارد. در چنین شرایطی ممکن است استفاده از کابل زرهدار یا آرموردار در طراحی پروژه در نظر گرفته شود. این کابلها دارای یک لایه محافظ مکانیکی هستند که حفاظت بیشتری برای کابل ایجاد می کند.
برای مثال، در برخی تأسیسات صنعتی و زیرساختی یا مسیرهایی که احتمال وارد شدن تنش مکانیکی به کابل وجود دارد، کابل زرهدار میتواند گزینه مناسبی باشد. نوع زره و ساختار کابل باید بر اساس روش نصب و شرایط واقعی محیط انتخاب شود.
انواع کابل برق ساختمانی
کابل برق ساختمانی به کابلهایی گفته میشود که متناسب با طراحی و مشخصات فنی خود در تأسیسات الکتریکی ساختمانهای مسکونی، اداری و تجاری مورد استفاده قرار میگیرند.
روشنایی، پریزها، سیستمهای تأسیساتی و تجهیزات الکتریکی ساختمان هرکدام ممکن است به کابل با تعداد رشته و سطح مقطع متفاوت نیاز داشته باشند.
به همین دلیل نمیتوان یک نوع یا سایز کابل برق را برای تمام قسمتهای ساختمان مناسب دانست. جریان مصرفی، طول مسیر، نحوه نصب و نوع مصرفکننده باید در انتخاب کابل بررسی شوند.
برای مثال، نیاز یک مدار روشنایی با مدار تغذیه یک تجهیز پرمصرف یکسان نیست و سطح مقطع کابل باید متناسب با شرایط مدار تعیین شود.
انواع کابل برق صنعتی
کابل برق صنعتی عنوانی کلی برای کابلهایی است که در کارخانهها، خطوط تولید، کارگاهها، پالایشگاهها، صنایع فولاد، پتروشیمی، معادن و سایر محیطهای صنعتی مورد استفاده قرار می گیرند.
بنابراین «صنعتی» لزوماً به یک ساختار مشخص از کابل اشاره ندارد. یک کابل صنعتی میتواند بر اساس نیاز پروژه شیلددار، افشان، زرهدار یا دارای ساختار دیگری باشد.
از کابلهای پرکاربرد در محیطهای صنعتی میتوان به کابل قدرت، کابل کنترل و کابل ابزار دقیق اشاره کرد.
کابل قدرت برای انتقال انرژی الکتریکی به ماشینآلات و تجهیزات استفاده میشود. کابل کنترل برای انتقال فرمانها و سیگنالهای کنترلی میان تجهیزات کاربرد دارد و کابل ابزار دقیق نیز برای انتقال سیگنالهای مرتبط با اندازهگیری و کنترل فرایندها مورد استفاده قرار میگیرد.
در محیطهای صنعتی، شرایط محل نصب نیز اهمیت زیادی دارد. وجود رطوبت، روغن، مواد شیمیایی، دمای نامناسب، نویز الکترومغناطیسی یا احتمال آسیب مکانیکی میتواند روی انتخاب نوع کابل تأثیر بگذارد.
کابل مسی و آلومینیومی
انواع کابل برق را می توان بر اساس جنس هادی نیز به کابل مسی و آلومینیومی تقسیم کرد. کابل مسی رسانایی الکتریکی بالایی دارد و در بسیاری از پروژههای ساختمانی و صنعتی رایج است.
کابل آلومینیومی وزن کمتری دارد و در برخی پروژهها میتواند از نظر هزینه گزینه اقتصادیتری باشد. با این حال برای انتقال جریان مشابه، سطح مقطع مورد نیاز هادی مسی و آلومینیومی یکسان نیست و اتصالات نیز باید متناسب با جنس هادی انتخاب شوند.
به زبان ساده، کابل مسی در بسیاری از تأسیسات ساختمانی انتخاب رایجی است، در حالی که کابل آلومینیومی در برخی پروژههای توزیع برق و مسیرهایی که وزن و هزینه اهمیت بیشتری دارد مورد استفاده قرار میگیرد.
انتخاب نهایی میان کابل مسی و آلومینیومی باید بر اساس طراحی فنی و شرایط اقتصادی پروژه انجام شود.

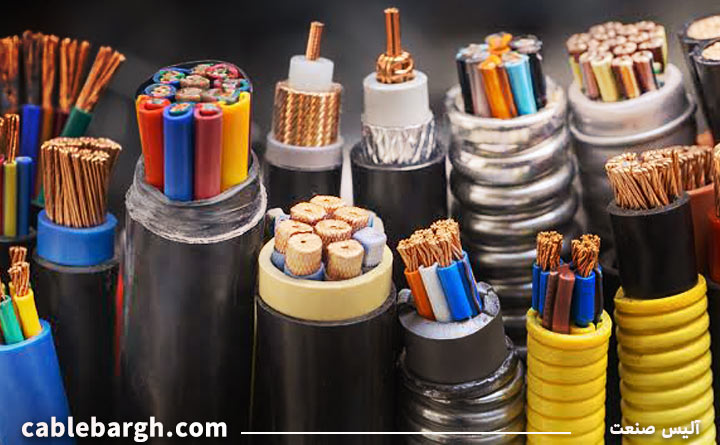

چگونه از بین انواع کابل برق انتخاب کنیم؟
برای انتخاب کابل مناسب نمیتوان فقط به نام کابل یا قیمت آن توجه کرد. مشخصات مدار و شرایط محل نصب باید بهصورت همزمان بررسی شوند.
- ولتاژ نامی: ولتاژ نامی کابل باید متناسب با سیستم الکتریکی باشد.
- جریان و سطح مقطع: سطح مقطع هادی باید بر اساس جریان مورد نیاز و شرایط نصب تعیین شود.
- طول مسیر: با افزایش طول مسیر، افت ولتاژ اهمیت بیشتری پیدا میکند.
- تک فاز یا سه فاز بودن: نوع شبکه و تعداد هادیهای مورد نیاز باید مشخص شود.
- انعطافپذیری: اگر مسیر نصب دارای خمیدگی است یا انعطاف کابل اهمیت دارد، ساختار هادی باید متناسب با این نیاز انتخاب شود.
- نویز الکترومغناطیسی: در مدارهای حساس به نویز ممکن است کابل شیلددار مورد نیاز باشد.
- احتمال آسیب مکانیکی: در بعضی محیطها استفاده از کابل دارای حفاظت مکانیکی مناسب ضروری است.
- جنس هادی: مس یا آلومینیوم بودن هادی روی مشخصات فنی، اتصالات، وزن و هزینه تأثیر میگذارد.
- شرایط محیطی: دما، رطوبت، مواد شیمیایی، روغن، نور خورشید و سایر شرایط محل نصب باید در نظر گرفته شوند.
برای هر کاربرد چه نوع کابلی مناسب است؟
اگرچه انتخاب نهایی کابل به محاسبات فنی نیاز دارد، برای شناخت اولیه میتوان کاربرد انواع کابل برق را به زبان ساده اینطور توضیح داد:
برای مصارف عمومی ساختمان معمولاً کابلها و سیمهای متناسب با تأسیسات فشار ضعیف استفاده میشوند.
برای مدارهای خانگی و بسیاری از تجهیزات معمول باید کابل متناسب با سیستم تک فاز انتخاب شود.
برای موتورها، پمپها و ماشینآلات صنعتی سه فاز باید کابل متناسب با سیستم سه فاز و جریان مورد نیاز تجهیزات انتخاب شود.
اگر انعطافپذیری کابل اهمیت داشته باشد، کابل افشان متناسب با کاربرد میتواند گزینه مناسبی باشد.
اگر مدار در معرض نویز الکترومغناطیسی قرار داشته باشد، ممکن است استفاده از کابل شیلددار ضروری باشد.
اگر کابل در معرض آسیب مکانیکی باشد، بسته به شرایط پروژه ممکن است کابل زرهدار انتخاب شود.
در شبکههای توزیع و انتقال انرژی با ولتاژ بالاتر نیز کابلهای فشار متوسط یا فشار قوی متناسب با سطح ولتاژ شبکه مورد استفاده قرار میگیرند.
این موارد تنها یک راهنمای عمومی هستند و برای تعیین دقیق نوع و سطح مقطع کابل، بهخصوص در تجهیزات پرمصرف و پروژههای صنعتی، باید محاسبات فنی انجام شود.
جمعبندی
تنوع بالای انواع کابل برق به این دلیل است که شرایط تمام مدارهای الکتریکی یکسان نیست. یک کابل ممکن است بر اساس سطح ولتاژ در گروه فشار ضعیف قرار گیرد، از نظر ساختار هادی افشان باشد، چندرشته باشد و در عین حال در یک سیستم برق تک فاز مورد استفاده قرار گیرد. بنابراین دستهبندیهای مختلف کابل لزوماً مقابل یکدیگر قرار ندارند.
کابلهای فشار ضعیف، متوسط و قوی بر اساس سطح ولتاژ دستهبندی میشوند. کابلهای مورد استفاده در سیستمهای تک فاز و سه فاز نیز باید متناسب با نوع شبکه و مصرفکننده انتخاب شوند. کابل برق افشان انعطافپذیری مناسبی دارد، کابل شیلددار برای کاهش اثر نویز در کاربردهای حساس مورد استفاده قرار میگیرد و کابل زرهدار حفاظت مکانیکی بیشتری ایجاد میکند.
در ساختمانها باید کابل متناسب با نوع مدار و تجهیزات انتخاب شود و در محیطهای صنعتی نیز عواملی مانند توان تجهیزات، شرایط محیطی، نویز و احتمال آسیب مکانیکی اهمیت بیشتری پیدا میکنند.
در نهایت، برای انتخاب از میان انواع کابل برق باید ولتاژ، جریان، سطح مقطع، طول مسیر، افت ولتاژ، نوع شبکه، جنس هادی، شرایط نصب و استانداردهای مورد نیاز را در کنار یکدیگر بررسی کرد. انتخاب صحیح کابل نهتنها عملکرد مناسب تجهیزات را تضمین میکند، بلکه نقش مهمی در افزایش ایمنی و دوام سیستم الکتریکی دارد.
