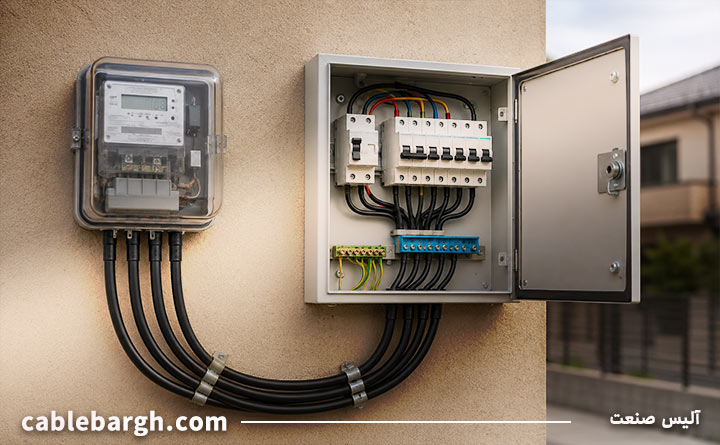

کابل برق پشت کنتور، کابلی است که وظیفه انتقال جریان برق از کنتور به تابلو برق اصلی ساختمان را بر عهده دارد. یکی از مهم ترین بخش های سیستم برق رسانی ساختمان، کابل پشت کنتور است. تمام جریان مصرفی واحدهای مسکونی، تجاری یا صنعتی از طریق این کابل منتقل می شود. در انتخاب کابل برق پشت کنتور دقت کنید زیرا استفاده از کابل برق نامناسب میتواند باعث افزایش دمای سیم، افت ولتاژ، آسیب دیدن تجهیزات برقی و حتی آتشسوزی شود. تعیین نوع کابل، سطح مقطع، جنس هادی و میزان جریان مجاز باید بر اساس استانداردهای برق ساختمان باشد. برای کابل برق پشت کنتور معمولا از کابل افشان و کابل مسی استفاده می شود. معمولاً از کابلهای مسی ۶، 10 یا 16 میلیمتری برای این منظور استفاده میشود؛ اما انتخاب نهایی به ظرفیت انشعاب بستگی دارد.

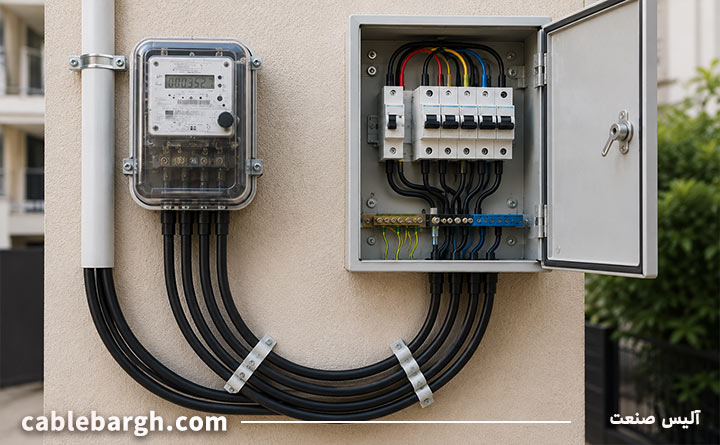

چه کابلی برای کابل برق پشت کنتور مناسب است؟
برای انتخاب کابل مناسب باید به شرایط ساختمان، ظرفیت انشعاب و محل نصب توجه کنید. برای کابل پشت کنتور معمولا از سه کابل مسی، آلومینیومی، افشان بیشتر استفاده می شود.
کابل مسی
رایج ترین کابل برای پشت کنتور، کابل مسی است. این کابل رسانایی الکتریکی بالایی دارد و می تواند جریان بیشتری نسبت به کابل آلومینیومی منتقل کند. از مزایای کابل مسی می توان به: رسانایی بالا، انعطاف پذیری مناسب، مقاومت کمتر، طول عمر زیاد اشاره کرد.
کابل آلومینیومی
اگر ساختمان به گونه ای است که به کابلهای با سطح مقطع بالا نیاز دارید؛ پیشنهاد می شود از کابل آلومینیومی استفاده کنید تا هزینه ها کاهش یابد. از مزایای کابل آلومینیومی می توان به: قیمت کمتر، وزن پایین و مناسب برای مسیرهای طولانی اشاره کرد. نصب این کابل نیازمند استفاده از اتصالات مخصوص است بنابراین نصب را به برق کار ماهر بسپارید.
کابل افشان
کابل افشان انعطاف پذیری بالایی دارد به همین خاطر در پروژه های ساختمانی زیاد از آن استفاده می شود. کابل افشان از تعداد زیادی رشته نازک تشکیل شده است و نصب آسانتری دارد. کابل افشان را می توانید با قیمت مناسب از سایت آلیس صنعت خریداری کنید. استفاده از کابل افشان برای پشت کنتور به قوانین شرکت توزیع برق و شرایط پروژه بستگی دارد.

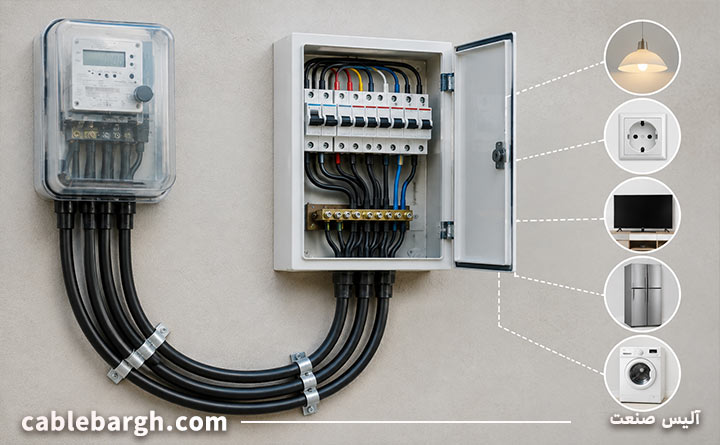

کاربرد کابل برق پشت کنتور
مهم ترین کاربرد کابل برق پشت کنتور، انتقال انرژی الکتریکی از کنتور به سیستم توزیع داخلی ساختمان است. این کابل باید بتواند جریان مورد نیاز تمام تجهیزات برقی ساختمان را بدون ایجاد افت ولتاژ یا افزایش بیش از حد دما انتقال دهد. از وظایف کابل پشت کنتور می توان به موارد زیر اشاره کرد:
- انتقال برق از کنتور به تابلو برق
- محافظت از تجهیزات برقی
- تأمین جریان مورد نیاز ساختمان
- افزایش ایمنی سیستم برق
- جلوگیری از افت ولتاژ
در انتخاب کابل دقت کنید؛ زیرا هرگونه اشتباه در انتخاب این کابل میتواند عملکرد کل سیستم برق ساختمان را تحت تأثیر قرار دهد.
تعیین سایز کابل برق پشت کنتور
برای انتخاب کابل برق پشت کنتور به سطح مقطع آن توجه کنید. برای محاسبه سایز کابل برق مناسب برای پشت کنتوربه فاکتورهای زیر توجه کنید:
- میزان جریان مصرفی (هرچه میزان مصرف برق ساختمان بیشتر باشد، به کابل بزرگتری نیاز خواهد بود.)
- نوع انشعاب (انشعاب تکفاز و سهفاز به کابلهای متفاوتی نیاز دارند.)
- طول مسیر کابل (با افزایش طول کابل، افت ولتاژ بیشتر میشود. در این شرایط باید از کابلهایی با سطح مقطع بالاتر استفاده کرد.)
- شرایط محیطی (دمای محیط، نحوه نصب کابل و قرار گرفتن آن در داخل لوله یا زیر زمین میتواند ظرفیت انتقال جریان را تغییر دهد.)
رایج ترین سایزهای کابل برق پشت کنتور
در اکثر ساختمانهای مسکونی از کابلهای زیر برای پشت کنتور استفاده میشود:
| نوع انشعاب | سایز رایج کابل |
| 25 آمپر تکفاز | 6 میلیمتر |
| 32 آمپر تکفاز | 6 تا 10 میلیمتر |
| 50 آمپر تکفاز | 10 میلیمتر |
| 63 آمپر سهفاز | 16 میلیمتر |
| 100 آمپر سهفاز | 25 میلیمتر |
این مقادیر تقریبی هستند و انتخاب نهایی باید توسط متخصص برق انجام شود. اگر ساختمان شما یک واحد ۱۰۰ متری با انشعاب ۲۵ آمپر داشته باشد، معمولاً از کابل مسی ۶ میلیمتری استفاده میشود.
کابل پشت کنتور باید چند رشته باشد؟
تعداد رشتههای کابل پشت کنتور به نوع سیستم برق بستگی دارد. در سیستم تکفاز معمولاً از کابلهای دو رشته یا سه رشته استفاده میشود. در سیستم سهفاز نیز کابلهای چهار رشته و پنج رشته کاربرد بیشتری دارند. انتخاب تعداد رشته کابل به وجود سیم ارت، نوع تابلو برق، نوع سیستم توزیع، استانداردهای پروژه بستگی دارد.
آیا کابل پشت کنتور باید شیلددار باشد؟
در ساختمان های مسکونی نیازی نیست از کابل شیلددار استفاده کنید. کابل شیلددار بیشتر در محیطهای صنعتی، کارخانهها و مکانهایی که احتمال ایجاد نویز الکترومغناطیسی وجود دارد، کاربرد دارد. در اغلب ساختمان ها از کابل معمولی استفاده می شود.
خرید کابل برق پشت کنتور
هنگام خرید کابل برق پشت کنتور حتما به استانداردهای تولید توجه کنید. برای تولید یک کابل استاندارد از هادی با کیفیت استفاده می شود و ضخامت عایق آن مناسب است. از دیگر ویژگی های کابل استاندارد می توان به: مقاومت حرارتی بالا، تأییدیه استاندارد، ظرفیت مناسب انتقال جریان اشاره کرد. انتخاب کابل بی کیفیت مقاومت الکتریکی را افزایش می دهد و ایمنی را کاهش می دهد.
قیمت کابل برق پشت کنتور
قیمت کابل برق پشت کنتور به جنس هادی، تعداد رشته ها، سطح مقطع، برند تولید کننده، طول کابل، قیمت جهانی مس و آلومینیوم بستگی دارد. قبل از خرید حتما مشخصات فنی پروژه را کامل بررسی کنید تا بتوانید کابل مناسب انتخاب کنید. قیمت روز کابل پشت کنتور را می توانید از کارشناسان استعلام بگیرید.
رایج ترین اشتباهات انتخاب کابل برق پشت کنتور
بسیاری از مشکلات سیستم برق ساختمان به دلیل این است که کابل نادرست انتخاب کرده اید. از رایج ترین اشتباهات انتخاب کابل برق پشت کنتور می توان به موارد زیر اشاره کرد:
- انتخاب کابل با سطح مقطع کمتر از مقدار مورد نیاز
- بی توجهی به طول مسیر
- استفاده از کابل های غیر استاندارد
- نادیده گرفتن شرایط محیطی
کابل برق پشت کنتور در ساختمانهای تکفاز
کابل برق پشت کنتور در ساختمانهای تکفاز یکی از مهمترین بخشهای سیستم برقکشی ساختمان محسوب میشود. این کابل وظیفه انتقال جریان برق از کنتور به تابلو برق را بر عهده دارد و انتخاب نادرست آن میتواند باعث افزایش دمای کابل، افت ولتاژ، کاهش عمر تجهیزات برقی و حتی بروز آتشسوزی شود. به همین دلیل، انتخاب کابل مناسب برای ساختمانهای تکفاز اهمیت زیادی دارد.
در ساختمانهای مسکونی، معمولاً از انشعاب برق تکفاز استفاده میشود. در این نوع سیستم، برق از طریق یک فاز و یک نول به ساختمان منتقل میشود. ظرفیت انشعاب در ساختمانهای تکفاز معمولاً ۲۵، ۳۲ یا ۵۰ آمپر است و انتخاب کابل باید بر اساس همین ظرفیت انجام شود.
در بسیاری از ساختمانهای دارای انشعاب ۲۵ آمپر، از کابل مسی ۶ میلیمتری استفاده میشود. در ساختمانهایی که میزان مصرف برق بیشتر است، ممکن است استفاده از کابل ۱۰ میلیمتری ضروری باشد. البته طول مسیر کابل، تعداد تجهیزات برقی و شرایط نصب نیز در تعیین سطح مقطع مناسب تأثیر دارند.
کابل مسی یکی از بهترین گزینهها برای استفاده در پشت کنتور ساختمانهای تکفاز است. این کابل رسانایی بالایی دارد و میتواند جریان برق را با کمترین میزان افت ولتاژ منتقل کند. برخی از ساختمانها نیز از کابل افشان استفاده میکنند. کابل افشان انعطافپذیری بیشتری دارد و نصب آن آسانتر است.
پیش از خرید کابل برق پشت کنتور در ساختمانهای تکفاز، بهتر است ظرفیت انشعاب، طول مسیر و استانداردهای شرکت توزیع برق را بررسی کنید. انتخاب کابل استاندارد علاوه بر افزایش ایمنی، از آسیب دیدن وسایل برقی جلوگیری میکند و باعث بهبود عملکرد سیستم برق ساختمان میشود.
کابل برق پشت کنتور در ساختمانهای سهفاز
کابل برق پشت کنتور در ساختمانهای سهفاز نقش مهمی در انتقال ایمن و پایدار انرژی الکتریکی دارد. این کابل وظیفه انتقال برق از کنتور به تابلو برق اصلی را بر عهده دارد و باید بتواند جریان مورد نیاز ساختمان را بدون ایجاد افت ولتاژ یا افزایش بیش از حد دما منتقل کند. انتخاب نادرست کابل میتواند باعث کاهش راندمان سیستم برق، آسیب به تجهیزات و افزایش خطرات ایمنی شود.
سیستم برق سهفاز معمولاً در ساختمانهای بزرگ، مجتمعهای مسکونی، کارگاهها، کارخانهها و واحدهای تجاری مورد استفاده قرار میگیرد. در این نوع سیستم، مصرف برق بیشتر از ساختمانهای تکفاز است و به همین دلیل باید از کابلهایی با سطح مقطع مناسب استفاده شود.
برای انتخاب کابل برق پشت کنتور در ساختمانهای سهفاز، باید به عواملی مانند ظرفیت انشعاب، میزان مصرف برق، طول مسیر کابل و شرایط نصب توجه کرد. در بسیاری از پروژهها، از کابلهای 16 یا 25 میلیمتری استفاده میشود، اما انتخاب نهایی باید بر اساس محاسبات دقیق انجام شود.
کابل مسی یکی از بهترین گزینهها برای ساختمانهای سهفاز محسوب میشود. این کابل رسانایی بالایی دارد و میتواند جریان بیشتری را منتقل کند. در برخی پروژهها نیز از کابل آلومینیومی استفاده میشود. وزن کمتر و قیمت مناسبتر از مهمترین مزایای کابل آلومینیومی هستند.
تعداد رشتههای کابل در سیستمهای سهفاز معمولاً چهار یا پنج رشته است. استفاده از سیم ارت در بسیاری از ساختمانها ضروری است و میتواند ایمنی سیستم را افزایش دهد.
قبل از خرید کابل برق پشت کنتور در ساختمانهای سهفاز، بهتر است مشخصات فنی پروژه را بهدقت بررسی کنید. استفاده از کابل استاندارد و انتخاب سطح مقطع مناسب، از بروز مشکلاتی مانند افت ولتاژ، افزایش دمای کابل و آسیب دیدن تجهیزات برقی جلوگیری میکند.
جمعبندی
کابل برق پشت کنتور یکی از مهمترین اجزای سیستم برق ساختمان است و انتخاب صحیح آن نقش مهمی در ایمنی و عملکرد تجهیزات برقی دارد. نوع انشعاب، میزان جریان، طول مسیر و شرایط نصب از مهمترین عوامل تعیینکننده سایز کابل هستند.
استفاده از کابلهای استاندارد و محاسبه دقیق سطح مقطع میتواند از بروز مشکلاتی مانند افت ولتاژ، افزایش دما و آتشسوزی جلوگیری کند. اگر قصد خرید کابل برق پشت کنتور را دارید، بهتر است قبل از انتخاب، ظرفیت مصرف ساختمان و استانداردهای شرکت توزیع برق را بررسی کنید.
سؤالات متداول
کابل برق پشت کنتور چیست؟
کابلی است که برق را از کنتور به تابلو برق ساختمان منتقل میکند.
برای پشت کنتور از کابل مسی استفاده کنیم یا آلومینیومی؟
کابل مسی رسانایی بیشتری دارد؛ اما کابل آلومینیومی قیمت کمتری دارد.
سایز کابل پشت کنتور چگونه تعیین میشود؟
بر اساس جریان مصرفی، طول مسیر، نوع انشعاب و شرایط نصب تعیین میشود.
آیا میتوان از کابل افشان استفاده کرد؟
بله، اما باید با استانداردهای پروژه و مقررات شرکت توزیع برق مطابقت داشته باشد.
