قطع شدن کابل برق یکی از مشکلاتی است که ممکن است در سیمکشی ساختمان، تابلو برق، تجهیزات صنعتی یا وسایل برقی مشاهده شود. گاهی یک پریز ناگهان برق ندارد، دستگاهی بدون دلیل خاموش میشود یا برق یک بخش از ساختمان مدام قطع و وصل میشود. در چنین شرایطی یکی از احتمالات، آسیب یا قطعی کابل برق است؛ هرچند همیشه مشکل از خود کابل نیست.
بهطور خلاصه، شایعترین علتهای قطع شدن کابل برق شامل شل شدن اتصالات، عبور جریان بیشتر از ظرفیت کابل، فرسودگی، آسیب مکانیکی، خم شدن یا کشیدگی بیش از حد کابل، رطوبت و حرارت بالا هستند.
نکته مهم این است که ابتدا باید مشخص شود مشکل واقعاً از کابل است یا قطعه دیگری مانند فیوز، کلید، پریز، ترمینال یا خود وسیله برقی باعث قطع جریان شده است.
در ادامه بررسی میکنیم چرا کابل برق قطع میشود؟ از کجا بفهمیم مشکل از کابل است؟ چگونه محل قطعی را پیدا کنیم؟ و چه زمانی کابل باید تعمیر یا تعویض شود؟

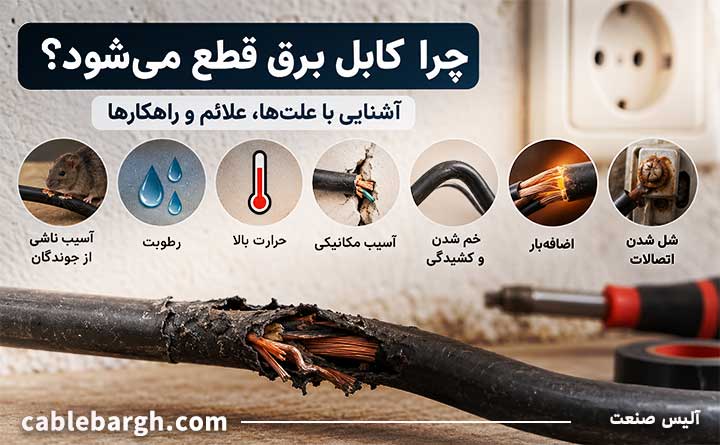

مهمترین دلایل قطع شدن کابل برق
قطع شدن کابل همیشه یک علت مشخص ندارد. نوع کابل، سطح مقطع، مقدار جریان، نحوه نصب، شرایط محیطی و کیفیت اتصالات همگی میتوانند در ایجاد این مشکل نقش داشته باشند.
1. شل شدن اتصال کابل در ترمینال
یکی از رایجترین علتهای قطعی برق، بهخصوص در پریزها، تابلوهای برق و تجهیزات الکتریکی، شل شدن اتصال کابل است. وقتی سیم یا کابل بهدرستی در ترمینال محکم نشده باشد، مقاومت الکتریکی در محل اتصال افزایش پیدا میکند. این مقاومت میتواند باعث تولید حرارت شود.
در ادامه ممکن است محل اتصال: داغ شود یا تغییر رنگ دهد و سیاه شود؛ عایق اطراف آن ذوب شود یا هادی کابل از محل اتصال بسوزد و قطع شود. این نوع خرابی گاهی باعث قطعی کامل نمیشود و برق بهصورت متناوب قطع و وصل میشود.
2. عبور جریان بیشتر از ظرفیت کابل
هر کابل برای عبور مقدار مشخصی جریان طراحی شده است. اگر جریان مصرفکننده بیشتر از ظرفیت کابل باشد، دمای هادی افزایش پیدا می کند. برای مثال، استفاده از کابل با سطح مقطع پایین برای کولر، پمپ، هیتر، موتور یا سایر تجهیزات پرمصرف میتواند باعث گرم شدن کابل شود. ادامه این وضعیت ممکن است باعث ایجاد مشکلات زیر شود:
- گرم شدن شدید کابل
- تخریب عایق
- ذوب شدن روکش
- ضعیف شدن هادی
- اتصال کوتاه
- در نهایت قطع شدن کابل
به همین دلیل انتخاب سایز مناسب کابل برق اهمیت زیادی دارد. سطح مقطع کابل باید متناسب با جریان مصرفی، طول مسیر، شرایط نصب و دمای محیط انتخاب شود.
3. فرسودگی کابل برق
کابلها عمر نامحدود ندارند. کابلهایی که سالها در ساختمان یا تجهیزات مختلف استفاده شدهاند ممکن است به مرور دچار فرسودگی شوند. عواملی مانند رطوبت، تغییرات دما، فشار مکانیکی، لرزش، مواد شیمیایی و حرارت میتوانند عمر کابل را کاهش دهند. در کابلهای قدیمی ممکن است عایق خشک و شکننده شود یا هادی داخل کابل در نقاط ضعیف آسیب ببیند. به همین دلیل در ساختمانهای قدیمی احتمال خرابی کابل و سیمکشی بیشتر است.
4. آسیب مکانیکی کابل
یکی دیگر از علتهای رایج قطعی کابل، وارد شدن فشار یا ضربه فیزیکی به آن است. برای مثال هنگام سوراخ کردن دیوار برای نصب: کابینت؛ تلویزیون؛ تابلو؛ قفسه؛ یا تجهیزات ساختمانی ممکن است مته یا پیچ به کابل داخل دیوار برخورد کند.
گاهی هادی کابل کاملاً قطع نمیشود و تنها بخشی از آن آسیب میبیند. چنین کابلی ممکن است همچنان کار کند اما به دلیل کاهش سطح مؤثر هادی، در محل آسیب گرم شود.
5. خم شدن یا کشیده شدن بیش از حد کابل
هر کابل حد مشخصی برای خم شدن دارد. خم کردن کابل با شعاع بسیار کم میتواند به هادیهای داخلی فشار وارد کند. این مشکل بهخصوص در کابل افشان یا کابلهایی که دائماً حرکت می کنند اهمیت بیشتری دارد. برای مثال در: کابل وسایل قابل حمل؛کابل تجهیزات متحرک؛ کابل ماشینآلات؛ کابل آسانسور؛ کابل جرثقیل حرکت مداوم میتواند بهتدریج باعث شکستگی رشتههای مسی شود.
کشیدن بیش از حد کابل هنگام عبور دادن آن از لوله برق یا کانال نیز میتواند به هادی آسیب بزند.
6. رطوبت و نفوذ آب
رطوبت یکی دیگر از عوامل مهم خرابی کابل است، بهخصوص اگر روکش کابل از قبل آسیب دیده باشد. نفوذ رطوبت میتواند باعث مشکلات زیر در کابل شود:
- خوردگی هادی
- کاهش کیفیت عایق
- نشتی جریان
- اتصال کوتاه
- قطعی کابل
در فضای باز، محیطهای مرطوب، موتورخانهها و مسیرهای زیرزمینی باید از کابلی استفاده شود که برای شرایط محیطی محل نصب مناسب باشد.
7. حرارت بیش از حد
قرار گرفتن کابل در محیط بسیار گرم میتواند عمر عایق و روکش آن را کاهش دهد. این موضوع ممکن است در نزدیکی: موتورهای صنعتی؛ تجهیزات گرمایشی؛ لولههای گرم؛ کورهها؛ یا کانالهای شلوغ کابل اتفاق بیفتد.
در مسیرهایی که چند کابل کنار هم قرار گرفتهاند نیز دفع حرارت دشوارتر میشود و در برخی شرایط ظرفیت جریاندهی کابل کاهش پیدا میکند.
8. اتصال کوتاه
اتصال کوتاه زمانی ایجاد میشود که دو هادی دارای اختلاف ولتاژ بهطور مستقیم یا از طریق مسیر با مقاومت بسیار کم با یکدیگر تماس پیدا کنند. در چنین شرایطی جریان زیادی از مدار عبور میکند و معمولاً فیوز یا کلید حفاظتی مدار را قطع میکند. اگر سیستم حفاظتی مناسب نباشد، حرارت ناشی از اتصال کوتاه میتواند عایق و حتی هادی کابل را تخریب کند. در موارد شدید خطر آتشسوزی نیز وجود دارد.
9. استفاده از کابل بیکیفیت یا غیراستاندارد
کیفیت ساخت کابل نقش مهمی در ایمنی و طول عمر آن دارد. برخی کابلهای غیراستاندارد ممکن است:
- سطح مقطع واقعی کمتری از مقدار درجشده داشته باشند.
- از هادی با کیفیت پایین استفاده کنند.
- عایق مناسبی نداشته باشند.
- ضخامت روکش آنها کافی نباشد.
در چنین کابلهایی احتمال افزایش دما، خرابی عایق و آسیب هادی بیشتر است.
10. آسیب ناشی از جوندگان
در انبارها، کارگاهها، موتورخانهها و برخی محیطهای صنعتی، موش و سایر جوندگان ممکن است روکش کابل را آسیب بزنند. اگر عایق از بین برود، هادی ممکن است در معرض رطوبت یا اجسام فلزی قرار گیرد و احتمال اتصال کوتاه یا قطعی افزایش پیدا کند.
| علامت مشاهدهشده | علت احتمالی | اقدام مناسب |
| قطع کامل برق | خرابی فیوز، اتصال یا قطعی کابل | بررسی مدار توسط متخصص |
| قطع و وصل شدن برق | اتصال شل یا شکستگی بخشی از هادی | بررسی ترمینالها و کابل |
| داغ شدن کابل | اضافهبار یا اتصال نامناسب | قطع مصرف و بررسی سایز کابل |
| بوی سوختگی | گرم شدن اتصال یا آسیب عایق | قطع فوری مدار |
| سیاه شدن ترمینال | اتصال شل و تولید حرارت | تعویض یا اصلاح اتصال |
| قطع مکرر فیوز | اضافهبار، اتصال کوتاه یا خرابی کابل | بررسی تخصصی مدار |
| برق نداشتن فقط یک پریز | خرابی پریز، اتصال یا کابل مسیر | بررسی پریز و سیمکشی |
از کجا بفهمیم مشکل از کابل است یا فیوز و وسیله برقی؟
قطع شدن برق همیشه به معنی قطع شدن کابل نیست. اگر یک دستگاه روشن نمیشود، ابتدا باید احتمالات سادهتر بررسی شوند. برای مثال ممکن است:
- فیوز یا کلید مینیاتوری قطع شده باشد
- پریز خراب باشد
- دوشاخه یا کابل خود دستگاه آسیب دیده باشد
- کلید برق خراب شده باشد
- ترمینال اتصال شل شده باشد
- کابل مسیر دچار قطعی شده باشد
اگر چند وسیله متصل به یک مدار همزمان از کار افتادهاند ولی فیوز ظاهراً سالم است، احتمال وجود مشکل در اتصالات یا سیمکشی مسیر بیشتر میشود. اگر تنها یک دستگاه مشکل دارد، بهتر است ابتدا خود دستگاه، دوشاخه و کابل آن بررسی شود.
علائم قطعی یا خرابی کابل برق
قطعی کابل همیشه باعث خاموش شدن کامل مدار نمیشود. بعضی علائم میتوانند نشان دهند که کابل یا اتصالات آن دچار مشکل شدهاند:
- برق یک بخش ناگهان قطع میشود
- دستگاه مدام خاموش و روشن میشود
- کابل یا پریز داغ میشود
- بوی سوختگی احساس میشود
- جرقه مشاهده میشود
- روکش کابل تغییر رنگ داده یا سیاه شده است
- فیوز مکرراً قطع میشود
- دستگاه عملکرد نامنظم دارد
- ولتاژ در محل مصرف کاهش پیدا میکند
چگونه بفهمیم کابل برق قطع شده است؟
تشخیص قطعی کابل معمولاً باید مرحلهبهمرحله انجام شود. در یک بررسی اصولی ابتدا مشخص میشود که آیا برق از منبع وارد مدار میشود یا خیر. سپس فیوز، تجهیزات، اتصالات و در نهایت خود کابل بررسی میشوند. یکی از روشهای رایج برای بررسی سلامت هادی کابل، تست پیوستگی با مولتیمتر است.
برای انجام این تست باید برق مدار کاملاً قطع و کابل از منبع ولتاژ جدا شود. سپس میتوان پیوستگی دو سر هر رشته کابل را بررسی کرد. اگر میان دو سر یک رشته پیوستگی وجود نداشته باشد، احتمال قطعی هادی وجود دارد.
هشدار: کار با برق شهری میتواند خطر برقگرفتگی و آتشسوزی داشته باشد. اگر تجربه کافی در برقکاری ندارید، تابلو برق، سیمهای برقدار یا کابلهای داخل ساختمان را شخصاً آزمایش نکنید و از برقکار متخصص کمک بگیرید.
قطعی کابل داخل دیوار چگونه پیدا میشود؟
پیدا کردن قطعی کابل داخل دیوار معمولاً سختتر از کابلهای قابل مشاهده است. برقکار ممکن است بسته به نوع مدار و محل کابل از ابزارهایی مانند: ردیاب سیم، تستر کابل،دستگاه تشخیص مسیر سیم یا تجهیزات تخصصی عیبیابی استفاده کند.
این تجهیزات در برخی موارد میتوانند مسیر کابل یا محدوده احتمالی خرابی را مشخص کنند و از تخریب غیرضروری بخش بزرگی از دیوار جلوگیری کنند. البته همیشه نمیتوان نقطه خرابی را با دقت کامل و بدون هیچ تخریبی پیدا کرد. نتیجه به نوع کابل، محل نصب و نوع آسیب بستگی دارد.
چرا کابل برق گاهی وصل و گاهی قطع میشود؟
قطع و وصل شدن برق یکی از علائمی است که نباید نادیده گرفته شود. یکی از علتهای رایج این اتفاق، اتصال ضعیف در ترمینال است.در کابلهای افشان نیز ممکن است تعدادی از رشتههای مسی شکسته باشند. در این حالت با حرکت کابل، رشتههای باقیمانده تماس پیدا میکنند و برق دوباره وصل میشود. علت های دیگر قطع و وصل شدن کابل عبارتند از:
- شل شدن ترمینال
- خوردگی اتصال
- شکستگی بخشی از هادی
- سوختگی اتصال
- فرسودگی کابل
قطعی و وصلی میتواند خطرناکتر از قطعی کامل باشد؛ زیرا یک اتصال ضعیف ممکن است مقاومت بالایی ایجاد کند و بهشدت داغ شود.
اگر برق کابل قطع شده است چه کار کنیم؟
اگر متوجه شدید بخشی از مدار برق ندارد، بهتر است بدون دستکاری مستقیم سیمهای برقدار مراحل زیر در نظر گرفته شوند:
- ابتدا بررسی کنید آیا فیوز مدار قطع شده است یا خیر؟
- مشخص کنید مشکل مربوط به یک دستگاه است یا کل مدار؟
- در صورت وجود بوی سوختگی، جرقه یا داغ شدن کابل، استفاده از مدار را متوقف کنید.
- پریز، کلید و اتصالات توسط فرد دارای مهارت بررسی شوند.
- در صورت سالم بودن تجهیزات، سلامت کابل و پیوستگی هادیها بررسی شود.
- پس از مشخص شدن محل آسیب، درباره تعمیر یا تعویض کابل تصمیم گرفته شود.
در صورتی که کابل داغ شده، سوخته یا عایق آن آسیب دیده است، ادامه استفاده از مدار میتواند خطرناک باشد.

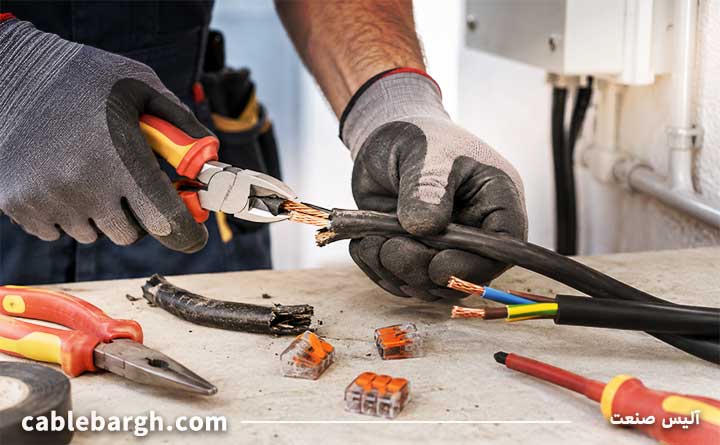

کابل قطع شده را تعمیر کنیم یا تعویض؟
این موضوع به شدت و محل آسیب بستگی دارد.
| وضعیت کابل | اقدام معمول |
| شل شدن اتصال در ترمینال | اصلاح اتصال |
| خرابی سر کابل | کوتاه کردن بخش آسیبدیده و اتصال اصولی در صورت امکان |
| آسیب محدود در محل قابل دسترس | بررسی امکان تعمیر استاندارد |
| سوختگی گسترده کابل | تعویض کابل |
| عایق فرسوده در چند نقطه | تعویض کابل |
| خوردگی هادی | معمولاً تعویض |
| چندین وصله در مسیر کابل | تعویض مسیر گزینه مطمئنتری است |
| شکستگی داخل دیوار | بسته به محل و شرایط، تعمیر یا تعویض |
استفاده از اتصالهای غیراستاندارد و پیچاندن ساده سیمها به یکدیگر میتواند مقاومت محل اتصال را افزایش دهد و باعث گرم شدن کابل شود. بهخصوص در مدارهای پرمصرف باید اتصال کابل با تجهیزات و روش مناسب انجام شود.
چه زمانی کابل برق را حتماً بررسی یا تعویض کنیم؟
وجود یک آسیب کوچک همیشه به معنی تعویض کامل کابل نیست، اما بعضی نشانهها جدیتر هستند. اگر کابل دارای موارد زیر باشد، بهتر است وضعیت آن توسط متخصص بررسی شود:
- سوختگی گسترده
- ذوب شدن روکش
- ترکخوردگی شدید عایق
- خوردگی هادی
- داغ شدن مداوم
- شکستگی داخلی
- چندین وصله در مسیر
- قطع و وصل شدن مکرر برق
در بسیاری از این شرایط تعویض کابل میتواند نسبت به تعمیر موقت گزینه مطمئنتری باشد.
چگونه از قطع شدن کابل برق جلوگیری کنیم؟
برای کاهش احتمال خرابی کابل باید چند نکته از زمان طراحی و نصب مدار رعایت شوند.
انتخاب سطح مقطع مناسب
کابل نباید فقط بر اساس قیمت انتخاب شود. سطح مقطع باید با میزان جریان مصرفی، طول مسیر، افت ولتاژ و روش نصب متناسب باشد.
استفاده از کابل استاندارد
کابلهای استاندارد و باکیفیت معمولاً مشخصات فنی قابل اطمینانتری دارند و در صورت انتخاب صحیح، احتمال گرم شدن یا آسیب زودهنگام آنها کمتر است.
اجرای صحیح اتصالات
ترمینالهای شل یکی از دلایل مهم خرابی هستند. اتصالات باید بهدرستی اجرا شوند و در تجهیزات صنعتی بهصورت دورهای بررسی شوند.
جلوگیری از کشش و خم شدید
کابل نباید هنگام نصب با نیروی بیش از حد کشیده شود و باید شعاع خم مناسب آن رعایت شود.
استفاده از کابل متناسب با محیط
برای فضای باز، محیط مرطوب، مسیر زیرزمینی یا محیط صنعتی باید کابل متناسب با شرایط همان محیط انتخاب شود.
آیا تعداد رشته کابل در احتمال قطعی تأثیر دارد؟
انتخاب کابل فقط بر اساس تعداد رشته انجام نمیشود. در مدارهای مختلف ممکن است از کابل برق 2 رشته، کابل برق 3 رشته، کابل برق 4 رشته یا کابل برق 5 رشته استفاده شود، اما تعداد رشته بهتنهایی مشخص نمیکند کابل چقدر ایمن یا مقاوم است. مهمتر از تعداد رشته، عواملی مانند: سطح مقطع کابل؛ جنس هادی؛ جریان مصرفی؛ طول مسیر؛ افت ولتاژ؛ دمای محیط؛ و روش نصب هستند.بنابراین هنگام خرید کابل برق باید هم تعداد رشته موردنیاز مدار و هم مشخصات فنی آن بررسی شود.
جمعبندی
اگر این سؤال برایتان مطرح شده که چرا کابل برق قطع میشود؟، باید بدانید شایعترین دلایل شامل اتصال ضعیف، اضافهبار، فرسودگی، آسیب مکانیکی، حرارت، رطوبت و نصب غیراصولی هستند.
اما هر بار که برق یک مدار قطع میشود، الزاماً خود کابل مقصر نیست. گاهی مشکل از فیوز، پریز، ترمینال، کلید یا وسیله برقی است.
اگر برق مرتب قطع و وصل میشود، کابل یا پریز داغ شده، جرقه مشاهده میکنید یا بوی سوختگی وجود دارد، بهتر است استفاده از مدار را متوقف کرده و آن را توسط فرد متخصص بررسی کنید.
انتخاب کابل استاندارد با سطح مقطع مناسب، اجرای صحیح اتصالات و رعایت اصول نصب، مهمترین اقدامات برای کاهش احتمال قطعی و افزایش عمر کابل هستند.
سوالات متداول درباره قطعی کابل برق
آیا کابل داخل دیوار بدون تخریب قابل عیبیابی است؟
در برخی موارد بله. برقکار میتواند با استفاده از ردیاب سیم و تجهیزات تشخیص مسیر، محدوده احتمالی آسیب را پیدا کند. با این حال همیشه تعیین نقطه دقیق خرابی بدون هیچگونه دسترسی یا تخریب ممکن نیست.
چرا فقط یک پریز برق ندارد ولی بقیه پریزها سالم هستند؟
ممکن است خود پریز، اتصال پشت آن یا کابل مسیر آن دچار مشکل شده باشد. ابتدا باید سلامت پریز و اتصالات آن بررسی شود.
آیا کابل نیمهقطع خطرناک است؟
بله. اگر بخشی از رشتههای هادی قطع شده باشند، سطح مؤثر هادی کاهش پیدا میکند و محل آسیب ممکن است گرم شود. همچنین قطع و وصل شدن برق میتواند نشانه اتصال ضعیف باشد.
چرا برق با تکان دادن کابل وصل میشود؟
این حالت معمولاً میتواند ناشی از شکستگی بخشی از هادی یا اتصال شل در یکی از دو سر کابل باشد. چنین کابلی بهتر است بررسی و در صورت نیاز تعویض شود.
آیا داغ شدن کابل به معنی خراب بودن آن است؟
نه همیشه؛ اما داغ شدن غیرعادی کابل میتواند نشانه عبور جریان بیش از ظرفیت، اتصال نامناسب، نصب نامناسب یا خرابی کابل باشد و نباید نادیده گرفته شود.
